Редактировать веер

Во Вкладка Горные работы | Редактировать веер, группа Скважина: Нажмите Редактировать веер, чтобы интерактивно отредактировать наклонный веер скважин.

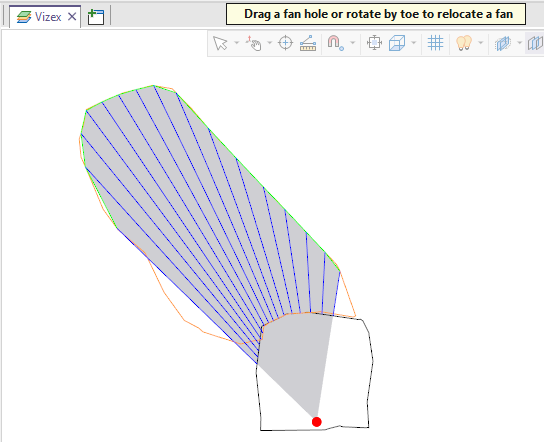

Объект веера (целостный элемент) выделен серым:

В режиме Редактировать веер вы можете:

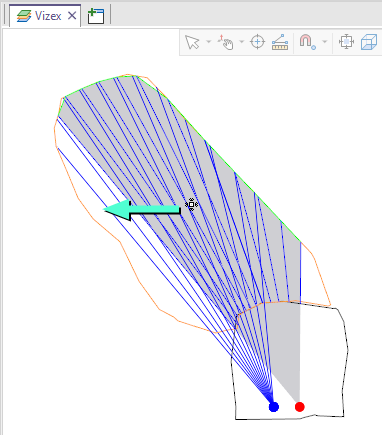

1. Щелкнуть мышкой по вееру (внутри веера) и переместить его:

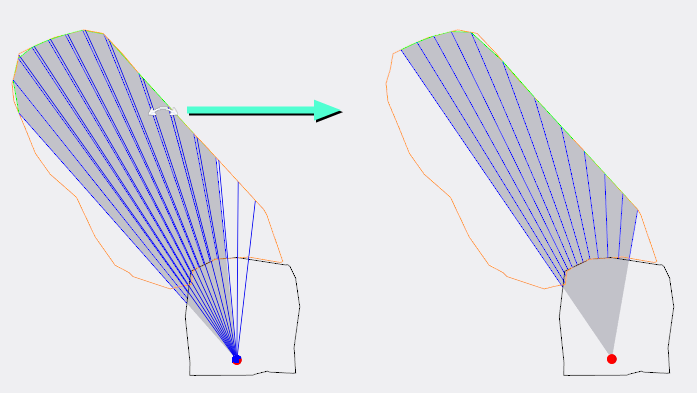

2. Навести указатель мыши на устье скважины, чтобы вращать скважину от подошвы:



Когда веер выбран в проекте, его детали становятся доступны для редактирования непосредственно в панели свойств.

Вы можете использовать поля и выпадающие списки в разделе «Параметры веера» для редактирования метода, шага, направления и углов веера.

Обратите внимание, что когда вы редактируете веер, используя, например, опцию Редактировать несколько вееров, и перемещаете положение одной из скважин, объект веера (целостный элемент), обозначенный серой зоной, исчезает, поскольку к объекту, созданному с помощью инструмента Создать веер или Создать несколько вееров применяются изменения.
