Создать одну скважину со смещением
До тех пор пока вы не перейдете в режим Редактирования вееров и не выберете веер, скважины не будут отображаться, если только вы не активируете опцию Показывать номера скважин, которая находится во вкладке Метки скважин в диалоговом окне Проектирование вееров.
Чтобы добавить скважину, которая относительна другой скважины:
- вкладке Горные работы | Веера, в группе Правка нажмите на Редактировать веер, чтобы перейти в режим редактирования. Если веер не выбран, на экране появится окно Ассистент выбора с предложением выбрать веер, который вы хотите отредактировать.
Ориентация просмотра будет изменена на ортогональную относительно выбранного веера. Если в текущем веере скважины уже существуют, они будут отображены на экране.
- Во вкладке Горные работы | Веера, в группе Скважины, выберите Создать одну скважину со смещением:

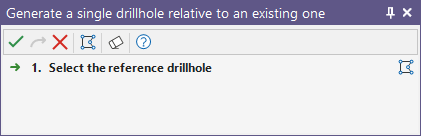

- Если скважина не выбрана, то вам необходимо ее выбрать:

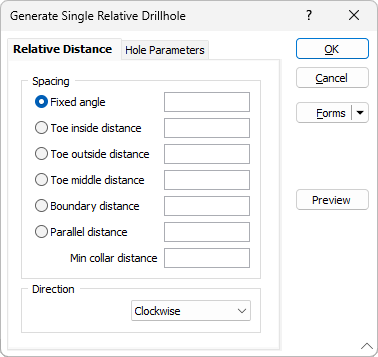

- Выберите опцию Шаг во вкладке Относительное расстояние в диалоговом окне Создать одну скважину со смещением. Шаг выражается в метрах. Смотрите: Алгоритмы шага между скважинами
При создании не параллельных скважин вы можете задать минимальное расстояние между устьями, которое представляет собой минимальное расстояние между скважинами вдоль границы ВЫРАБОТКИ. Если расчетное расстояние меньше минимального расстояния между устьями, то вместо него применяется минимум.
Указать направление по часовой стрелке или против нее, в котором будет создана новая скважина
- Выбранные вами настройки Шага определят настройки во вкладке Параметры скважины (Параметры скважины).
Если точка поворота вынесена за пределы выработки, на экране появится сообщение об ошибке, после чего вам будет необходимо отредактировать параметры шага и направления скважины.
