Экспортировать каркас выработки

Во вкладке Горные работы | Веера, в группе Импорт/Экспорт, нажмите на Экспортировать каркас выработки, чтобы создать каркас и сохранить выбранную выработку привод и файл стрингов осевой линии для выбранной выработки проекта вееров.

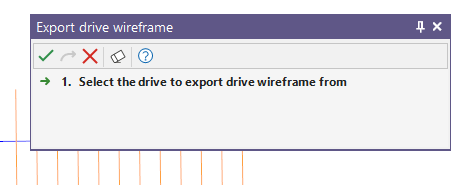

Слой Проектирование вееров должен быть открыт в Визексе и являться активным. Программа предложит вам выбрать выработку, которую вы намерены экспортировать:

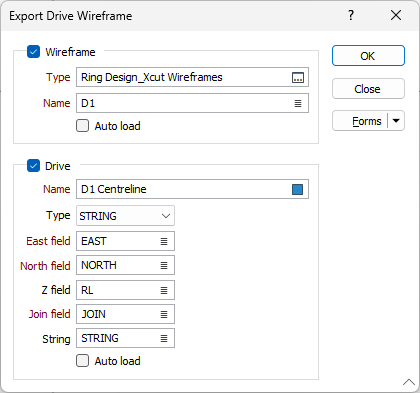

Нажмите на кнопку Подтвердить. Откроется диалоговое окно:

Каркас

Тип и Имя

Дважды щелкните мышью (или нажмите F3), чтобы выбрать Тип и Имя каркаса на выходе.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.

Выработка

Укажите Тип файла, а затем двойным щелчком левой кнопки мыши (F3) выберите Файл ввода, содержащий осевую линию выработки, которая будет использоваться для обновления выработки проекта вееров.

X, Y поля

Дважды щелкните левой кнопкой мыши (F3), чтобы указать имена полей, в которых хранятся восточные и северные координаты.

Поле Z

(На свое усмотрение) Дважды щелкните мышью (или нажмите F3), чтобы выбрать имена полей, в которых хранятся координаты высоты (Z).

Поле соединения

В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.

Поле стрингов

В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).
