Экспорт в IREDES
При экспорте в файл IREDES, отформатированный в Epiroc, вы можете записать навигационные скважины в файл вывода XML. Навигационные скважины используются для размещения бурового станка и для преобразования координат в координаты системы управления станка.
IREDES - это международный стандарт обмена данными по бурению, а также промышленный стандарт, который унифицирует обмен данных между горным оборудованием и компьютерными системами. Тип файла ввода/вывода - XML.

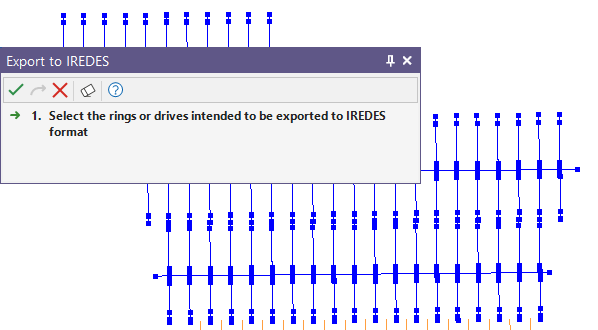

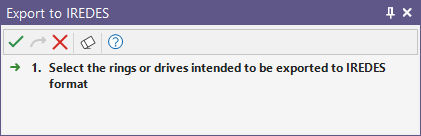

Слой Проектирование вееров должен быть открыт в Визексе и являться активным. Программа предложит вам выбрать выработки или веера, которые вы намерены экспортировать:
Если вы выбираете выработку, все веера этой выработки будут включены в экспорт. У вас имеется возможность использовать мышку вместе, чтобы добавлять множественные выработки и веера. Чтобы исключить или добавить отдельные веера, используйте мышку наряду с клавишей CTRL.
Если для выбранного объекта проекта вееров нет скважин для экспорта, на экране появится сообщение об ошибке.
База данных вееров

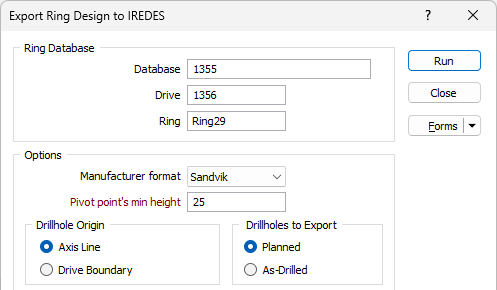

После того как вы выберете выработку и веера, которые вы намерены экспортировать, на экране появится окно Экспортировать проект буровых вееров.
База данных буровых вееров, а также выработки и веера, которые вы выбрали в просмотре, показаны в группе База данных буровых вееров и являются только данными просмотра. Вы не можете изменить выбор данных до тех пор, пока не закроете диалоговое окно и не повторите выбор в интерактивном режиме.

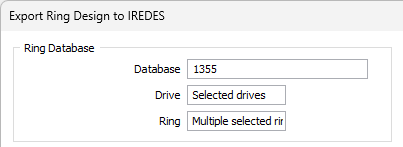

Если вы выбрали множественные выработки и веера, эта информация будет отражаться в командных строках Выработки и Веера:
Опции
Формат производителя
Форматы экспорта варьируются в зависимости от производителя. В настоящий момент поддерживаются следующие форматы:

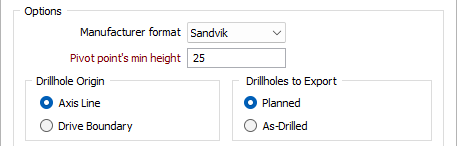

Опции: Sandvik
Если вы выбрали производителя Sandvik, Самая нижняя точка поворота будет использоваться в качестве начала для преобразования проектных координат в координаты плана бурового станка. Такая точка становится на станке точкой 0,0,0. Скважины экспортируются в преобразованные координаты, таким образом Точка поворота для скважины - это ее начало, а Точка подошвы - это конец скважины.
Вы должны указать минимальную высоту точки поворота (стрелы буровой установки) от подошвы выработки, а также указать имя и поля выходного Файла стрингов.
Минимальная высота точки поворота
Точка поворота - это известное местоположение в выработке, вам необходимо иметь данные этой точки до того, как вы начнете проектировать веер скважин. Ось Х также называется линией точки поворота. Минимальная высота линии точки поворота должна быть определена и ограничена физическими пределами бурового станка. Все скважины веера должны начинаться от линии точки поворота или от одной точки на этой линии в случае работы с веером, либо каждая скважина должна иметь свою собственную точку поворота.
Начало скважин
В формате Sandvik для экспорта можно выбрать начало скважин Линии оси или Границы блока.
Экспортировать скважины
В опциях Формат производителя параметр Экспортировать скважины используется для выбора как Спроектированных, так и Пробуренных скважин.

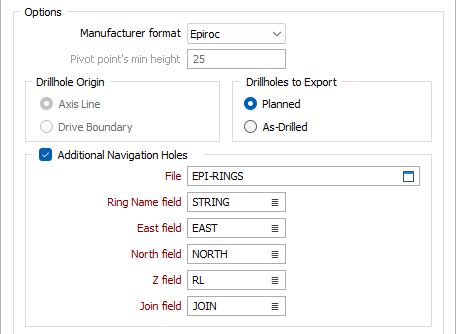

Опции: Epiroc
Если вы выбрали производителя Epiroc, Самая нижняя точка поворота в базе данных будет использоваться в качестве начала для преобразования проектных координат в координаты плана бурового станка. Такая точка становится на станке точкой 0,0,0. Скважины экспортируются в преобразованные координаты, вследствие чего Точка устья - это начало скважины, а Точка подошвы - это конец скважины.
Если в качестве формата производителя выбран Epiroc, в Файл вывода должны записываться Дополнительные навигационные скважины.

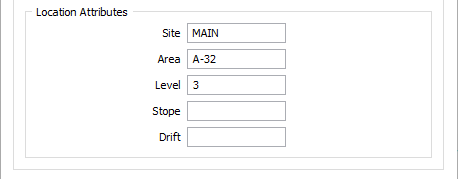

Атрибуты местоположения
Используйте поля, чтобы задать атрибуты местоположения Участок, Площадь, Горизонт, Выемочная единица и Смещение.
Файл вывода
Опорное имя для файла вывода
Для каждого веерка по каждой выработке будет создан отдельный файл вывода. К опорному имени добавляется суффикс, чтобы сделать это имя уникальным.
Файл отчета
Введите (или выберите двойным нажатием левой кнопки мыши) имя файла отчета.
