Импортировать измеренные скважины

Не на всех рудниках есть современные системы или буровые установки, поддерживающие технологию обмена данными IREDES. При отсутствии такой технологии маркшейдеры вручную обследуют скважины.

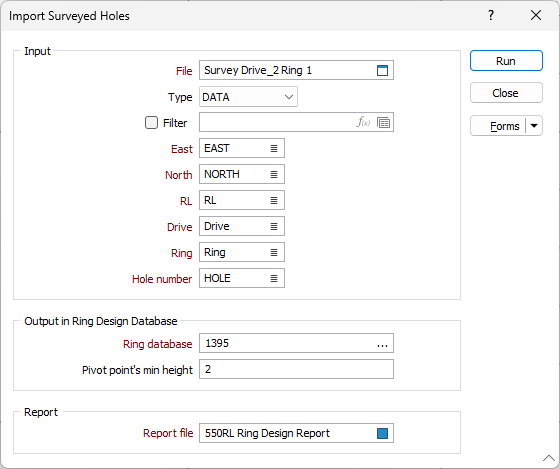

Во вкладке Горные работы | Веера, в группе Импорт/Экспорт, выберите Импортировать измеренные скважины, чтобы импортировать данные инклинометрии (устья и подошву), собранные вручную в полях.

Данные измерений необходимо сначала импортировать в приложение с помощью одного из инструментов импорта во вкладке Файл, в группе Импорт, например, Импорт | Текст или Импорт | Excel. После этого исходный файл можно использовать в качестве вводных данных для этой функции.

Файл импорта должен состоять из:

  • Полей координат, которые содержат инклинометрию положения устья и подошвы каждой скважины. Расположение устья и подошвы используется для определения угла измеренных скважин.

  • Поля номера скважины, позволяющего идентифицировать записи (или точки), относящиеся к различным скважинам.

  • Поля веера, чтобы различать измеренные скважины разных вееров вдоль заданной выработки.

  • В поле выработки различают измеренные скважины разных вееров вдоль различных выработок.

Функция ожидает как минимум две записи (или точки) в файле (одну для устья и одну для подошвы) по каждой скважине. Первая и последняя записи будут использоваться для определения положения устья и подошвы. Таким образом, последовательность записей по устью и подошве в файле должна быть согласованной.

Вывод в базу данных проекта скважин

Импортированная информация о веерах и выработках записывается в файл базы данных вееров Micromine (*.MMRDF). Двойным щелчком мыши (или с помощью кнопки поиска) выберите имя Базы данных на выходе.

Минимальная высота точки поворота

Укажите минимальную высоту точки поворота (стрелы станка) от подошвы выработки.

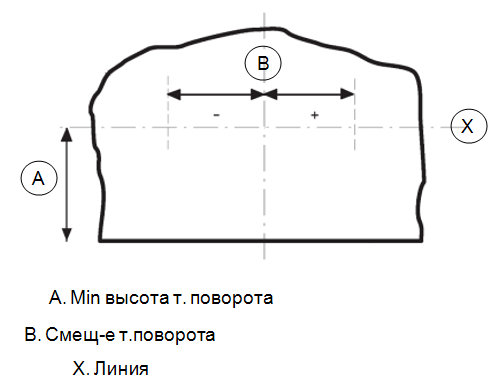

Точка поворота - это известное местоположение в выработке, вам необходимо иметь данные этой точки до того, как вы начнете проектировать веер скважин. Ось Х также называется линией точки поворота. Минимальная высота линии точки поворота должна быть определена и ограничена физическими пределами бурового станка. Все скважины веера должны начинаться от линии точки поворота или от одной точки на этой линии в случае работы с веером, либо каждая скважина должна иметь свою собственную точку поворота.

Отчет

Введите имя Файла отчета, который будет создан. Файл отчета сообщает о каждой скважине во вводном файле. В первом столбце приводится список скважин с использованием обозначений:

Имя выработки / Имя веера / Номер скважины

В отчете предоставляется следующая информация о результатах импорта:

  • Веер не найден - веер(а) в файле ввода невозможно найти в проекте вееров.

  • Успешно - скважина в файле ввода была успешно импортирована и добавлена к соответствующей выработке и вееру.

  • Скважина не найдена - скважина в файле ввода не имеет соответствующей скважины в проекте веера и наоборот. Например, во вводном файле отсутствовала скважина.

  • Стринг состоит из более чем двух точек - когда имеется более двух записей (или точек, как это указано в файле отчета) для данной скважины.

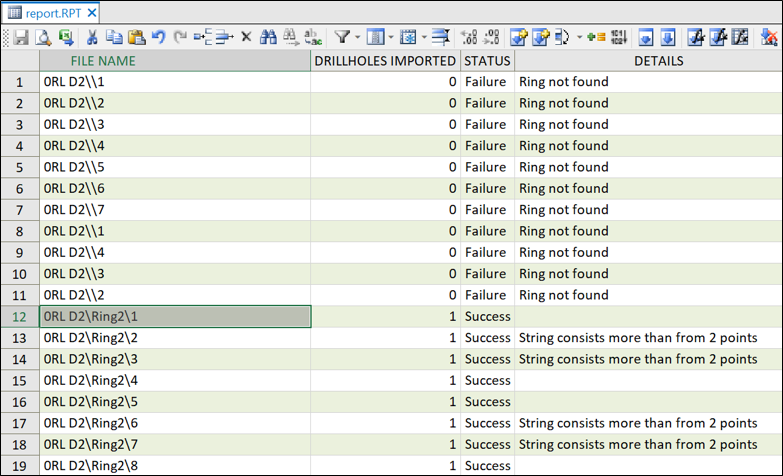

Например:
