Вывод

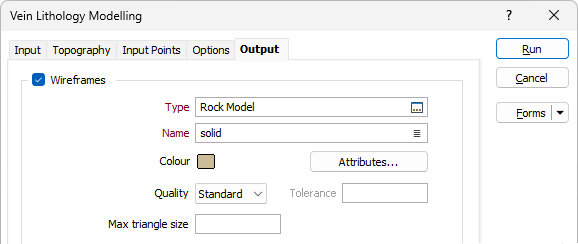

Во вкладке Вывод укажите тип и имя каркаса вывода.

Каркас

Тип и Имя

Двойным нажатием (или с помощью кнопки поиска) задайте тип и имя каркаса, который будет создан на основе стрингов ввода.

Цвет

Дважды щелкните мышью по значку, чтобы задать цвет для каркаса на выводе.

Атрибуты

Нажмите на кнопку атрибуты, чтобы настроить атрибуты для каркаса вывода.

Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.

Качество

Этот параметр обеспечивает удобный способ контроля качества и скорости создания каркаса. Вам доступно пять настроек качества: Низкое, Стандартное, Высокое, Ультра и Задано пользователем.

Установка качества на Низкое позволяет быстро генерировать общую форму каркасов вывода.

За исключением опции Задано пользователем, каждый параметр качества имеет предварительно установленное значение допустимой погрешности. Допустимая погрешность для Низкого качества примерно в два раза выше, чем для Стандартного, что, в свою очередь, вдвое больше, чем для Высокого качества и т.д.

Допустимая погрешность для значения Задано пользователем устанавливается пользователем. Пределов для указанного пользователем значения допустимой погрешности не существует (и, следовательно, минимального размера ячейки), ограничение налагается лишь возможностями системной памяти.

Допуск

Задайте допуск (в единицах сетки).

Максимальный размер треугольника

Чтобы исключить большие ячейки, укажите параметр Максимальный размер треугольника в единицах сетки.

По умолчанию размер ячеек контролируется параметром допуска, который указывает максимальную ошибку между отображаемой поверхностью и фактической поверхностью. Как правило, более крупные ячейки используются там, где поверхность относительно плоская, а более мелкие ячейки используются там, где поверхность имеет высокую кривизну.

Если указан Максимальный размер треугольника, то все треугольники будут этого размера или меньше, если они не пройдут тест на допуск.

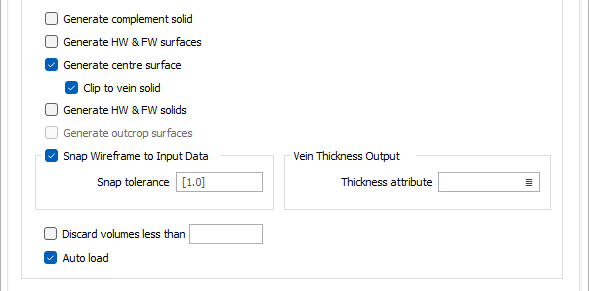

Создать дополнительный солид

Если выбран этот параметр, будет создан отдельный каркас, охватывающий пространство между контактной поверхностью и краем интересующей области , который является внешним по отношению к ВКЛЮЧЕННЫМ интервалам, указанным во вкладке Ввод.

Дополнительный каркас будет иметь то же имя, что и основной каркас, с добавлением суффикса “_complement” (дополнительный - англ.).

Создать поверхности висячего и лежачего боков

Если выбран этот параметр, будут созданы две отдельные каркасные поверхности: одна, представляющая верхнюю поверхность жилы, и другая, представляющая нижнюю поверхность жилы.

Этим поверхностным каркасам верхней и нижней жил будет присвоено такое же имя, что и у основного солида жилы, с добавлением суффиксов «_поврехность_1» и «_поверхность_2» соответственно.

Создать центральную поверхность

Установите флажок, чтобы вывести поверхность центра жилы. При генерации центральной поверхности для коррелированных жил используется та же неявная функция модели, что и при генерации поверхностей HW и FW, путем вывода поверхности, где f = ноль.

Для некоррелированных вен создается специальная модель центральной поверхности, поскольку поверхности HW и FW определяются отдельными и несвязанными неявными функциями. Необходимо позаботиться о том, чтобы в случае пересечения поверхностей HW и FW друг друга (например, в местах защемления) центральная поверхность пересекала поверхности HW и FW точно в одних и тех же местах. Это означает, что моделирование центральной поверхности должно выполняться после создания каркасов поверхностей HW и FW и определения их точных пересечений.

Чтобы определить центральные точки жилы, луч проецируется перпендикулярно вниз от каждого треугольника на поверхности HW до тех пор, пока они не пересекут поверхность FW. Если нормаль пересекаемого треугольника на FW находится в пределах 15 градусов от проецирующего луча, то середина луча принимается за точку на центральной поверхности.

Это означает, что моделирование центральной поверхности должно выполняться после создания каркасов поверхностей HW и FW и определения их точных пересечений.

Обрезать солидом жилы

Если выбран параметр Создать центральную поверхность, вы можете выбрать Обрезать солидом жилы, чтобы обрезать поверхность внутри моделируемой вены.

Создать солиды висячего и лежачего боков

Если выбран этот параметр, будут сгенерированы два отдельных каркаса, один из которых представляет верхний солид жилы, а другой - нижний солид жилы.

Этим верхнему и нижнему каркасам жилы будет присвоено то же имя, что и у основного солида жилы с добавлением суффиксов «_солид_1» и «_солид_2» соответственно.

Создать поверхность обнажения

Если настроено создание топографии, можно выбрать опцию Создать поверхность/поверхности обнажения, чтобы создать поверхности обнажения для вывода.

Поверхность обнажения — это контур каркасного тела в месте его пересечения с рельефом. Каркасы выходов на поверхность очень полезны при подготовке таких объектов, как карты. Атрибуты для поверхности обнажения наследуются от сплошных каркасов, которые начинаются с «Outcrop_».

Примечание: Если между топографией и солидом нет пересечения, то каркас «Outcrop_» создан не будет, поскольку он будет пустым.

Привязать каркас к данным ввода

Сгенерированные каркасы могут иметь небольшое смещение от точек, из которых они были созданы. Выберите эту опцию, чтобы привязать каркасы к данным ввода. Если расстояние между двумя треугольниками меньше, чем указанное в Допуске привязки, в результате процесса привязки самый близкорасположенный треугольник будет смещен к каждой точке привязки.

Если вы не введете значение, будет использоваться допуск по умолчанию, равный 1 метру.

Точки привязки являются начальной и конечной точками интервалов ВКЛЮЧЕНИЯ.

Если интервал ВКЛЮЧИТЬ начинается с устья, он будет добавлен в качестве точки привязки только в том случае, если во вкладке Ввод установлен флажок Создать подсечения на устье.

Аналогично, если интервал ВКЛЮЧИТЬ заканчивается в конце скважины, он будет добавлен в качестве точки привязки только в том случае, если во вкладке Ввода установлен флажок Создать подсечения на забое скважины.

Вывод мощности жилы

Чтобы вычислить и записать мощность жилы на каркас жилы и центральную поверхность, укажите атрибут мощности для модели.

Мощность жилы вычисляется для каждой вершины солида каркаса жилы и записывается в указанный атрибут каркаса.

Не учитывать объемы менее чем

При выборе данной опции будут удалены все автономные оболочки треугольников с объемом меньше указанного Минимального объема.

Любое значение, меньшее или равное нулю, сделает удаление объема невозможным.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.

Интерполированные точки

Введите (или нажмите на кнопку с многоточием, чтобы выбрать) имя файла вывода, в который будут записаны интерполированные точки.

Этот файл DAT будет содержать ключевые точки данных, используемые для определения модели жилы. Обычно это начальная и конечная координаты ВКЛЮЧЕННЫХ интервалов. Каждая точка данных будет содержать поля «ВОСТОК», «СЕВЕР» и «ВЫСОТА», которые определяют ее координаты, и поле «ЗНАЧЕНИЕ», которое определяет ее близость верхней или нижней поверхности жилы. Точкам, находящимся на верхней и нижней поверхностях жилы, присваивается «ЗНАЧЕНИЕ» 1 и -1 соответственно.

Во время процесса генерации модели будут отображаться сообщения о ходе выполнения, указывающие пользователю, сколько жил смоделировано на данный момент, например: Моделирование жилы XXX (1 из 5).
