Опции
На вкладке Опции, в окне Моделирование литологии жилы, выберите разрешение для модели на выводе, способ обработки отсутствующих кодов жил и дайек и определите площадь поверхности (экстенты) для интерполяции.

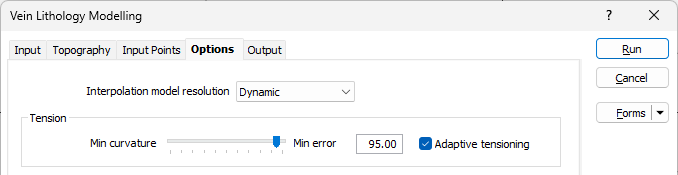

Разрешение интерполяционной модели
Выберите динамическое, стандартное, высокое или сверхвысокое разрешение для выходной модели. Опция, которую вы выберете, определит размер блоков (интервал сетки) для области интерполяции.
Динамическое — это параметр по умолчанию, который автоматически регулирует разрешение в зависимости от плотности модели данных, обеспечивая разрешение лучше, чем Сверхточное, за гораздо меньшее время.
Обратите внимание, что для параметров разрешения интерполяции Динамическое, Точное и Сверхточное может потребоваться сохранение файла параметров моделирования в каталоге Windows Temp, что может занять до 1,5 ГБ места.
Натяжение
Воспользуйтесь бегунком, чтобы установить значение натяжения от 0 до 100, где меньшие значения отвечают за сглаженность (минимальная кривизна), а большие - за точное соблюдение контактов (минимальная погрешность). Значение по умолчанию — 95.
Если выбран вариант разрешения Динамическое, включается флажок Адаптивное натяжение. Выберите этот параметр при попытке моделирования проблемных данных, например, поверхности, которая очень быстро волнообразна.

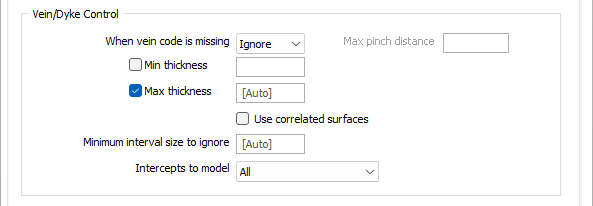

Контроль жил/дайек
Значения От или До не заданы.
Выберите способ обработки отсутствующих кодов жил/дайек.
- Игнорировать несоответствующие скважины и исключить их из модели
- Выклинивание жилы/дайек с автоматической регулировкой размера скважины, которое составляет половину расстояния до ближайшей скважины.
Примечание: Дополнительные вводные точки с нулевым значением обрабатываются как точки выклинивания, независимо от параметра Когда код жилы отсутствует на вкладке «Параметры». То есть, если указаны дополнительные вводные точки с нулевым значением и выбрано «Игнорировать» для параметра Когда отсутствует код жилы, тогда вена будет выклиниваться в местах, обозначенных дополнительными входными точками, но не там, где скважины не содержат какие-либо контактные интервалы.
Если ПРОИГНОРИРОВАННЫЙ интервал находится между двумя ВКЛЮЧЕННЫМИ интервалами, то ПРОИГНОРИРОВАННЫЙ интервал обрабатывается так, как если бы он был частью ВКЛЮЧЕННОЙ литологии.
Если, при этом, ВКЛЮЧЕННЫЙ интервал является смежным с ПРОИГНОРИРОВАННЫМ интервалом, то не требуется, чтобы контактная поверхность проходила через контакт. Вместо этого контактная поверхность должна проходить через какую-то точку в пределах ПРОИГНОРИРОВАННОГО интервала.
Максимальное расстояние выклинивания
Если выбран метод контроля Выклинивания жилы/дайки, поле Максимальное расстояние выклинивания становится доступным. Этот новый параметр определяет максимальное расстояние (от любой скважины) для пласта перед его выклиниванием. Если приложение определяет, что более подходящим является более короткое расстояние, оно будет использовать это расстояние.
Минимальная и Максимальная мощность
(Необязательно) Опция Минимальная мощность по умолчанию установлена на 0 (т.е. не задана).
Параметр Максимальная мощность по умолчанию имеет значение [Авто], что соответствует длине самого длинного интервала контакта. Введите значение 0, чтобы отключить условие максимальной мощности.
Если задано выклинивание, то Минимальная мощность применяется только в областях, удаленных от точек выклинивания. Условия минимальной и максимальной мощности никогда не соблюдаются вблизи точек контакта, поскольку мощность жил там определяется интервалами контакта.
Использовать коррелированные поверхности
Опция коррелированной поверхности гарантирует, что тренд/поверхность на верхней и нижней границе жилы будет одинаковым, что должно обеспечить больший уровень регулярности.
Минимальный размер интервала, который следует игнорировать
Минимальный размер интервала, который необходимо игнорировать, теперь автоматически рассчитывается как доля длины медианного интервала для включенных и исключенных интервалов.
При создании отрицательных и положительных точек, эта опция установит первую точку с положительным значением на расстоянии от границы, равном половине минимального размера интервала. Данная опция будет также игнорировать интервалы, которые меньше этого интервала.
Примите значение по умолчанию [Авто] или укажите минимальную длину интервала, которую вы хотите включить в модель литологии. Если это значение слишком высокое, некоторые маленькие интервалы могут быть не включены в интерпретацию. Если значение слишком низкое, в интерпретацию могут быть включены небольшие интервалы, которые могут создавать небольшие отдельные пятна.
Опция создания интерполированных точек может быть полезной в случае, если корректировка предпочитаемого направления не дает каркаса, который был бы геологически верным. Данная опция помогает объяснить процесс создания каркаса. Вы можете редактировать эти точки, а также добавлять их в файл, чтобы изменить способ создания каркаса. Далее эти точки можно интерполировать с помощью функции Условное | Поверхность | Точки с атрибутами. Смотрите: Точки с атрибутами
Пересечения для моделирования
Часто наборы данных содержат интервалы других типов пород, содержащихся в интервале «жилы». Если моделировать такие данные, это может занять много времени, а результат может оказаться далеким от идеального — даже для одного повторяющегося интервала в большом наборе данных.
Параметры Intercepts to model используются для выбора соответствующих интервалов для моделирования или игнорирования.
В выпадающем списке можно выбрать моделирование всех пересечений, игнорирование внутренних пересечений, моделирование самого длинного пересечения, первого пересечения или последнего пересечения.

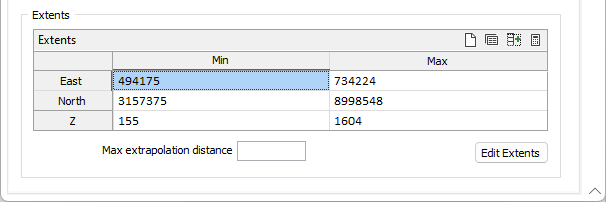

Границы
Используйте таблицу Границы, чтобы определить область интерполяции. Указанные границы накладывают ограничение на модель жилы, которая появится в результате.
Поля Восточных, Северных и Z координат
Задайте Минимальную и Максимальную границы поверхности в восточном, северном направлениях и направлении Z.
Максимальное расстояние экстраполяции
Введите максимальное расстояние экстраполяции, на которое можно продлить модели жил за пределы данных ввода и ограничить заданными границами.
Править границы
Нажмите на кнопку Править границы, чтобы свернуть форму и откорректировать границы, автоматически выравнивая их по прямоугольной рамке ограничения в Визексе. Если вы производите интерактивную корректировку границ в Визексе или в окне Визекса Свойства, значения в диалоговом окне обновляются.
Смотрите: Править границы
