Block Model

Анализ поиска

На вкладке Блочная модель в группе Оценка добавлен инструмент Анализ поиска, который поддерживает визуальный анализ и проверку результатов работы Интерполятора содержаний.

Инструмент анализа поиска предназначен для использования сведений из существующего набора форм Интерполятора содержаний. По этой причине инструмент можно запустить непосредственно из формы Интерполятор содержаний.

Если модель выходного блока уже отображается в Визексе, инструмент анализа поиска будет использовать этот файл. Если выходной файл не загружен в Визекс, отобразится временный файл блочной модели, чтобы можно было выбрать отдельный блок для анализа.

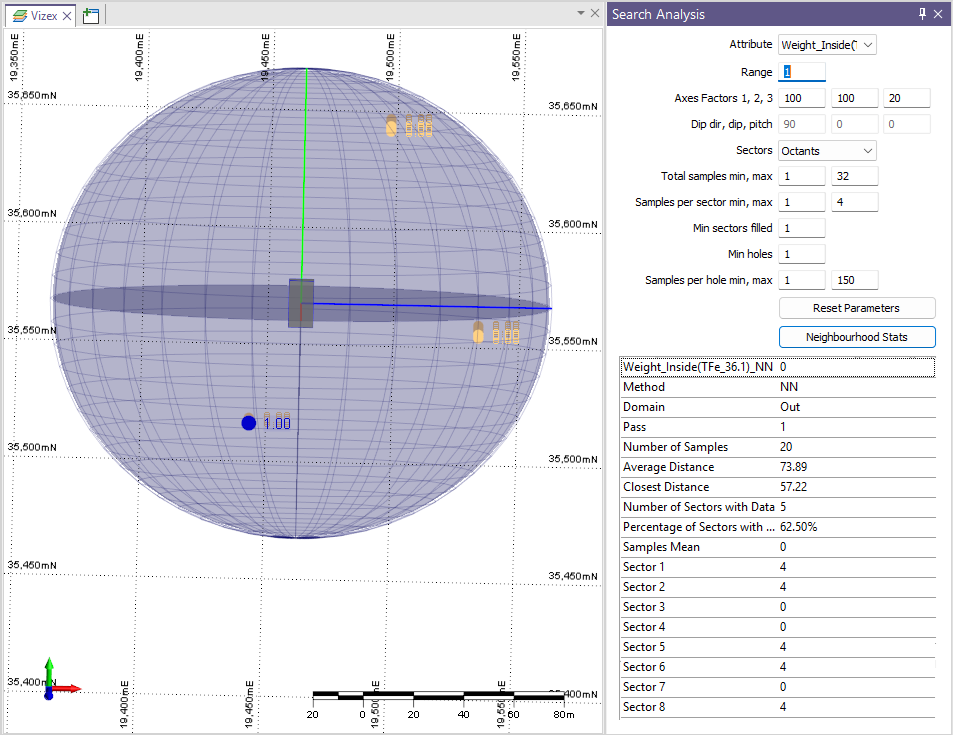

В Визексе отображается модель выходного блока и входные данные для запуска Интерполятора содержаний. Вы можете использовать инструменты на вкладке Анализ поиска, чтобы выделить пробы, использованные при оценке.

Если вы выберете пробу, на информационной панели «Анализ поиска» отобразятся значения накопленного веса и другая информация о пробе. Если выбран блок, для пробы будет доступна дополнительная информация, включая параметры оценки блока (вес гибкого домена, вес оценки, сектор, расстояния и т. д.).

Более подробную информацию см. в разделе Просмотр Анализа поиска.

Гибкие границы Интерполятора содержаний

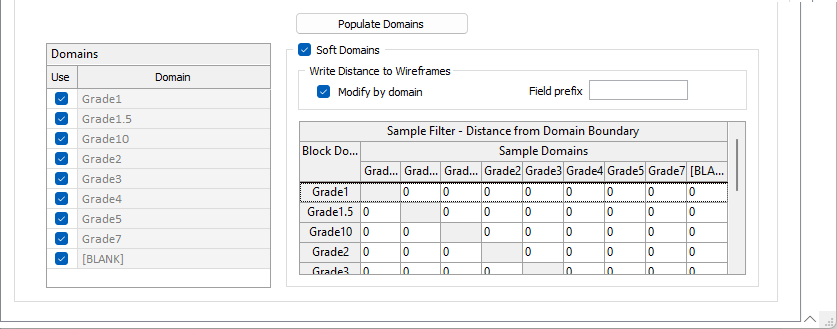

Добавлена поддержка настройки гибких границ в режиме присвоения каркасом для инструмента Интерполятор содержаний на вкладке Домены.

Используя опцию Гибкие домены, вы можете выбрать образцы, которые можно использовать для оценки каждого домена. В сетке Гибкие домены задаются значения расстояний, и вычисляется расстояние между образцами и каркасами доменов при определении того, в каких каркасах находится каждый образец. Это расстояние учитывается, когда образец находится вне домена.

Если флажок Изменить по домену не установлен, расстояния могут задаваться для каждого домена блока, а не для каждой комбинации блока и домена проб. Расстояния будут применяться одинаково для каждого домена проб.

Значение префикса поля для записываемого поля можно ввести при необходимости.

Каждый домен, указанный в сетке доменов, также можно включить или отключить с помощью флажка Использовать.

Более подробную информацию см. в разделе Домены.

Изменение ширины столбцов в Интерполяторе содержаний

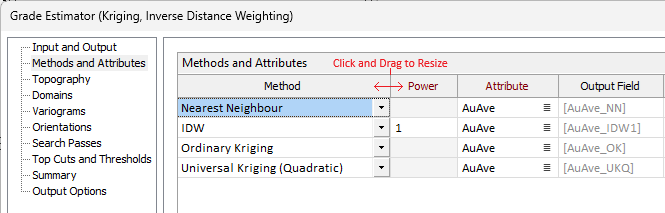

Теперь таблицы на вкладках Интерполятора содержаний можно изменять по ширине. Чтобы изменить ширину столбца, щёлкните по его границе и перетащите её до нужного размера.

Кроме того, на панели инструментов таблиц Интерполятора содержаний добавлена кнопка Сбросить ширину столбцов, которая позволяет вернуть исходные размеры столбцов.

Более подробную информацию см. в разделе Интерполятор содержаний.

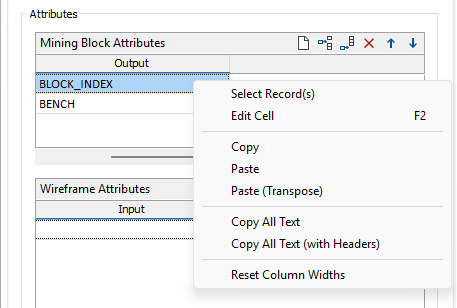

Параметр панели инструментов «Сбросить ширину столбцов» также был добавлен в ряде изменяемых по размеру таблиц по всему приложению; при этом одноимённый пункт контекстного меню по правому щелчку был добавлен во все таблицы.

См. раздел Управлять строками в списке.

Расширить блочную модель

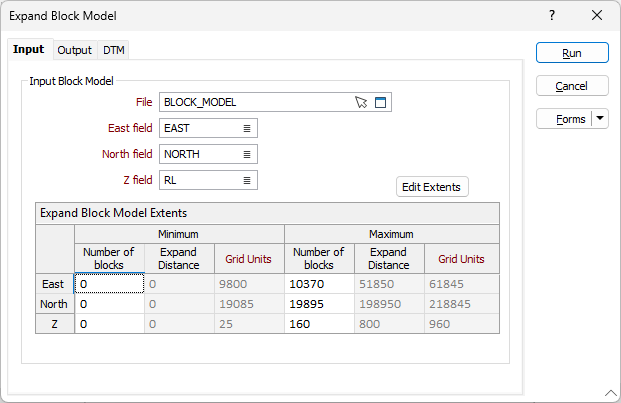

Инструмент «Расширить блочную модель» был добавлен на вкладку Блочная модель, в группу Переблокировка модели, и предназначен для расширения блочной модели в заданном направлении.

Подробную информацию о входной блочной модели, минимальное и максимальное количество блоков в каждом направлении, выходные данные и ограничения ЦМП можно настроить с помощью нового инструмента для предоставления расширенной блочной модели. Минимальные и максимальные значения расстояния расширения и единиц сетки в каждом направлении вычисляются автоматически на основе указанных параметров.

Более подробную информацию см. в разделе Расширение.

Направляющие поверхности Grade Copilot

В Grade Copilot на вкладке Ввод добавлена ​​опция Использовать направляющие поверхности, позволяющая при необходимости выбрать один или несколько каркасов поверхностей для помощи в управлении Copilot.

При активации параметра становится доступна вкладка Направляющие поверхности:

Следует отметить, что эти каркасы рассматриваются как направляющие, а не как жесткие границы. Использование каркасов для управления Grade Copilot не является обязательным.

Более подробную информацию см. в разделе Направляющие поверхности.

Значения угла по умолчанию

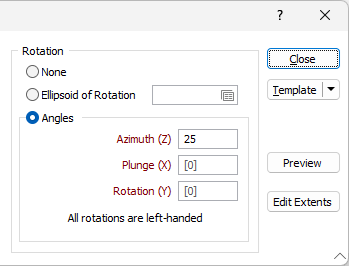

Значения угла по умолчанию для размеров блочной модели по умолчанию равны 0.

Углы, определяющие поворот блочной модели в форме «Геометрия блочной модели», являются обязательными значениями. Часто для вращения задается только одна ось (ось Z), а все остальные устанавливаются на 0. Благодаря новому значению по умолчанию нет необходимости вручную вводить 0 для углов, которые не требуются.

Метаданные отчета по блочной модели

Название блочной модели и фильтр, используемые для отчета по блочным моделям, теперь записываются в файл отчета.

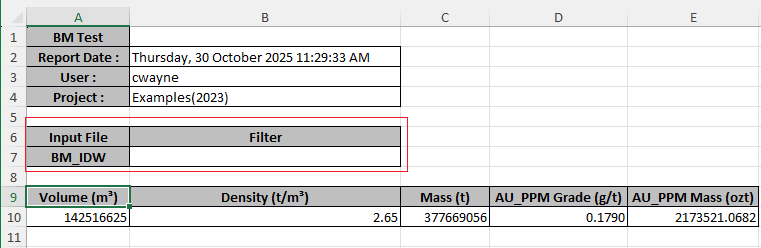

При экспорте в Excel название блочной модели и любой использованный фильтр будут отображаться над данными об условиях пространственных ограничений:
