Вывод

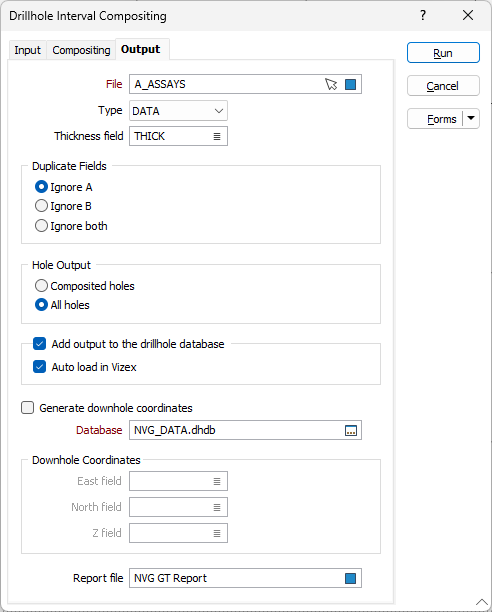

Во вкладке Вывод укажите файл вывода и настройте опции на:
- Исключить интервалы без рассчитанных композитов
- Вставить отсутствующие интервалы
- Обрабатывать дублирующиеся поля
Файл
Введите имя Файла вывода. Если в ходе процесса будут встречаться ошибки, они будут записываться в Файл отчета. Вы также можете нажать кнопку Выбрать из Визекса, чтобы свернуть форму и интерактивно выбрать слой, содержащий файл для вставки, и вернуться к форме.
См.: Ошибки в процессе расчета композитов .
Поле мощности
Если вы хотите связать расчеты с ключевым полем, вам нужно указать в форме Поле мощности. Это поле используется для расчета мощности по записям, которые были пропущены (если такие имеются) на основании расчетов, производимых в процессе обработки. "Скомпонованная" мощность сравнивается с минимальной длинной композита.
Одинаковые поля
Выберете метод обработки полей с одинаковыми именами в исходных файлах:
Выбор опции Игнорировать A означает, что если в Исходном файле A и Исходном файле B есть поля с одинаковым именем, выходной файл будет содержать данные из поля Исходного файла B. Поля, на которые это переключение не влияет: HOLE, FROM и TO, любые вычисляемые поля, а также поля, у которых для метода объединения (Composite Method) установлено значение IGNORE.
Выбор опции Игнорировать B означает, что если в Исходном файле A и Исходном файле B есть поля с одинаковым именем, выходной файл будет содержать данные из поля Исходного файла A. Поля, на которые это переключение не влияет: HOLE, FROM и TO, любые вычисляемые поля, а также поля, у которых для метода объединения (Composite Method) установлено значение IGNORE.
Выбор опции Игнорировать оба означает, что если в Исходном файле A и Исходном файле B есть поля с одинаковым именем, это поле не будет включено в выходной файл. Поля, незатронутые в этом процессе - СКВАЖИНА, ОТ и ДО, любые рассчитываемые поля и все поля с методом расчета композитов, установленным на ПРОПУСКАТЬ.
Вывод скважин
Выбор опции Скважины с рассчитанными композитами означает, что только скважины, задействованные в процессе создания композитов, записываются в файл вывода. Эти скважины представлены в обоих Исходных файлах А и В.
Выбор опции Все скважины означает, что выходной файл будет содержать все скважины, присутствующие в Исходном файле A или Исходном файле B. Объединяться будут только скважины, общие для обоих файлов. Имейте в виду, что если опция Интервалы на выходе (во вкладке Расчет композитов) установлена на значение ИЗ А, функция не будет записывать скважины, которые представлены в Исходном файле В.
Добавить вывод в базу данных по скважинам
Выберите этот параметр, чтобы автоматически добавить файл вывода расчета композитов в базу данных скважин, указанную ниже.
Во многих случаях может оказаться полезным сохранить результаты процесса расчета композитов в базе данных, с которой связан вводный интервал или файл опробования. Это помогает в визуализации, упрощая отображение связанных данных по скважинам в Визексе.
Автозагрузка в Визекс
Установите флажок, чтобы автоматически загрузить композитный выходной файл в Vizex.
Если эта опция включена, слой штриховки будет загружен с полем Кому, используемым для значения Цвета переднего плана.
Опция Автозагрузка будет доступна только в том случае, если выбран параметр Добавить выходной файл в базу данных скважин.
Создать координаты вдоль скважин
Выберите эту опцию, чтобы определить координаты траектории и записать эти координаты в указанную базу данных скважин.
Укажите значение для полей Восточных, Северных и Z-координат или примите значения по умолчанию [Авто], чтобы автоматически создать имена полей.
Трехмерные координаты будут необходимы каждый раз, когда файл интервалов будет использоваться в процессе, где необходимо знать расположение интервалов, например, при присвоении оценки ресурсов с использованием полигонов.
База данных скважин
Двойным нажатием левой кнопки мыши (или с помощью кнопки поиска) выберите базу данных скважин из списка в текущем проекте.
Файл отчета
Используйте поле Отчет, чтобы ввести имя файла отчета.
