Вдоль скважин

На вкладке Скважина в группе Композиты: Нажмите Вдоль скважин, чтобы объединить данные по скважинам в постоянные интервалы по скважинам.

Вы также можете рассчитать композиты в интерактивном режиме, в Визексе. Смотрите: Интерактивное создание композитов

The same option is available on the Grade Copilot tab, in the Composite group.

При запуске функции создается файл Отчета. Файл Отчета содержит информацию о процессе, например, сообщения об ошибках и предупреждениях.

В качестве настроек процесса вы можете применить значение в поле "Уменьшить до" для указанного ключевого поля. До него будут уменьшены значения, превышающие ураганное. Ураганное значение будет использоваться до начала процесса создания композитов.

Вы также можете указать поле Константа (обычно Литология), чтобы принудительно создавать новую составную структуру при каждом изменении значений в поле (или двух полях).

Перед тем как запустить процесс, проверьте все файлы, которые вы намерены использовать в качестве вводных данных для этой функции. Например, не должно быть перекрывающихся интервалов. Смотрите: Проверка скважин

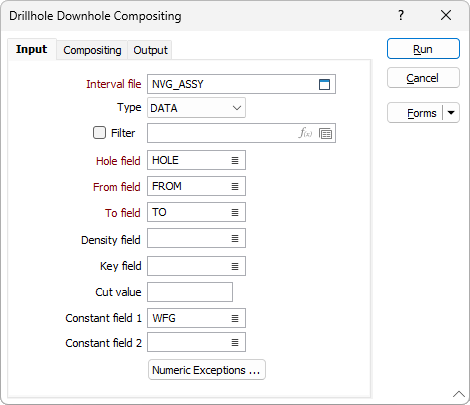

Ввод

Файл интервалов

Используйте выпадающее меню Тип, чтобы задать тип файла интервалов. Double-click (or click on the Select icon) to select the name of the Interval file that contains the data you want to composite. You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.

Optionally, you can apply a filter to the data in the Interval file.

Поле скважины, поля От и До

Чтобы создать композиты по данным в файле интервалов, вам необходимо задать Поле скважины и поля, содержащие глубины От и До, которые определяют каждый интервал. Укажите Поле скважины, поля От и До.

Поле плотности

(По желанию) Дважды щелкните левой кнопкой мыши и выберите Поле плотности в файле ввода. Если вы указываете Поле плотности, процесс рассчитывает и вводит плотность каждого непрерывного интервала в файле вывода.

Ключевое поле

Двойным щелчком мыши (F3) выберите имя ключевого поля. В качестве настроек процесса создания композитов, у вас есть возможность применить урезку ураганного содержания и/или числовые исключения по значениям в поле.

Уменьшить до

Чтобы ограничить содержания в Ключевом поле, укажите имя поля, в котором необходимо сделать урезку. Содержания выше, чем ураганное значение, будут урезаны до этого значения.

Поля константы

(На свое усмотрение) Выберите Поле константы, чтобы настроить процесс таким образом, чтобы новый композит начинался там, где значение в поле константы изменяется. Если вы выберете два Поля константы, новый композит будет начинаться, когда значение в обоих полях будет изменяться. Поля константы не активны, если выбрана опция Привязать расчеты к ключевому полю.

Числовые исключения

(По желанию) Используйте опцию Числовые исключения, чтобы проконтролировать, как будут обрабатываться нечисловые значения. Нечисловые значения включают в себя символы, пустые значения и значения со знаком меньше (<).

Расчет композитов

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

В завершение, нажмите на кнопку Запустить и запустите процесс.
