Геология

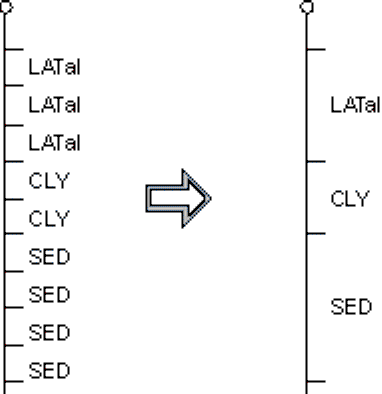

Этот процесс обычно используется для подготовки файла геологических кодов из файла опробования, и содержит геологические описания или коды в каждой записи. В файле геологических кодов необходимо хранить лишь те интервалы, которые соответствуют измененным геологическим кодам (то есть интервалы, сгруппированные по кодам). Расчет композитов по геологии сокращает количество геологической информации, которая появляется при отображении скважин или на чертеже скважины, сохраняя при этом качество изображения.
Координаты каждого интервала усредняются для перерасчета центров новых интервалов. Для создания точных координат воспользуйтесь функцией Координаты XYZ | Вдоль скважин (во вкладке Скважины, в группе Сгенерировать).

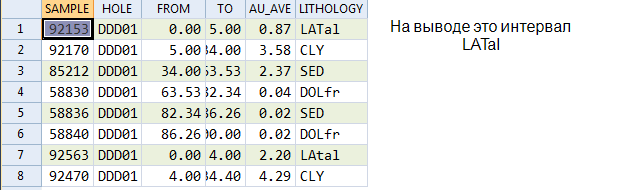

При запуске процесса будет создан новый файл со структурой полей, идентичной файлу ввода:
Функция Выборка (во вкладке Скважины, в группе Вычисления) позволяет использовать более комплексный метод группирования данных на основании их значений по трем возможным переменным.

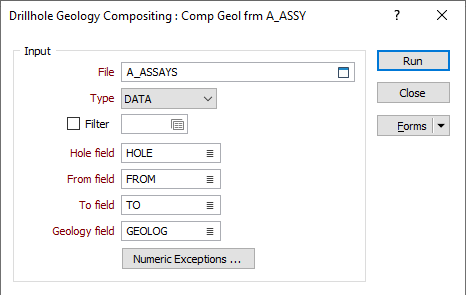

Ввод
Файл

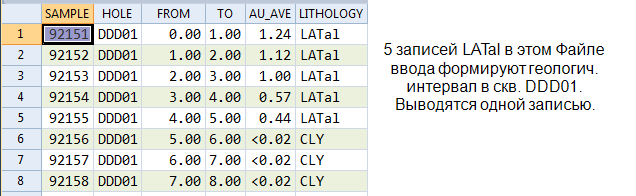

Дважды щелкните левой кнопкой мыши (или нажмите на кнопку поиска), чтобы выбрать имя Файла ввода. Это будет Файл опробования скважин, содержащий записи (с идентичными геологическими кодами на последующих интервалах), на основе которых вы хотите создать композиты. При необходимости, задайте фильтр для выборочной обработки записей.
Если вы установите флажок Фильтр, вы сможете выбрать существующий фильтр или создать новый, щелкнув значок Редактор выражений.
Поля скважин, От и До
Для создания композитных интервалов необходимо задать Поле скважины и поля, содержащие глубины От и До, которые определяют каждый интервал. В файле ввода дважды щелкните левой кнопкой мыши раза и выберите в Поле скважины, поля От и До.
Density Field
Укажите поле Плотности в тех случаях, когда вы хотите вычислить числовые поля с использованием средневзвешенного значения длины x плотности (WGT AVG (LENGTH X DENSITY) в Числовые поля).
Поле геологии
Кроме того, помимо Поля скважины, полей От и До, вам необходимо задать Поле геологии. В то время как имя скважины остается неизменным, процесс будет искать последовательные записи с одинаковыми значениями в этом поле. Дважды щелкните левой кнопкой мыши и выберите Поле геологии в файле ввода.
Числовые исключения
(По желанию) Используйте опцию Числовые исключения, чтобы проконтролировать, как будут обрабатываться нечисловые значения. Нечисловые значения включают в себя символы, пустые значения и значения со знаком меньше (<).

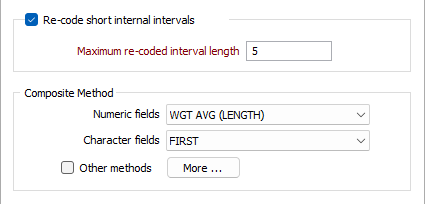

Перекодирование коротких внутренних интервалов
Установите этот флажок, чтобы разрешить включение в состав интервалов с длиной, меньшей или равной указанной Максимальной длине перекодированного интервала.
Метод расчета композитов
Композитный метод в форме Создание композитов по геологии скважин используются для установки метода композиции по умолчанию для числовых и символьных полей входного файла. Один метод расчета композитов может применяться ко всем Числовым полям, а другой метод может применяться ко всем Символьным полям. Для получения более подробной информации по настройке других методов перейдите в тему Метод расчета композитов .
Числовые поля
Выберите метод расчета композитов для Числовых полей из раскрывающегося списка.
Символьные поля
Используйте раскрывающийся список Символьные поля, чтобы выбрать метод расчета композитов по умолчанию для символьных полей в файле ввода.
Другие методы
Если вам необходимо объединить отдельные поля с использованием разных методов, выберите Другие методы, а затем нажмите кнопку Дополнительно напротив. Выберите поля, требующие индивидуальной обработки, и задайте метод компоновки для каждого из них.

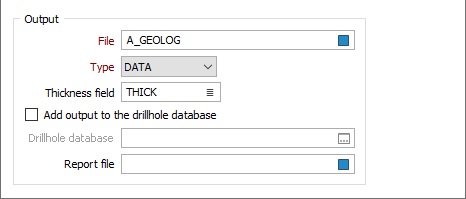

Вывод
Файл
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска) в поле Файл, чтобы выбрать имя файла вывода. Если вы выбираете существующий файл, он будет перезаписан.
Поле длины проб
(На свое усмотрение) Если вы указали поле мощности, функция рассчитает и задаст длину каждого непрерывного интервала вдоль скважины и запишет их в Файл вывода.
Добавить вывод в базу данных по скважинам
Выберите этот параметр, чтобы автоматически добавить файл вывода расчета композитов в базу данных скважин, указанную ниже.
Во многих случаях может оказаться полезным сохранить результаты процесса расчета композитов в базе данных, с которой связан вводный интервал или файл опробования. Это помогает в визуализации, упрощая отображение связанных данных по скважинам в Визексе.
Автозагрузка в Визекс
Установите флажок, чтобы автоматически загрузить композитный выходной файл в Vizex.
Если эта опция включена, слой штриховки будет загружен с полем Геология, используемым для значения Цвета переднего плана, и цветовой палитрой, установленной на Дискретно-яркий с включенным Уникальным назначением.
Опция Автозагрузка будет доступна только в том случае, если выбран параметр Добавить выходной файл в базу данных скважин.
База данных скважин
Предусмотрена возможность добавления результатов в Базу данных скважин.
Двойным нажатием левой кнопки мыши (или с помощью кнопки поиска) выберите базу данных скважин из списка в текущем проекте.
Нажмите F5, чтобы создать новую базу данных скважин. Нажмите F4, чтобы редактировать выбранную базу данных скважин.
Файл отчета
(На свое усмотрение) Задайте имя файла отчета. Если в ходе работы процесса будут случаться ошибки, они будут записываться в Файл отчета.
Запуск
После того как вы настроите параметры Расчета композитов по геологическому разрезу скважины, нажмите на Запустить, чтобы выполнить процесс.
