Фрагмент

У большинства фрагментов имеется набор общих основных свойств, которые можно настроить во вкладке Фрагмент.

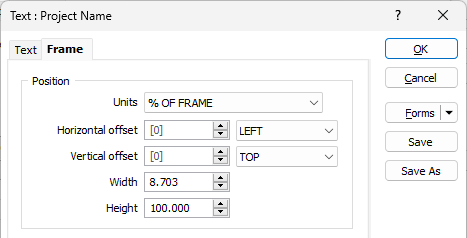

Расположение

Единицы измерения

Укажите единицы (% ФРАГМЕНТА, МИЛЛИМЕТРЫ, ДЮЙМЫ), в которых вы хотите измерять смещение, а также высоту и ширину фрагмента. % ФРАГМЕНТА всегда использует фрагмент X в качестве опорного. Мы рекомендуем эти единицы, поскольку они не зависят от размера бумаги.

Например: можно указать, что смещение занимает 2% длины фрагмента Х. Соответственно, для длины в 100 см смещение будет равняться 2 см.

Горизонтальное смещение и выравнивание

Укажите расстояние по горизонтали, на которое будет смещен текст фрагмента СЛЕВА, СПРАВА или ОТ ЦЕНТА Заголовка или Нижнего колонтитула, в зависимости от выбранного выравнивания. Опция Выровнять по горизонтали по умолчанию установлена на значение СЛЕВА.

Вертикальное смещение и выравнивание

Укажите расстояние по вертикали, на которое будет смещен текст фрагмента СВЕРХУ, СНИЗУ или ОТ ЦЕНТА Заголовка или Нижнего колонтитула, в зависимости от выбранного выравнивания. Опция Выровнять по вертикали по умолчанию установлена на значение ПО ЦЕНТРУ.

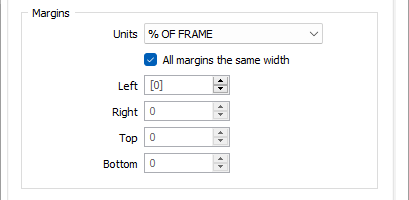

Отступы

Единицы измерения

Укажите единицы (% ФРАГМЕНТА, МИЛЛИМЕТРЫ, ДЮЙМЫ ), в которых вы хотите измерять поля (отступы). % ФРАГМЕНТА всегда использует фрагмент X в качестве опорного. Мы рекомендуем эти единицы, поскольку они не зависят от размера бумаги.

Например: можно указать, что поле занимает 2% длины фрагмента Х. Соответственно, для длины в 100 см, отступ будет равняться 2 см.

Все поля одинаковой ширины

Выберите эту опцию, чтобы отключить значения полей Справа, Верх, Низ. Если вы измените значение для поля Слева, изменятся и все другие значения (Справа, Верх, Низ).

Слева, Справа, Верх, Низ

Указав единицы, в которых будут измеряться поля, укажите значения для полей Справа, Слева, Верх и Низ (или просто Слева, если выбрана опция Все поля одинаковой ширины).

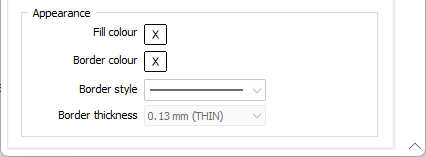

Вид

Цвет заливки

Дважды щелкните мышкой по палитре, чтобы выбрать цвет для заливки фрагмента.

Цвет границы

Определите цвет границы фрагмента. Если выбран нулевой цвет, параметры ввода неактивны.

Стиль границы

Выберите стиль линии для границы (СПЛОШНАЯ, ПУНКТИР, ШТРИХ). Если выбран нулевой цвет, параметры ввода неактивны.

Толщина границы

Укажите толщину линии (в точках) для границы фрагмента. Если выбран нулевой цвет, параметры ввода неактивны.

ОТМЕНИТЬ/ПОВТОРИТЬ

Функция «Отменить/Повторить» активируется для изменений, внесенных в кадры верхнего/нижнего колонтитула, и фиксирует все перемещения/изменения размеров кадров в журнале буровых скважин.

В строке заголовка приложения или в Панель инструментов быстрого доступа нажмите на Отменить (CTRL + Z), чтобы отменить последнее редактирование. Функция Отменить, записывает внесенные вами изменения и отменяет их в обратном порядке. Нажмите на Повторить (или Ctrl + Y), чтобы повторно применить последнее редактирование.

Внесение изменений в набор форм журнала буровых скважин (через форму конфигурации) приведет к отмене доступных шагов отмены.
