Экспорт

Вы можете экспортировать колонку скважин в различные форматы изображений, а также в форматы CAD/ГИС.

Чтобы экспортировать колонку в файл:

  1. Откройте или создайте колонку скважин. Смотрите: Колонка скважин
  2. Во вкладке Скважины | Колонка скважин, в группе Колонка скважин, нажмите на опцию Экспорт, чтобы экспортировать текущую скважину в формат CAD.

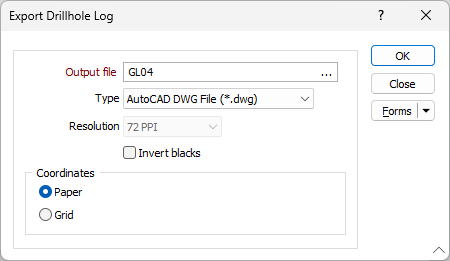

  3. В форме Экспорт колонки скважин, введите имя файла вывода:

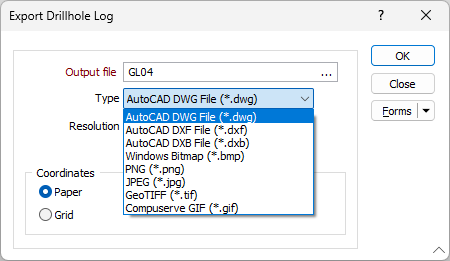

  1. Выберите Тип файла вывода из ниспадающего списка:
  1. Если вы выбрали тип файла Изображение, задайте Разрешение изображения.
  2. Поскольку в AutoCAD часто отображаются белые линии и метки на черном фоне, при экспорте цветов вы можете воспользоваться опцией Инвертировать черный цвет в белый. Выбрав эту опцию, вы будете знать, что экспортированные текст и линии видны в AutoCAD.
  3. Если вы выбрали тип файла CAD, укажите, какие координаты будут выведены в выходной файл - координаты СЕТКИ или координаты БУМАГИ. Когда вы выводите данные в координатах сетки, используются координаты колонки скважин.
  4. Помните о том, что для файлов DXF различные части чертежа будут выводиться в разных слоях. То есть вся информация столбцов и фрагментов будет один занимать слой, вся работа с линиями будет проходить в другом слое, а все метки будут находиться в третьем слое. Фрагменты Заголовок и Нижний колонтитул также обрабатываются как отдельные слои.
