Файл вывода

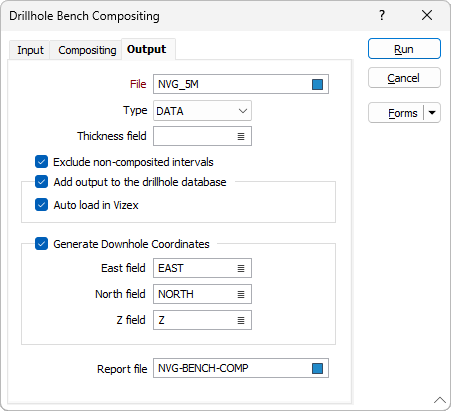

На вкладке формы Вывод укажите тип и имя Выходного файла.

Файл

Дважды щелкните (F3) или используйте значок Выбрать в поле Файл, чтобы перейти к выходным данным для композитинга и назвать их. Если вы выберете существующий файл, вам будет предложено перезаписать или добавить его.

Поле мощности

Если вы хотите связать расчеты с ключевым полем, вам нужно указать в форме Поле мощности. Это поле используется для расчета мощности по записям, которые были пропущены (если такие имеются) на основании расчетов, производимых в процессе обработки. "Скомпонованная" мощность сравнивается с минимальной длинной композита.

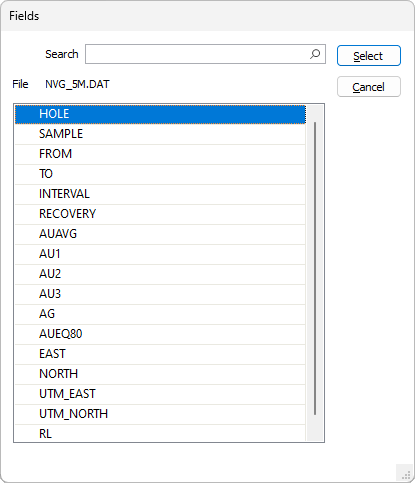

Дважды щелкните, чтобы отобразить список полей входного файла, и выберите поле, в которое будут записаны значения толщины.

Если указано, в это поле будут записаны различия между значениями От и До для каждого интервала выходного файла.

Если поле Толщина уже существует, функции будут обрабатывать значения толщины, применять метод композиции по умолчанию и записывать составные значения в идентичное поле выходного файла.

Исключить несоставные интервалы

Выберите этот параметр, чтобы записывать в выходной файл только те интервалы, которые включены в процесс композиции.

Добавить выходные данные в базу данных скважин

Выберите этот параметр, чтобы автоматически добавить файл вывода расчета композитов в базу данных скважин, указанную ниже.

Во многих случаях может оказаться полезным сохранить результаты процесса расчета композитов в базе данных, с которой связан вводный интервал или файл опробования. Это помогает в визуализации, упрощая отображение связанных данных по скважинам в Визексе.

Автозагрузка в Визекс

Установите флажок, чтобы автоматически загрузить композитный выходной файл в Vizex.

Если эта опция включена, слой штриховки будет загружен с полем Кому, используемым для значения Цвета переднего плана.

Если используется поле Константа 1, имя поля в поле Поле константы 1 задается как поле Цвет, а для палитры устанавливается значение Дискретно-яркая с включенным Уникальным назначением.

Опция Автозагрузка будет доступна только в том случае, если выбран параметр Добавить выходной файл в базу данных скважин.

Создайте координаты скважины

Выберите эту опцию, чтобы определить координаты траектории и записать эти координаты в указанную базу данных скважин.

Укажите значение для полей Восточных, Северных и Z-координат или примите значения по умолчанию [Авто], чтобы автоматически создать имена полей.

Трехмерные координаты будут необходимы каждый раз, когда файл интервалов будет использоваться в процессе, где необходимо знать расположение интервалов, например, при присвоении оценки ресурсов с использованием полигонов.

Отчет

Введите имя файла отчета. Если в процессе возникнут какие-либо ошибки, они будут записаны в этот файл. Смотрите: Ошибки в процессе расчета композитов

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запуск

В завершение, нажмите на кнопку Запустить и запустите процесс.
