Ряд (Вставить скважину, Добавить, Продолжить)

В разделе ленточного интерфейса Проектирование БВР в группе параметров Сеть скважин одна и та же форма используется следующими инструментами для достижения немного разных результатов:

• нажмите на опцию Добавить ряд, чтобы добавить новый ряд в блок БВР. Параметры скважины, местоположения и заряда можно указать заранее в форме Свойства ряда. Смотрите: Добавить ряд



• используйте опцию Продолжить ряд, чтобы добавить новые скважины в существующий ряд, выполнив привязку к точке в этом ряду. Скважина, местоположение и параметры заряда можно указать заранее в форме Продолжить ряд. Смотрите: Продолжить ряд



• нажмите на Вставить скважину, чтобы вставить или присоединить скважину к существующему ряду. В форме Вставить скважину ряд вы можете предварительно задать скважину, расположение и параметры заряда. (Смотрите ниже.)





Вставить скважину

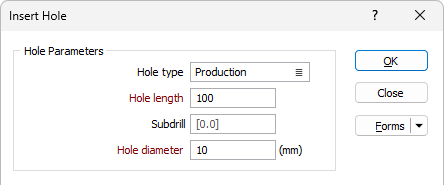

Во вкладке Горные работы | Проектирование БВР, в группе Сеть скважин: нажмите на Вставить скважину, чтобы вставить или присоединить скважину к существующему ряду. В форме Вставить скважину вы можете предварительно задать скважину, расположение и параметры заряда.

Параметры скважины

Тип скважины

Существуют различные виды взрывных скважин. Например, вы можете разделить скважины на основные и вспомогательные.

Если это применимо, выберите Тип скважины. Типы шпуров настраиваются во вкладка Горные работы | Проектирование БВР, в группе Тип скважин.

Длина скважины

В соответствующем поле введите значение Длина скважин для скважин по новому ряду.

Перебур

Если скважины необходимо пробурить ниже подошвы, укажите длину перебура. Смотрите: Перебур

Диаметр скважины

Задайте диаметр (в миллиметрах) для скважин по ряду. Диаметр скважины - это основополагающее значение в теории буровзрывных работ, поскольку он влияет на результаты взрыва.

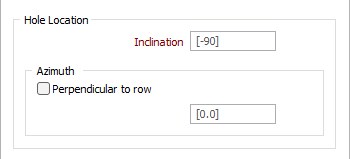

Местоположение скважины

Задайте параметры для определения наклона, шага и азимута скважин вдоль ряда.

Наклон

Наклон скважины - это угол, который скважина образует с азимутом, от 0 (горизонтальная скважина) до - 90 (вертикальная скважина). Если значения не заданы, скважины по умолчанию имеют наклон, равный -90 (вертикальные), а азимут равен 0.

Азимут

Азимут скважины - это ее наклон в градусах, измеренный от 0 на Север по часовой стрелке. Если скважина вертикальна (наклон равен -90), то азимут на нее влиять не будет. Опция Перпендикулярно ряду позволяет указывать азимут, который будет перпендикулярным ряду.

Детали заряда

Шаблон заряда

Дважды щелкните мышкой (F3) в поле Шаблон заряда или нажмите на кнопку Список, чтобы выбрать шаблон заряда для ряда, если это необходимо.

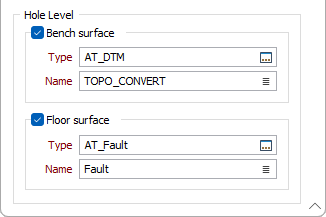

Уровень скважины

Спроектированные буровзрывные скважины могут быть опущены на каркас топографии. Опускание может быть на уступ и/или на подошву.

Поверхность уступа

Выберите опцию Поверхность уступа, чтобы выбрать тип и имя каркаса, на который будет накладываться буровзрывная скважина.

Если поверхность уступа не выбрана и не указана, устье скважины привязывается как есть (при условии, что существующий ряд, к которому он привязывается, уже поддерживает нужную высоту). Наличие поверхности уступа подразумевает, что устья скважин будут привязаны к поверхности уступа.

Поверхность подошвы

Выберите опцию Поверхность подошвы, чтобы выбрать тип и имя каркаса, на котором будет размещена буровзрывная скважина.

О дистанционных аннотациях

Если вы редактируете местоположение скважины в интерактивном режиме, на экране отображаются аннотации, показывающие расстояние между перемещаемой скважиной и тремя ближайшими к ней скважинами, а также расстояние между перемещаемой скважиной и ее исходным положением.
