Схема по полигону
Перед использованием инструмента убедитесь, что полигон блока, для которого вы хотите создать схему, загружен и отображается в Визексе. Если вы нажимаете на инструмент в ленточном интерфейсе, на экране появляется окно Ассистент выбора , в котором вам предлагается выбрать опорную линию блока. Функция будет повторять профиль выбранной опорной линии для создания рядов скважин.

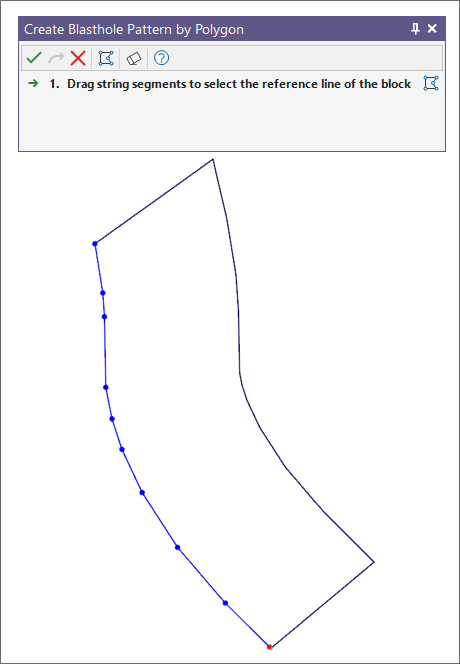

Используйте мышь, чтобы выбрать сегменты стринга, которые составляют опорную линию для блока:
Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.
Нажмите кнопку Ассистент выбора Принять выбор для подтверждения выбора, когда сегменты, составляющие эталонную линию, будут оцифрованы и/или выбраны. В форме Создать схему БВР выводится в просмотр вкладка Схема по полигону:
Схема
Выберите схему расположения скважин - в прямоугольном, в треугольном или в шахматном порядке. Перейдите в тему Схемы для получения дополнительной информации по различным конфигурациям схем.
Имя блока
Приложение присвоит уникальное имя блоку схемы.

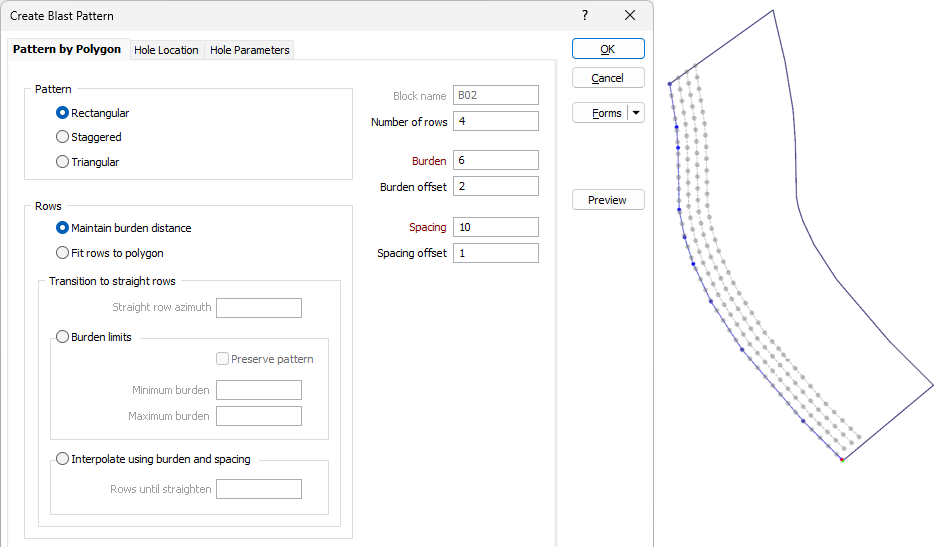

Количество рядов
Используйте это поле, если вы хотите, чтобы инструмент создавал определенное количество рядов, вместо того, чтобы создавались ряды, занимающие весь полигон. Этот вариант идеально подходит, например, для создания буферных скважин.
Расстояние между рядами скважин
Укажите желаемое расстояние между рядами скважин БВР.
Отступ от 1-го ряда скважин до бровки
Если задан отступ, то функция будет создать зазор между краем полигона (который основан на опорной линии) и прилегающему к ней ряду скважин БВР.
Расстояние между скважинами в ряду
Укажите желаемое расстояние между скважинами в ряду.
Расстояние от крайних скважин по рядам до границы блока
Если задано смещение, функция будет использовать исходную и конечную точку опорной линии, чтобы создать зазоры между концами полигона и прилегающей скважиной БВР.
Имейте в виду, что Расстояние между рядами скважин и Шаг не могут быть отрицательными или нулевыми значениями. Смотрите: Расстояние между рядами скважин и шаг
Ряды
Определите, как ряды будут генерироваться в границах полигона.

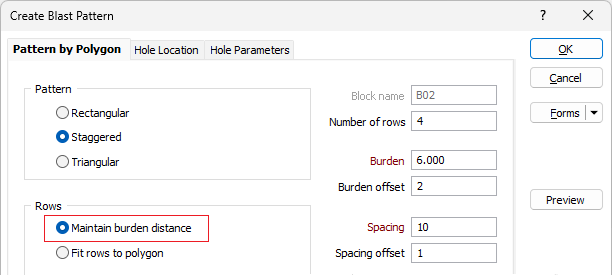

Сохранять расстояние между рядами скважин

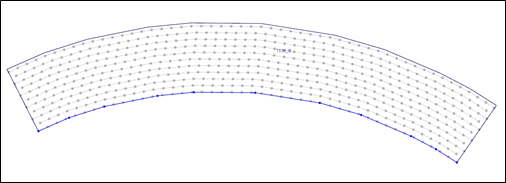

Ряды, созданные методом Сохранять расстояние между рядами скважин, отзеркаливают профиль по выбранной опорной линии. Этот метод используется для соблюдения расстояния между рядами по мере того как ряды подгоняются под пределы полигона БВР. Указанный интервал также будет соблюдаться или интерполироваться там, где это необходимо для получения практического результата.
Этот метод можно использовать для создания сети в пределах полигона БВР.

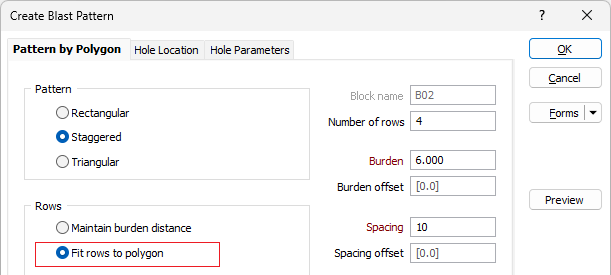

Подогнать ряды по полигону

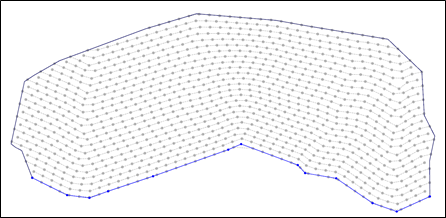

Метод Подогнать ряды по полигону учитывает как переднюю, так и заднюю часть полигона БВР. Другими словами, для создания рядов используется профиль как выбранного опорного ряда, так и задней части полигона БВР.
При использовании этого метода соблюдается указанный интервал между скважинами в заданном ряду, поскольку ряды размещаются в пределах полигона БВР. Для получения практического результата алгоритм будет интерполировать указанное расстояние там, где это необходимо - например, если полигон состоит из острых вершин или более компактных участков. При этом указанное расстояние как правило соблюдается. Отступы тоже точно соблюдаются.
Переход на прямые ряды
Опции в группе Переход на прямые ряды можно применять, когда вы хотите, чтобы сеть постепенно становилась прямой по мере того как ряды располагаются всё дальше от выбранной опорной линии.
Азимут прямого ряда
Это значение будет определять ориентацию выпрямленных рядов. Примечание: для получения наилучшего результата следует использовать азимут, близкий к азимуту опорной линии.
Допуск для расстояния между рядами скважин
Этот метод начинает работу с создания рядов, отражающих профиль опорной линии. Ряды дальше от опорной линии будут постепенно выпрямляться, пока не будут созданы полностью прямые ряды по направлению к задней части полигона БВР.
Сохранять схему
Если этот флажок установлен, функция будет отдавать приоритет сохранению схемы - Прямоугольная, Треугольная, Шахматный порядок. Эту опцию удобно использовать, если схема внутри нерегулярных полигонов стоит из острых вершин, образованных кривыми или изгибами. Побочным эффектом этого подхода является то, что указанный шаг может не соблюдаться (расстояние между скважинами может быть больше заданного значения) в определенных областях сети.

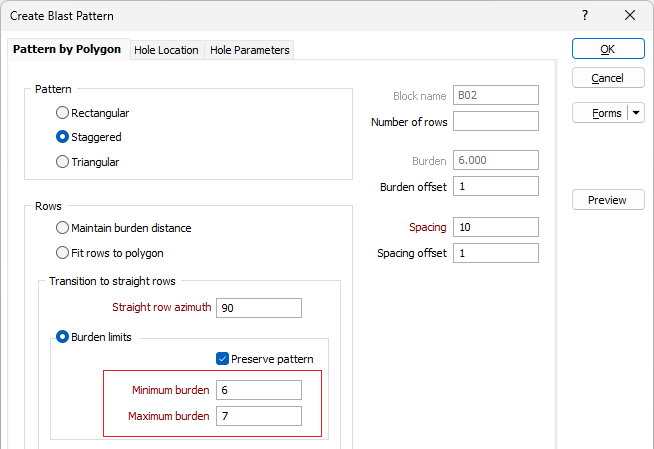

Минимальное и Максимальное значение

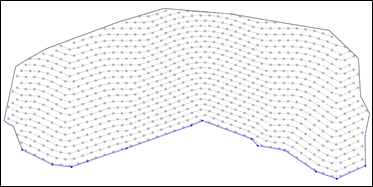

Укажите допустимые минимальные и максимальные значения допуска для расстояния между рядами скважин для схемы. Расстояние между соседними рядами будет оставаться в заданных пределах, поскольку функция будет постепенно выравнивать ряды.

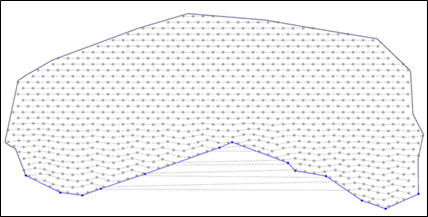

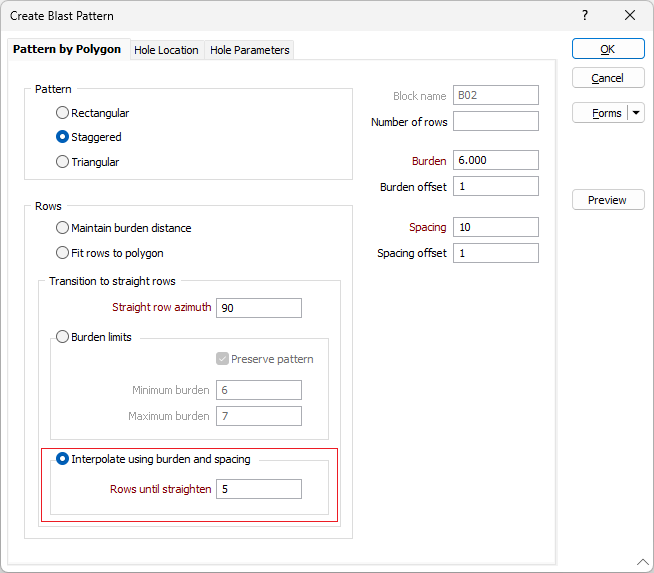

Интерполировать сетку скважин
Функция интерполирует допуски и расстояния и постепенно выпрямляет ряды, пока они не станут полностью прямыми (после заданного количества рядов). В отличие от других методов, ряды, создаваемые этим методом, не зависят от профиля опорной линии. Таким образом, благодаря этому методу соблюдается целостность выбранной конфигурации сети.
Количество рядов до распрямления
Введите количество рядов, которые будут интерполироваться до того момента, пока ряды не станут полностью прямыми.

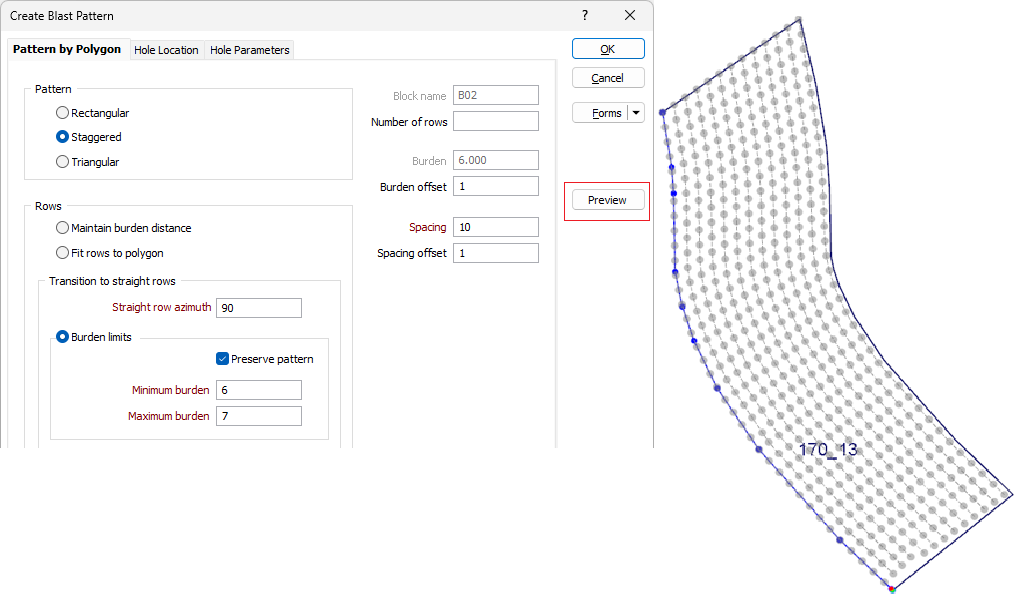

Предварительный просмотр
Нажмите на кнопку Предварительный просмотр, чтобы просмотреть схему взрыва и скважин. Если вас устраивает полученный результат, нажмите на кнопку ОК. В противном случае откорректируйте параметры, которые вы ввели, и еще раз нажмите на кнопку Предпросмотр, чтобы увидеть обновленные данные.
Свойства
При создании схемы создается объект схемы. При выборе объекта схемы ее свойства можно редактировать в окне Свойства в группе Схема. Это позволяет напрямую корректировать границу схемы или расширять границу, например, изменяя количество рядов в группе Параметры скважин > Скважины в первых рядах.
Обратите внимание, что объект схемы виден только при щелчке внутри соответствующего ему блока или рядов или скважин внутри этого блока. Дважды щелкните по схеме, чтобы выбрать его и просмотреть его свойства:
ОК
В завершение, нажмите на кнопку ОК, чтобы создать схему БВР.
