Прямоугольная схема

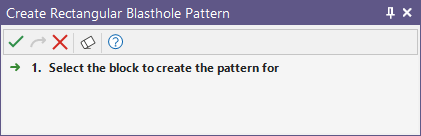

Если блок еще не выбран, на экране появится окно с просьбой его выбрать.
Перейдите во вкладку Проектирование схемы БВР, в диалоговом окне Создать схему БВР, чтобы определить схему - обычную прямоугольную, треугольную или в шахматном порядке.
Определение блоков

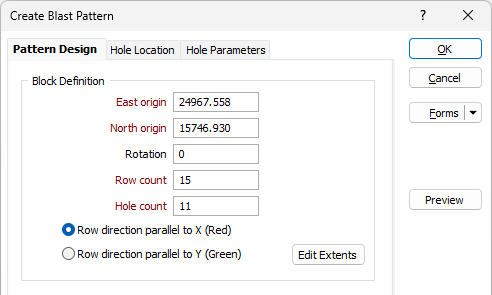

Задайте Исходные координаты, Вращение и Направление сети (схемы).
Исходные Север и Восток
Начальные исходные значения Восточных и Северных координат по умолчанию рассчитываются из текущего блока. При необходимости измените исходные Восточные и Северные координаты.
Вращение
Задайте поворот (вращение) площади взрыва. Угол вращения начинается с 90°(расположение вправо) и измеряется против часовой стрелки.
Количество рядов/скважин
Количество рядов и скважин рассчитываются на основе текущих границ блоков и значений по умолчанию Расстояния между скважинами в ряду и Расстояния между рядами скважин. Примите значения по умолчанию или введите количество рядов и количество скважин.
Вы можете визуально откорректировать границы сети, нажав на кнопку Править границы (см. ниже).
Направление рядов
Выберите, будет ли направление рядов

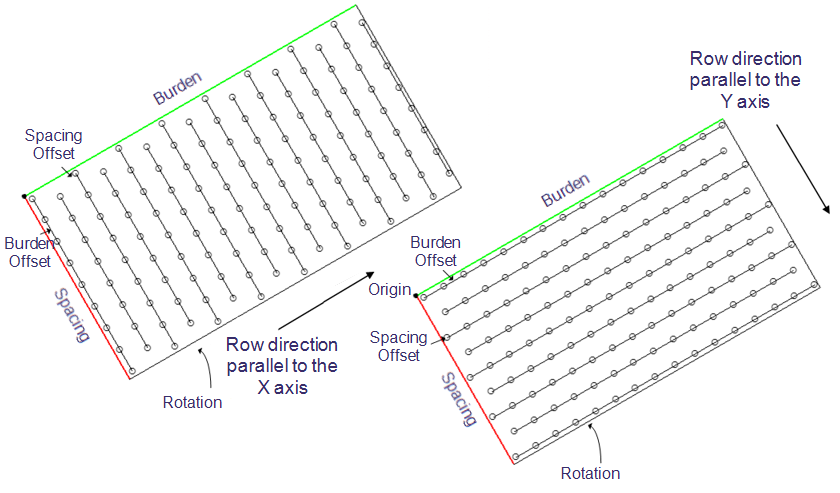

параллельным оси X (по умолчанию) или оси Y. В Визексе оси границы сети буровзрывных скважин имеют текстовые метки и выделены разными цветами.
- Красный - это цвет для оси Х:
- Зеленый - это цвет для оси Y:
Править границы
Нажмите на кнопку Править границы, чтобы свернуть диалоговое окно и откорректировать границы схемы. Если вы производите интерактивную корректировку границ в Визексе, значения в диалоговом окне обновляются.
Схема

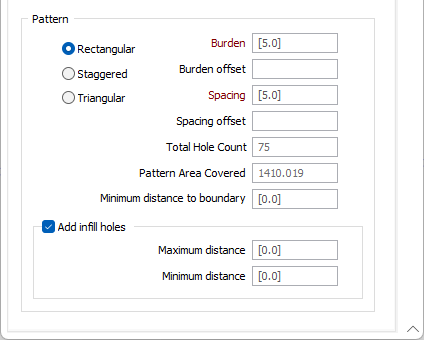

Выберите тип расстояния между скважинами: прямоугольное, ступенчатое или треугольное. Более эффективными схемами для взрыва обычно считается шахматный порядок или треугольник. Смотрите: Схемы
Расстояние между рядами скважин и шаг
Начальные значения по умолчанию для нагрузки и интервала строго определены.
Расстояние между рядами скважин обычно равняется 20-35 размерам диаметра скважин, в зависимости от плотности пород и используемого взрывчатого вещества. Шаг (расстояние между скважинами в ряду) обычно равняется 1-1,8 размера расстояния между рядами скважин, при этом 1 используется в очень крепких породах, а 1,8 - в мягких. Смотрите: Расстояние между рядами скважин и шаг
Обратите внимание на то, что Расстояние между рядами скважин и Расстояние между скважинами в ряду не могут быть отрицательными или нулевыми значениями.
Отступ от 1-го ряда скважин до бровки и Расстояние от крайних скважин по рядам до границы блока
Если вы не указываете Отступ от 1-го ряда скважин до бровки или Расстояние от крайних скважин по рядам до границы блока, тогда первая взрывная скважина будет иметь Восточные и Северные значения координат начальной границы.
Обратите внимание, что сообщаемая площадь схемы соответствует площади, покрытой скважинами в схеме.
-
Если задано значение Отступа от 1-го ряда скважин до бровки, первый и последний ряд схемы корректируются таким образом, чтобы поддерживать это расстояние от прилегающих сторон сетки.
-
Если задано значение Расстояние от крайних скважин по рядам до границы, первая и последняя скважина в каждом ряду настраиваются на указанное расстояние от прилегающих концов схемы.
Общее количество скважин
Отображается общее количество скважин в схеме на основе параметров проекта. Значение будет обновляться по мере внесения изменений в параметры проекта.
Площадь покрытия схемой
Отображается общая площадь схемы на основе параметров проекта. Значение будет обновляться по мере внесения изменений в параметры проекта.
Минимальное расстояние до границы
Укажите минимальное расстояние между границей блока и первой/последней скважиной ряда. Это значение также учитывается при установке флажка Добавить скважины для заполнения (см. ниже).
Добавить крайние скважины
Выберите эту опцию, чтобы добавить крайние скважины.
После проектирования схемы скважин инженер обычно ищет пустые области по углам и концам схемы, в которых ближайшая скважина может не дать достаточно энергии для разрушения породы. Например, расстояние между скважинами составляет 5 метров, Расстояние от крайних скважин по рядам до границы блока - 2 метра, а расстояние между последней скважиной в ряду и ограничивающим полигоном - 4,85 метра. В этом случае добавляется крайняя скважина.
Минимальное и максимальное расстояние

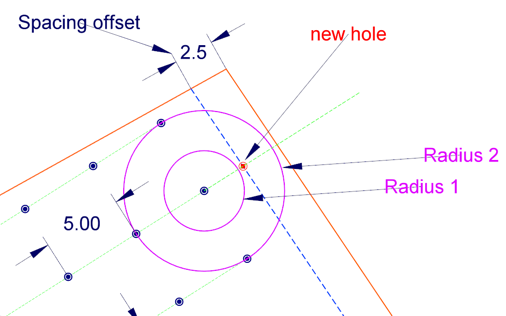

Если указано, значения Минимальное расстояние и Максимальное расстояние используются в качестве радиусов двух окружностей, нарисованных вокруг первой и последней скважины. Если соседняя скважина не обнаружена в пределах радиуса, то в начало/конец ряда добавляется скважина для заполнения с учетом расстояния между скважинами, смещения расстояния (если есть) и минимального расстояния до границы (если есть).
Предварительный просмотр
Нажмите на кнопку Предпросмотр, чтобы просмотреть границы схемы БВР, устья и траектории схемы.
Свойства

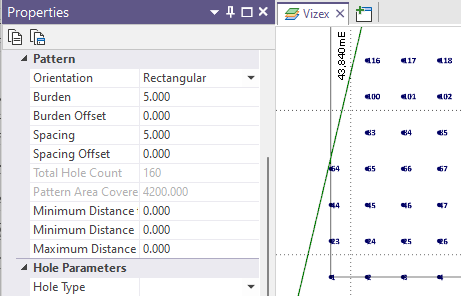

При создании схемы создается объект схемы. При выборе объекта схемы ее свойства можно редактировать в окне Свойства в группе Схема. Это позволяет напрямую корректировать границу схемы или расширять границу, например, изменяя количество рядов в группе Параметры скважин > Скважины в первых рядах.
Обратите внимание, что объект схемы виден только при щелчке внутри соответствующего ему блока или рядов или скважин внутри этого блока. Дважды щелкните по схеме, чтобы выбрать его и просмотреть его свойства:
ОК
В завершение, нажмите на кнопку ОК, чтобы создать схему БВР.
