Продолжить ряд

Во вкладке Горные работы | Проектирование БВР, в группе Сеть скважин: используйте опцию Продолжить ряд, чтобы добавить новые скважины в существующий ряд, выполнив привязку к точке в этом ряду. Скважина, местоположение и параметры заряда можно указать заранее в форме Продолжить ряд.

Если в форме указано значение Интервал, новые скважины вставляются автоматически по длине удлинения.

Параметры скважины

Тип скважины

Существуют различные виды взрывных скважин. Например, вы можете разделить скважины на основные и вспомогательные.

Если это применимо, выберите Тип скважины. Типы шпуров настраиваются во вкладка Горные работы | Проектирование БВР, в группе Тип скважин.

Длина скважины

В соответствующем поле введите значение Длина скважин для скважин по новому ряду.

Перебур

Если скважины необходимо пробурить ниже подошвы, укажите длину перебура. Смотрите: Перебур

Диаметр скважины

Задайте диаметр (в миллиметрах) для скважин по ряду. Диаметр скважины - это основополагающее значение в теории буровзрывных работ, поскольку он влияет на результаты взрыва.

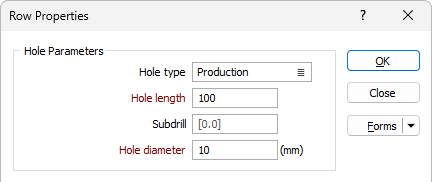

Форма Добавить скважину

Местоположение скважины

Задайте параметры для определения наклона, шага и азимута скважин вдоль ряда.

Наклон

Наклон скважины - это угол, который скважина образует с азимутом, от 0 (горизонтальная скважина) до - 90 (вертикальная скважина). Если значения не заданы, скважины по умолчанию имеют наклон, равный -90 (вертикальные), а азимут равен 0.

Азимут

Азимут скважины - это ее наклон в градусах, измеренный от 0 на Север по часовой стрелке. Если скважина вертикальна (наклон равен -90), то азимут на нее влиять не будет. Опция Перпендикулярно ряду позволяет указывать азимут, который будет перпендикулярным ряду.

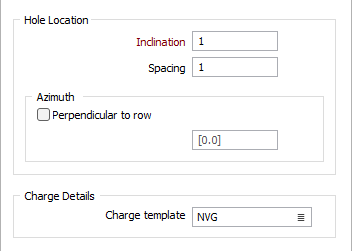

Опции Местоположение скважины в форме Добавить скважину

Детали заряда

Шаблон заряда

Дважды щелкните мышкой (F3) в поле Шаблон заряда или нажмите на кнопку Список, чтобы выбрать шаблон заряда для ряда, если это необходимо.

ОК

Задав параметры скважин вдоль ряда, нажмите OK. Режим редактирования ряда включен, и вы можете перемещать мышь для оцифровки точки, курсор изменится на курсор в виде перекрестия.

Используйте мышь, чтобы привязаться к точке и оцифровать длину расширения. Расположение скважин указывается с учетом расстояния между ними и параметров нумерации, указанных в форме.

Для продления стринга и ограничения новой точки в направлении последнего сегмента удерживайте клавишу CTRL.

Для продления стринга и ограничения точки в перпендикулярном направлении к последнему сегменту удерживайте клавишу SHIFT.

Для продления стринга и ограничения стринга в направлении оси просмотра, удерживайте клавиши x, y, z, u или v.

Чтобы закончить, отведите указатель мыши от конечной точки ряда и щелкните правой кнопкой мыши.

Горячая клавиша «V»

Вы можете расширить существующий ряд без добавления новых шпуров, используя горячую клавишу «V».

  1. Используйте мышь, чтобы выбрать первую или последнюю скважину в ряду.

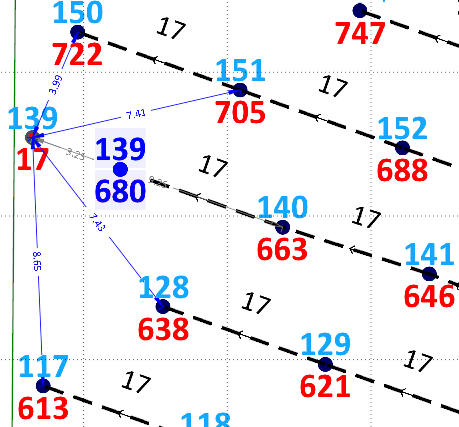

  2. Удерживая клавишу V, перетащите выбранную скважину на ось ряда:

    Расстояние до закрывающейся скважины отображается при перетаскивании.

  3. Отпустите мышь и клавишу V, чтобы поместить выбранную скважину в расширенный ряд.

    Длина ряда увеличивается до новой позиции буровзрывной скважины.

Уровень скважины

Спроектированные буровзрывные скважины могут быть опущены на каркас топографии. Опускание может быть на уступ и/или на подошву.

Поверхность уступа

Выберите опцию Поверхность уступа, чтобы выбрать тип и имя каркаса, на который будет накладываться буровзрывная скважина.

Если поверхность уступа не выбрана и не указана, устья скважин принимают высоту конечной точки ряда, от которой они отходят. Наличие поверхности уступа подразумевает, что устья скважин будут привязаны к поверхности уступа.

Поверхность подошвы

Выберите опцию Поверхность подошвы, чтобы выбрать тип и имя каркаса, на котором будет размещена буровзрывная скважина.

С помощью инструмента Вставить скважину можно также расширить ряд. Чтобы добавить новый ряд в блок БВР, см: Добавить ряд
