Расстояние до поверхности

Во вкладке Горные работы | Проектирование БВР, в группе Отчет: Нажмите Расстояние до свободной поверхности, чтобы проверить, что спроектированные скважины соответствуют указанному минимальному расстоянию до свободной поверхности. При необходимости положение устья, наклон и ориентацию скважины можно отредактировать в интерактивном режиме. На экране будет отображаться аннотация текущего расстояния до поверхности.

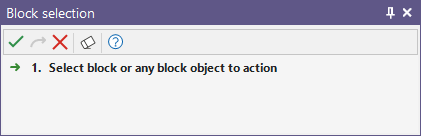

Если этот параметр еще не выбран, вам будет предложено выбрать блок или объекты блока, содержащие скважины, которые вы хотите проверить.

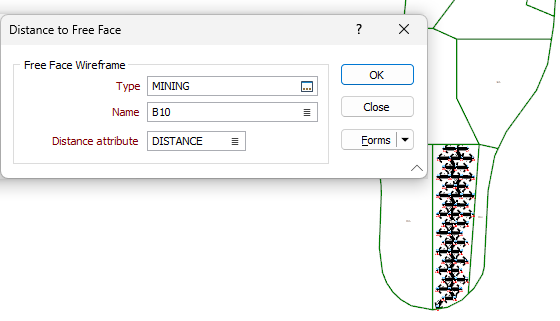

Свободная поверхность

Выберите тип и имя каркаса, представляющего свободную поверхность.

You can also use the Pick from Vizex button (or select the context menu option where available) to collapse the form and interactively select the required Wireframe to insert and return to the form.

Атрибут расстояния

Щелкните значок Список, чтобы выбрать атрибут, который будет использоваться для записи расстояния до свободной грани каждой скважины.

Чтобы создать каркасы блоков БВР из полигонов блоков, см.: Каркасы блока
