Опции печати
Сводка по блокам

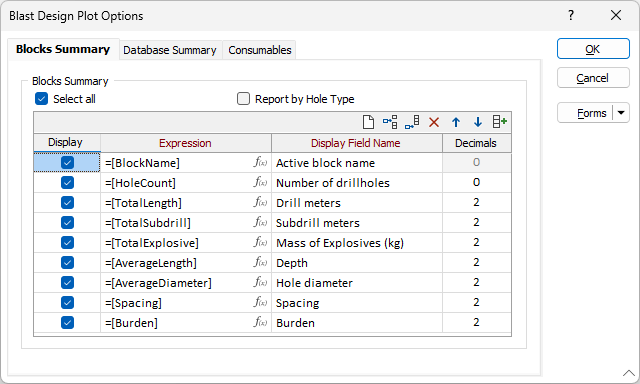

Используйте вкладку Сводка по блокам формы «Параметры печати», чтобы выбрать, как будут отображаться блоки в проекте.

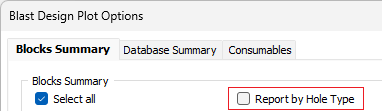

Отчет по типу скважины
Установите этот флажок, чтобы сгруппировать сводный отчет по типам скважин.
Если в активной детали есть скважины с разными значениями типа скважины и опция Отчет по типу скважины не выбрана, в отчет попадают средние значения по всем скважинам.
Скважины без обозначения типа расцениваются как скважины Основного типа.
Просмотр
Установите эти флажки, чтобы включить или отключить отображение перечисленных полей сводки. Чтобы отобразить все поля, установите флажок Выбрать все.
Выражение
В этом столбце отображаются поля из базы данных сводки блоков, которые необходимо отобразить. Чтобы изменить выражение для поля, щелкните значок Выражение справа от ячейки.
Отображение имени поля
В этом столбце отображается название поля, которое будет отображаться на графике проекта БВР. Чтобы изменить отображаемое имя поля, дважды щелкните ячейку, чтобы сделать ее редактируемой.
Десятичные (знаки после запятой)
В этом столбце отображается количество знаков после запятой, с которым будет отображаться значение поля. При необходимости вы можете щелкнуть внутри столбца «Десятичные знаки» и изменить количество используемых десятичных знаков.
Используйте кнопки на локальной панели инструментов для Управлять строками в списке.
Сводная информация о базе данных
OK
Наконец, нажмите ОК, чтобы сохранить параметры графика. Файл графика можно создать с настроенными параметрами, используя расширение Создать чертеж.
