Создать чертеж

Чтобы создать чертеж проекта БВР

  1. Во вкладка Горные работы | Проектирование БВР, в группе Слой: Нажмите Создать чертеж, чтобы создать чертеж проекта скважин БВР.

    Значок Создать чертеж

    2. Процесс печати в Проектировании вееров отличается от работы в основном модуле Печать. Создается определенный тип чертежа со своими подстановками. Вы должны использовать этот инструмент ТОЛЬКО для создания файла чертежа проекта БВР.

    Блок - это группа скважин, которые представляют собой часть схемы БВР, и которые вы хотите последовательно взорвать. Выбор блока позволяет вам управлять процессом проектирования и, при необходимости, изменять этот процесс для каждого блока.

    Если веера не выбраны, Ассистент выбора предложит вам выбрать веер, который вы хотите напечатать прежде, чем откроется диалоговое окно Создать файл чертежа.

    Файл вывода

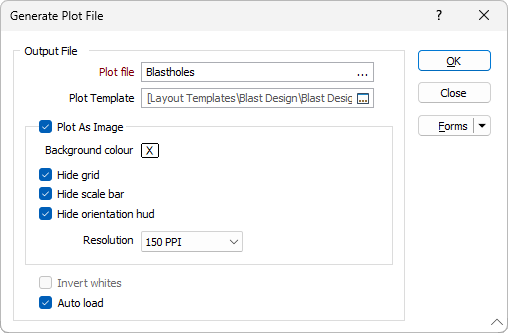

    В диалоговом окне Создать файл чертежа вы может выбрать опцию создания файла чертежа или изображения.

    Файл чертежа

    Чтобы создать файл чертежа, дважды щелкните мышкой (F3) по поле Файл чертежа, чтобы выбрать имя и местоположение файла вывода.

    Шаблон чертежа

    Используйте поле Шаблон чертежа, чтобы выбрать файл шаблона макета, который будет использоваться при создании файла вывода для чертежа.

    Приложение предоставляет ряд предварительно определенных стандартных макетов, которые вы можете использовать в качестве основы для своих чертежей. Если вы выбираете шаблон, создается файл Макета чертежа (.PEX).

    Если шаблон не выбран, будет создан только файл PEL. Если выбрана опция Автозагрузка, для создания файла PEX будет использоваться шаблон по умолчанию.

    Чертеж как изображение

    Если вы хотите сгенерировать чертеж как изображение, а не файл, установите флажок Чертеж как изображение.

    Следующие файлы сохраняются в папке текущего проекта:

    • Файл изображения JPEG (.JPG)
    • Файл привязки (.GRF)
    • Если изображение в ПЛАНЕ - файл MapInfo TAB и файл World.

    Цвет фона

    Используйте поле Цвет, чтобы задать Цвет фона для сгенерированного изображения чертежа. Изображение будет создано в 24-битном цвете.

    Скрыть

    Используйте параметры флажка, чтобы показать или скрыть справочную сетку, масштабную линейку и стрелки ориентации. Эти параметры выбраны (скрыты) по умолчанию.

    Разрешение

    В раскрывающемся списке Разрешение выберите необходимое разрешение в PPI для созданного изображения чертежа.

    Изображение с разрешением в 300 dpi будет иметь размер около 7 Мб. Обычно для снимка экрана достаточно разрешения в 72dpi. Для того чтобы произвести изображение, которое будет впоследствии размещаться в рекламных материалах (брошюры, отчеты и прочее), рекомендуется использовать разрешение в 300dpi. Если вы выбрали довольно высокое разрешение, то создание снимка с экрана может занять некоторое время.

    Инвертировать белый цвет

    Используйте эту опцию, чтобы инвертировать белые полилинии и их метки. Эту опцию удобно использовать при работе с белыми полилиниями на темном фоне в Визексе. Примечание: опция Инвертировать недоступна, если вы ставите галочку в опции Чертеж как изображение.

    Автозагрузка

    Выберите данную опцию для того, чтобы автоматически загрузить отображаемые данные в окно Редактора чертежа. Чертеж будет открыт с помощью выбранного шаблона или (при отсутствии)посредством шаблона. Вы можете отредактировать макет таким образом, чтобы он подходит вашим требованиям.

    После того как вы настроите параметры файла чертежа или изображения чертежа:

  1. Нажмите на кнопку OK, чтобы создать Чертеж проекта БВР (или изображение).

    Данные, содержащиеся в каждом фрагменте макета чертежа, извлекаются из Базы данных БВР и хранятся во временном файле данных (.DAT) в под-папке \Blast DesignDATfiles, в папке текущего проекта.

    Временные файлы, связанные с файлом чертежа проекта БВР, автоматически удаляются при удалении файла.

  1. Если выбрано несколько блоков БВР, диалоговое окно Создать файл чертежа останется открытым, а имя Файла чертежа будет прибавляться к следующему взрывному блоку. Нажмите на кнопку OK, чтобы создать последующие чертежи (или на Отменить).

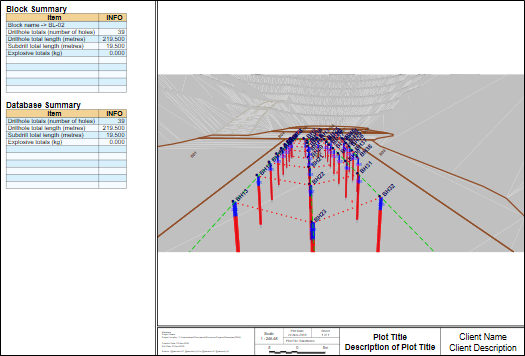

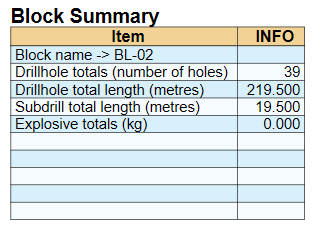

    2. На экране будут отображаться подробные сведения о каждом блоке. Количество скважин и общая длина этих скважин, а также общая длина перебура и ВВ, отображаются в сводке по блоку.

    Можно вывести в просмотр сводку по базы данных с такой же информацией по всем выбранным блокам. Сводные данные, которые включаются в чертеж, можно выбрать в диалоговом окне Опции печати.

    Для Чертежа проекта БВР доступны следующие подстановки:

    Параметр Описание
    @blastholedatabasename Имя текущей базы данных скважин БВР (BHDB).
    @blastblockname Имя текущего блока БВР.
    @blockconsumables Path to block consumables DAT file
    @blocksummary Path to summary DAT file
    @databasesummary Path to database summary DAT file

Заданные параметры подстановки
