Каркасы блока
Каркасы блока могут быть ограничены выбранными поверхностями или солидами. при условии, что эти каркасы пересекают указанные ограничения. Обычно каркасы экстраполируются к предыдущему уровню, чтобы гарантировать, что они пересекают верхнюю поверхность.
Если высота уступа варьируется и «планируемая» поверхность подошвы является ограничивающим фактором, можно использовать экстраполяцию нижней поверхности.
Каркасы блока являются входными данными при проверке соответствия спроектированных скважин заданному минимуму Расстояние до поверхности.

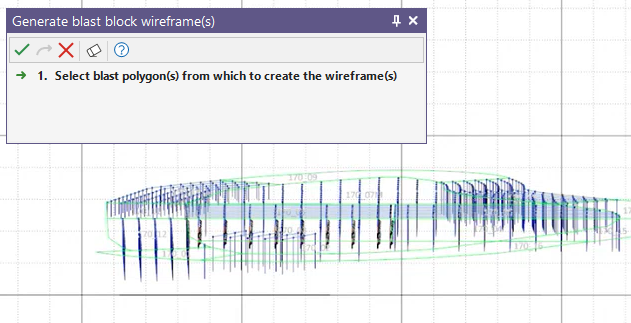

Если они еще не выбраны, выберите полигоны блока:

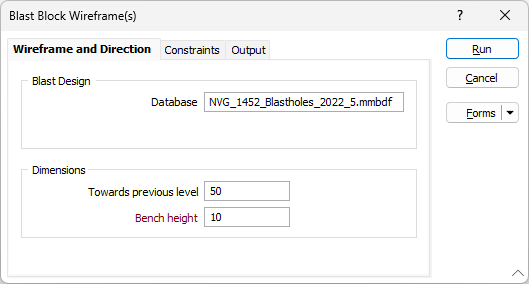

Установите следующие параметры в форме Каркасы взрывного блока:
Каркас и направление
На вкладке Каркас и направление формы Каркасы взрывного блока установите размеры, перпендикулярные взрывному блоку. Towards - ВВЕРХ (К предыдущему уровню), а высота скамьи - ближе к основанию карьера.
Проектирование БВР
База данных скважин БВР
База данных скважин БВР, связанная с текущим слоем проекта взрывных работ, сохраняется как часть набора форм.
Размеры
К предыдущему уровню
Этот параметр важен, если вы хотите учитывать материал, не взорванный на предыдущем уступе.
Входное значение К предыдущему уровню также важно, если вы хотите использовать съемку текущей подошвы карьера в конце периода в качестве поверхности бровки. В этом сценарии мы рекомендуем указать более высокое значение К предыдущему уровню, поскольку для того, чтобы ограничиться поверхностью бровки, исходный блок должен пересекаться с ней. Эти ограничения указаны на вкладке Условия.
Высота уступа
Укажите значение, которое будет использоваться для проецирования полигонов для создания уступов карьера.
