Вывод

На вкладке Вывод формы Каркасы блоков БВР укажите тип создаваемых каркасов блоков. Имена полигонов блока в базе данных используются как имена каркасов блоков.

Блоки БВР

Тип

Выберите один из типов каркаса в текущем проекте, дважды щелкнув в поле ввода Тип. Тип каркаса — это название, используемое для классификации каркасов. Все каркасы одинаковы, независимо от их типа — это наборы треугольников, атрибутов и метаданных.

Автозагрузка

Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Настройка Отображение по умолчанию для автоматически загружаемых блочных моделей — Авто, при которой слои будут отображаться в виде 2D-срезов, когда Визекс находится в режиме обрезки.

Создать набор каркасов (все)

Установите этот флажок, чтобы создать набор каркасов, включающий сгенерированные каркасы блоков. Укажите Имя для набора.

Сохранение результата процесса в виде набора каркасов обеспечивает большую гибкость. Например, вы можете применить фильтр к каркасам в наборе.

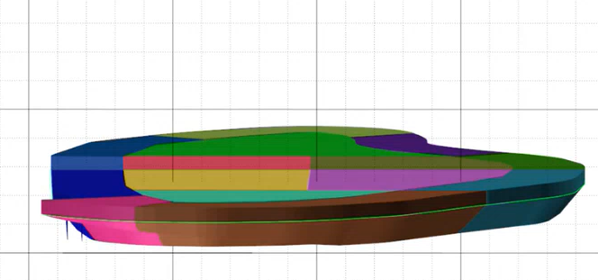

При нажатии кнопки Выполнить создаются каркасы. Атрибуты блоков копируются в каркасы.
