Параметры

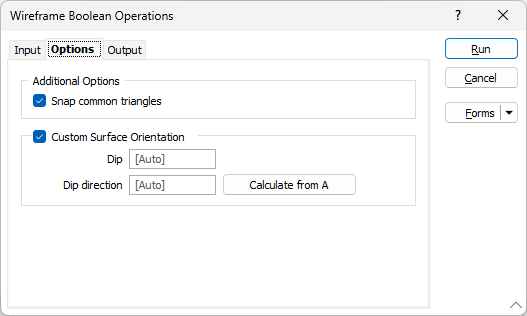

На вкладке Опции формы Операции пересечения предусмотрена возможность определения пользовательской ориентации поверхности. Вы также можете выбрать привязку общих треугольников, чтобы устранить любые потенциальные несоответствия.
Дополнительные опции
Привязать общие треугольники
Установите этот флажок, чтобы удалить любые неточности, которые могут возникнуть из-за проблем с числовой точностью в общих треугольниках.
Настраиваемая ориентация поверхности
Установите этот флажок, чтобы определить, как приложение будет обрабатывать поверхность, где «внутри» и «снаружи» определены во время следующих операций:
- СОЛИД НАД ПОВЕРХНОСТЬЮ
- СОЛИД ПОД ПОВЕРХНОСТЬЮ
- РАСШИРЕН. ПОВЕРХНОСТЬ И СОЛИД

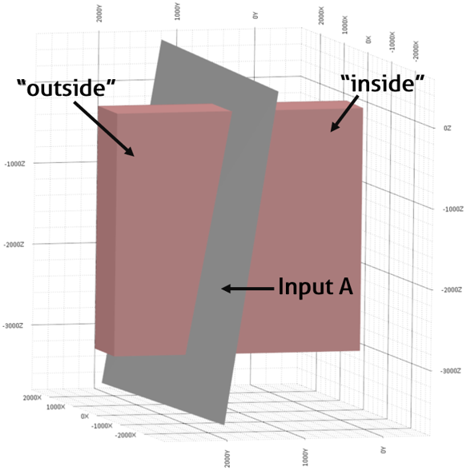

Методика по умолчанию использует значение z (по горизонтали). Например:
Если флажок установлен, приложение автоматически определит ориентацию поверхности по входу A, доступна ручная коррекция значений Падения и Направления падения. Либо нажмите кнопку Рассчитать из A, чтобы установить ориентацию поверхности в соответствии с ориентацией входных данных (A).
