Ввод
На вкладке Ввод формы Операции пересечения с каркасом выберите операцию пересечения и (необязательно) расширенную операцию пересечения, чтобы применить ее к двум или более входным каркасным моделям.
Операция

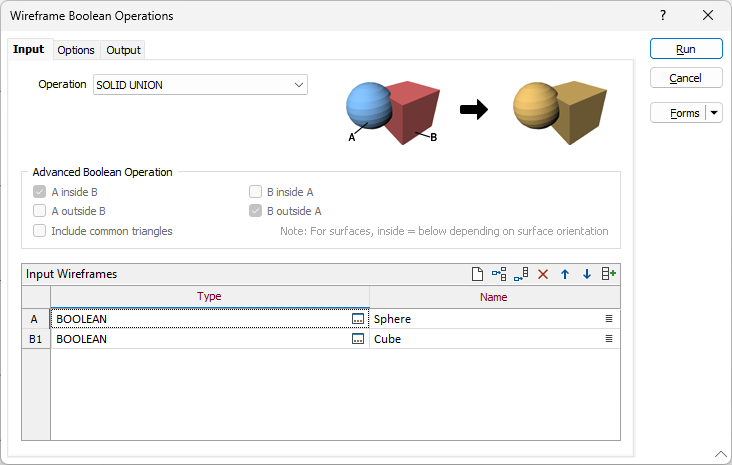

Объединение, пересечение и вычитание может быть применена к солидам, а Вычитание и объединение может быть применена к поверхностям. Когда вы выбираете операцию из раскрывающегося списка, входные и выходные данные этой операции отображаются в форме операции пересечения.
Операции набора «Разница», определенные для солидов и поверхностей, математически различны. В случае поверхностей разностные операции выполняют обрезку поверхности. Операция слияния представляет собой объединение разностей (A-B) и разностей (BA-A).
Операции Слияние поверхностей Min/Max предназначены только для триангуляции поверхности XY.
Расширенные операции пересечения

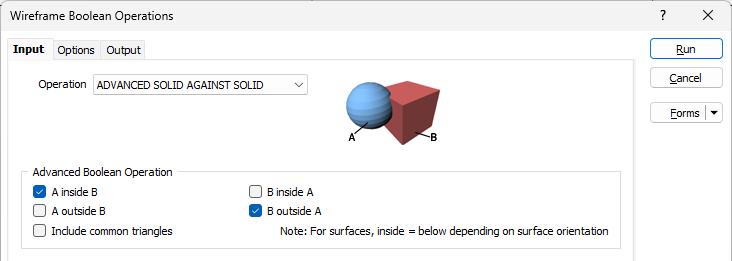

Если вы выберете операцию «РАСШИРЕННАЯ» (выше), будут включены некоторые Расширенные операции пересечения. Эти параметры применимы как к солидам, так и к поверхностям и могут использоваться в качестве альтернативы операциям, представленным в основном списке. Чтобы получить именно тот результат, который вам нужен, вы можете выбрать комбинацию операций.
Включить общие треугольники
Установите этот флажок, чтобы включить треугольники, общие для каркасов A и B.
Примечание: Для поверхностей внутри = внизу, в зависимости от ориентации поверхности.
Входные каркасы
Укажите каркасы, в отношении которых вы хотите произвести операции объединения. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.
Автозаполнение каркасов
Нажмите на кнопку Автозаполнение, чтобы заполнить список каркасов из набора каркасов. Смотрите: Автозаполнение каркасов
Тип
Двойным щелчком мыши (или с помощью кнопки поиска) выберите тип каркаса. Вы также можете щелкнуть правой кнопкой мыши по сетке и выбрать Редактировать типы каркаса.
Имя
Двойным щелчком мыши (или с помощью кнопки поиска) выберите каркас соответствующего типа. You can also use the Pick from Vizex button (or select the context menu option where available) to collapse the form and interactively select the required Wireframe to insert and return to the form.
Чтобы изменить атрибуты каркаса, щелкните правой кнопкой мыши по сетке и выберите Редактировать атрибуты каркаса.
Чтобы изменить тип каркаса, щелкните правой кнопкой мыши строку и выберите Редактировать тип каркаса в контекстном меню.
Вы не можете указать более двух входных каркасов, если выбрана операция «Расширенная». Смотрите: Операции пересечения каркасов
