Просмотр

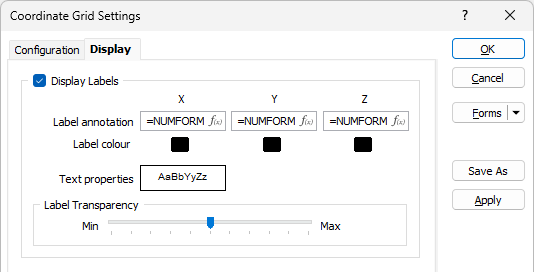

Во вкладке Просмотр в диалоговом окне Настройки координатной сетки вы можете выбрать опции для отображения меток, второстепенных линий и плоскостей.
Выбирая каждую опцию, вы можете изменить атрибуты просмотра (цвет, тип линии, толщину, прозрачность).
Показывать метки
Активируйте опцию Показывать метки, если хотите вывести на экран метки вдоль каждой оси сетки.
Свойства текста
Дважды щелкните по полю Предварительного просмотра Свойства текста, чтобы выбрать шрифт и задать свойства текста для меток.
Аннотации меток
Укажите текст, который будет отображаться для каждой плоскости X, Y, Z сетки. Чтобы использовать выражение для аннотации метки, щелкните значок, чтобы открыть Редактор выражений и построить выражение.
Цвет метки
Укажите цвет, который будет применяться к меткам сетей вдоль каждой оси. Обратите внимание на то, что если выбран тип сетки КРЕСТИКИ, крестики будут раскрашены цветом, назначенным для вертикальных линий.
Прозрачность меток
Используйте бегунок прозрачности (0 - 100%) для того, чтобы настроить интенсивность отображения меток сетки.

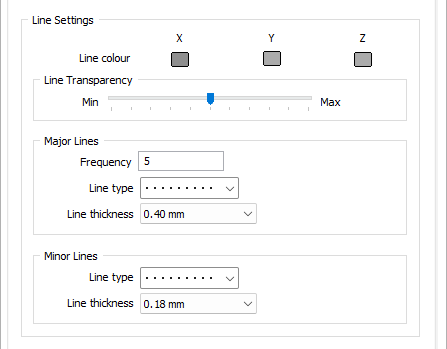

Настройка линий
Цвет линии
Укажите цвет, который будет применяться к линиям сетей вдоль каждой оси. Обратите внимание на то, что если выбран тип сетки КРЕСТИКИ, крестики будут раскрашены цветом, выбранным в этой группе параметров.
Прозрачность линии
Используйте бегунок прозрачности (0 - 100%) для того, чтобы настроить интенсивность отображения линий сетки.
Основные линии
Основные линии - это лини, которые вы хотите вывести на экран и выборочно пометить при использовании заданного пользователем или автоматически рассчитанного шага.
При параметре Частота, настроенном на 0, линии будут выведены в виде второстепенных. При Частоте, равной 1, линии будут выведены в виде основных. При Частоте, имеющей значение n, каждая линия n выводится в качестве основной.
Второстепенные линии
Второстепенные линии являются дополнительными линиями, которые вставляются между основными. Расстояние между ними рассчитывается автоматически с основанием на границах сети и шага, примененного к основным линиям.
Наличие второстепенных линий зависит от Частоты, которую вы указываете для основных линий. Если второстепенные линии не требуются, установите Частоту на значение 1.
Тип линии
Выберите тип линии. Укажите тип линии из выпадающего списка. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.
Ширина линии

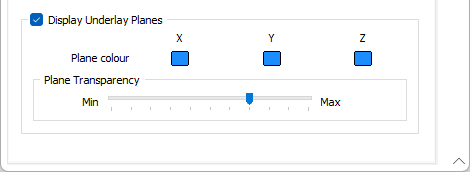

Отобразить плоскости координатных сетей
Выберите данную опцию, чтобы отобразить плоскости сеток вдоль каждой оси.
Цвет плоскости
Укажите цвет, который будет применяться к плоскостям сетки.
Прозрачность плоскости
Используйте бегунок прозрачности (0 - 100%) для того, чтобы настроить интенсивность отображения плоскости сетки. Слои, отображенные ниже сетки, становятся видимыми на основании степени прозрачности, которую вы выбираете для плоскости.
