Настроить масштабы Визекса

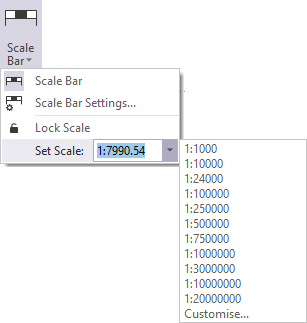

On вкладке Визекс, в группе Сетка: Use the Set Scale menu to set the scale of the Vizex camera to a predefined scale, or select Customise to set your own.

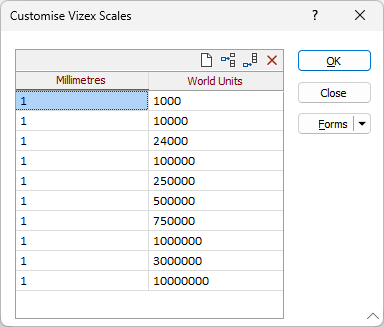

Если выбрать параметр Настроить в меню Задать масштаб, откроется форма Настроить масштабы Визекса.

Столбцы Миллиметры и Международные единицы отображают значения масштаба для каждого доступного варианта.

Используйте кнопки на локальной панели инструментов для Управлять строками в списке.

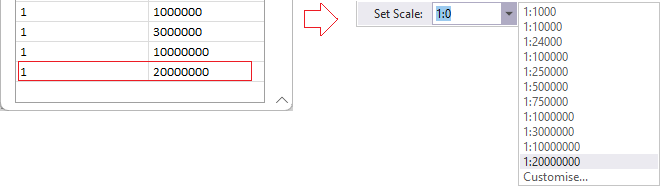

Когда вы добавляете масштаб в таблицу и нажимаете ОК, новый масштаб становится доступен для выбора в меню Задать масштаб.

Если переключить кнопку Зафиксировать масштаб , масштаб камеры будет зафиксирован, и приближать или отдалять изображение станет невозможно. Кнопка Зафиксировать масштаб и меню Задать масштаб также доступны на панели задач.

Если масштаб камеры заблокирован и вы увеличиваете или уменьшаете масштаб, масштаб не изменится, а в левом верхнем углу окна Визекса появится предупреждение:

Вы можете выбрать масштаб из меню, чтобы применить соответствующие параметры. Чтобы разблокировать камеру, переключите кнопку Зафиксировать масштаб в положение Выкл.
