Отчет по базе данных

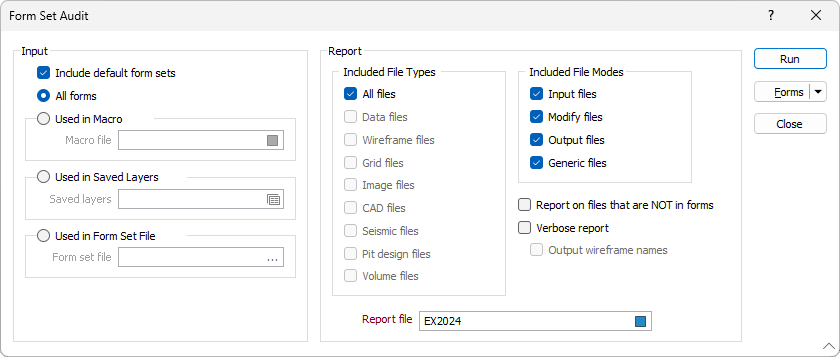

On вкладке Главная, в группе Формы: Select Form Set Manager | Audit to generate a form set audit report for all the form sets in the form sets database of the current project, or generate a report for a subset of the form sets in the current project.

Произведя запросы по нескольким формам, вы можете:

  • создать список «существующих» и «отсутствующих» файлов

  • создать список «файлов», которые находятся в папке проекта, но на которые не ссылаются никакие формы

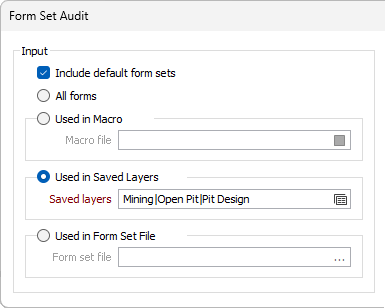

Ввод

Выберите, какие формы проекта включить в проверку набора форм.

Включать наборы форм по умолчанию

Установите этот флажок, чтобы включать наборы форм по умолчанию.

Наборы форм по умолчанию предоставляются приложением для каждой формы и всегда будут существовать независимо от проекта. Наборы форм по умолчанию также включают системные наборы форм для таких параметров, как цветовые палитры, определения системы координат, макеты чертежей и т.д.

Обратите внимание, что наборы форм по умолчанию исключаются из проверки, если они не ссылаются на файлы.

Все формы

По умолчанию все формы в базе данных наборов форм проекта включаются в проверку набора форм.

Используемые в макросе

Выберите опцию, чтобы ограничить проверку набора форм всеми наборами форм, на которые ссылается макрос. Нажмите на значок Выбрать, чтобы указать файл макроса.

Используемые в Сохранённом виде

Выберите эту опцию, чтобы ограничить проверку набора форм всеми наборами форм, на которые имеются ссылки в сохранённом виде Визекса. Нажмите на значок формы, чтобы указать сохраненный вид.

Используемые в файле наборов форм

Выберите эту опцию, чтобы ограничить проверку набора форм всеми наборами форм, на которые есть ссылки в экспортированном файле набора форм (*.mmsetx). Нажмите на многоточие, чтобы выбрать файл набора форм.

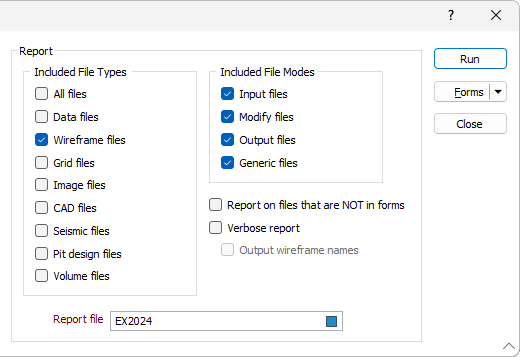

Отчет

При необходимости примените к отчету фильтр, указав один или несколько типов файлов и режимов файлов для включения в отчет, область отчета и имя Файла отчета.

Включенные типы файлов

Все типы файлов включены по умолчанию. Чтобы выбрать собственные параметры, снимите флажок Все файлы. Тем самым вы активируете оставшиеся флажки.

Включенные режимы файлов

Используйте флажки, чтобы ограничить проверку одним или несколькими файловыми режимами.

Режимы файлов (независимо от того, к какому типу относится файл - Ввод, Изменить, Вывод, Общий) определяются типом и режимом проверки каждого файла. Для получения более подробной информации перейдите в тему Проверка файлов.

Отчет

Когда вы НЕ работаете в Подробном режиме, отчет по проверке разбивается на два раздела или три раздела, если файлы, на которые НЕТ ссылок в выбранных формах, используются для отчета. Смотрите пункт 2 ниже.

  1. ОПОРНЫЕ ФАЙЛЫ (ОБНАРУЖЕННЫЕ)

    Это найденные (существующие) файлы, на которые ссылаются выбранные наборы форм и которые соответствуют критериям выбора (ввод/вывод и т. д.).

  1. ОПОРНЫЕ ФАЙЛЫ (НЕ ОБНАРУЖЕННЫЕ)

    Это файлы, на которые ссылаются выбранные наборы форм и которые соответствуют критериям выбора, но НЕ могут быть найдены (т.е. отсутствуют). Необходимо установить следующий флажок:

    Отчет по файлам, не включенным в формы

    Обратите внимание, что опция Подробный отчет (ниже) недоступна, если установлен этот флажок.

  1. ФАЙЛЫ, НА КОТОРЫЕ НЕ ССЫЛАЮТСЯ ВЫБРАННЫЕ РЕЖИМЫ ФОРМ/ФАЙЛОВ

    В этот список входят все файлы, которые были найдены в папке проекта и ее подпапках, но которые не были включены в предыдущие два раздела. Другими словами, на них не ссылались выбранные наборы форм и/или они не соответствовали критериям выбора.

    В этот отчет включаются только путь/имя файла, количество ссылок из форм и количество ссылок из файлов. Ссылки на файлы из файлов могут включать в себя Файлы интервалов, на которые есть ссылки из базы данных скважин, или файлы привязки, связанные с файлом изображения и т. д.

Обратите внимание, что файлы могут быть включены в оба списка, если на файл ссылаются выбранные формы (и ссылаются как на выбранный тип ввода/вывода), а также формы, которые не соответствуют критериям выбора (или на файл ссылаются как на невыбранный тип ввода/вывода), эти файлы будут выводить "№ опорного набора" или "№ опорного файла" в отчете, чтобы указать, что ссылка на них производилась вне критериев выбора.

Например:

  • Вы сообщаете обо всех своих формах, но выводите только те файлы, которые используются в качестве вводных файлов.

  • У вас есть файл с именем “file.dat”.

  • “file.dat” используется в качестве вводных данных в трех разных формах, поэтому он будет указан в разделе ОПОРНЫЕ ФАЙЛЫ (ОБНАРУЖЕННЫЕ) со значением "No. опорного набора" = 3.

  • “file.dat” используется в качестве вывода в двух разных формах, поэтому он будет указан в разделе ФАЙЛЫ, НА КОТОРЫЕ НЕ ССЫЛАЮТСЯ ВЫБРАННЫЕ РЕЖИМЫ ФОРМ/ФАЙЛОВ со значением "No. опорного набора" = 2 (поскольку файлы вывода не были включены в критерии отчета).

Подробный отчет

Эта опция выводит имя и идентификатор набора форм, имя родительского файла (если на файл ссылается файл, а не форма), относительный путь к файлу, тип файла (расширение), наличие или отсутствие файла, файловый режим (Ввод, Изменить, Вывод, Общий), а также количество связанных каркасов (если файл является файлом .tridb).

В подробном режиме отчет разбит на три раздела:

  1. ССЫЛКИ НА ФАЙЛЫ ИЗ НАБОРОВ ФОРМ

    Это файлы, на которые ссылаются выбранные наборы форм и которые соответствуют критериям выбора. В этом разделе перечислены все ссылки на файлы с именем/идентификатором набора форм, которые ссылаются на файл. Дополнительная информация включает в себя наличие файла или его отсутствие, а также режим файла (ввод, изменение, вывод или общий).

    Кроме этого, если выбрана опция для вывода связанных каркасов, список имен связанных каркасов будет следовать за любым связанным файлом .tridb. Обратите внимание, что имена каркасов имеют префикс «-», как и файлы, на которые ссылаются имена родительских файлов, заключенные в квадратные скобки.

  1. ССЫЛКИ НА ФАЙЛЫ ИЗ ФАЙЛОВ

    (Если есть) Это файлы со ссылками из других файлов, на которые ссылаются выбранные наборы форм и которые соответствуют критериям выбора. В этом разделе также указано, на какой файл ссылается каждая запись.

  1. СВОДКА: ВСЕ ОПОРНЫЕ ФАЙЛЫ (ИЗ ФОРМ И ФАЙЛОВ)

    Список файлов, на которые ссылаются, со следующей дополнительной информацией: режим файла, наличие или отсутствие файла, количество наборов форм, которые ссылаются на файл, и количество файлов, которые ссылаются на файл.

    Записи в сводном отчете сортируются по типу файла. Файлы одного типа группируются вместе и сортируются в алфавитном порядке внутри своей группы.

Имена каркасов на выходе

Этот флажок активен, только если установлен флажок Подробный отчет (см. выше). Если выбран этот параметр, будут перечислены все имена связанных каркасов для каждого связанного типа каркаса.

Столбец «Родительский файл/набор форм» в каждой строке отчета будет содержать имя файла .tridb.

Обратите внимание, что файловый режим типа каркаса классифицируется как Ввод или Вывод:

  • Если в форме имеется ссылка на поле Имя каркаса, то при выборе типа каркаса программа предложит ввести имя вводного каркаса этого типа.

  • Параметры Типа каркаса, которые не ссылаются на поле Имя каркаса, считаются данными вывода.

Файл отчета

Введите (двойным щелчком мыши или с помощью кнопки поиска) имя Файла отчета, в который будут записаны результаты проверки. Программа предложит перезаписать или дополнить существующий файл.
