Смещение съемки

Во вкладке Маркшейдерия, в группе Вычисления, нажмите на Расчет смещения, чтобы рассчитать координаты точек, используя значения смещения вдоль прямой линии между пунктами. Преобразованный вывод этой функции может использоваться для вводных данных в функции Каркас из осевой линии (во вкладке Маркшейдерия, в группе Инструменты ПГР ).

Приложение поддерживает преобразования из измерений Слева, Справа, Сверху и Снизу в измерения Толщины и Высоты (со смещениями по Х и Y).

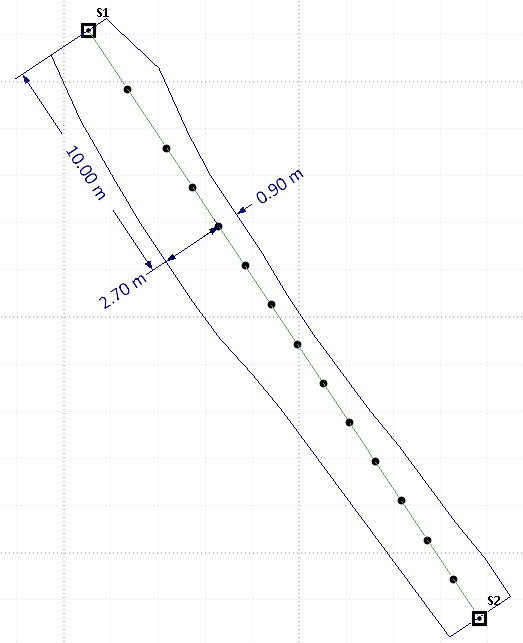

Координаты для каждой точки (вдоль прямой линии) рассчитываются при использовании следующих параметров:

D = расстояние от Пункта1 до Пункта2

dE = разница в Восточных координатах между Пунктом1 и Пунктом2

dN = разница в Северных координатах между Пунктом1 и Пунктом2

dZ = разница в Z координатах между Пунктом1 и Пунктом2

d = расстояние точки от Пункта1

Восток = E(Пункт1) + d/D x dE

Север = N(Пункт1) + d/D x dN

Z = Z(Пункт1) + d/D x dZ

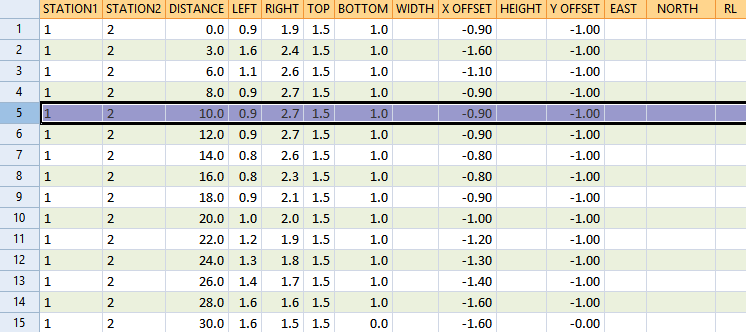

Ввод/Вывод

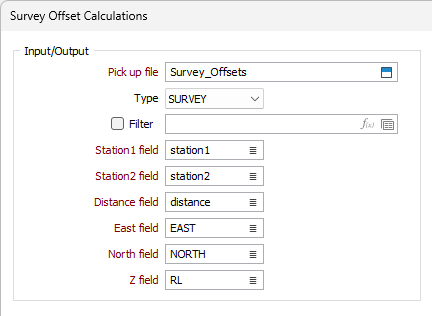

Файл приема

Выберите тип файла, после чего введите (или двойным щелчком левой кнопки мыши выберите) имя Файла приема. В этот файл будут записаны рассчитанные точки приема.

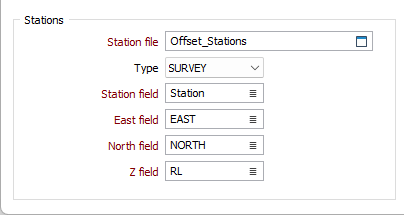

Пункты

Файл пунктов

Двойным щелчком мыши (или с помощью кнопки поиска) вы можете выбрать местоположение Файла пунктов. Данный файл содержит имена и координаты по крайней мере двух известных точек съемки. Обычно это точки, которые лежат в области центральной линии подземной выработки.

Поле пунктов

Дважды щелкните левой кнопкой мыши (или нажмите на иконку Список), чтобы выбрать файл, содержащий каждый указатель пункта.

Поля Восточных, Северных и Z координат

Дважды щелкните левой кнопкой мыши (или нажмите на иконку Список), чтобы выбрать поля, содержащие Восточные, Северные и Z координаты каждой точки съемки.

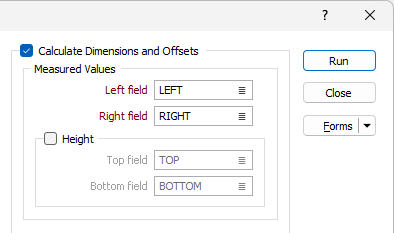

Рассчитать объемы и смещения

При выборе данной опции преобразованные измерения ширины и (при желании) высоты, а также их смещения по X и Y, будут записаны в Файл приема.

Измеренные значения

Дважды щелкните левой кнопкой мыши (или нажмите на иконку Список), чтобы выбрать поля, в которые будут записаны измерения Слева и Справа. Если значения измерения высоты известны, активируйте опцию Высота, чтобы выбрать те поля, в которые будут записаны Верхние и Нижние значения.

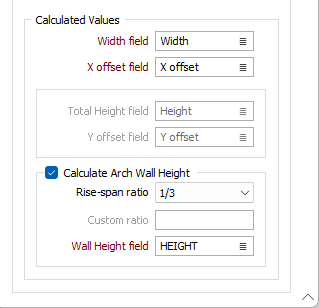

Рассчитанные значения

Дважды щелкните левой кнопкой мыши (или нажмите на иконку Список), чтобы выбрать поля, в которые будут записаны рассчитанные значения Ширины и смещений по Х. Если была выбрана опция измерений Высота, укажите поля, в которые будет записана рассчитанная Высота и смещения по Y.

Рассчитать высоту арки

Выберите эту опцию ,чтобы рассчитать кривую и высоту арки, где:

Высота стены = Высота - (Ширина * Отношение превышения к пролету)

Отношение высоты к пролету

Вы можете выбрать любое из четырех широко распространенных соотношений. Кроме этого, вы можете напрямую задать высоту арки.

Коэффициент пользователя

Если вы выбрали опцию Коэффициент пользователя, вы можете ввести числовое значение Отношения высоты к пролету.

Например, чтобы задать соотношение 1/4, укажите значение 0,25.

Поле высоты стенки

Дважды щелкните левой кнопкой мыши (или используйте кнопку Список), чтобы выбрать поле в которое будет записано значение Высоты стенки.
