Расчет нивелирного хода

Во вкладке Маркшейдерия, в группе Вычисления, используйте Расчет нивелирного хода для расчета разницы в высоте между последовательными точками. Если первая и последняя точка являются Реперами (точками с известной высотой), тогда разница по высоте настраивается в соответствии с ними.

Стандартный процесс расчета описан в документе Принципы продольного нивелирования.

Функция Расчет нивелирного хода поддерживает множественные измерения передних и задних пунктов между одними и теми же точками. Она также работает с материалом, в котором содержатся маркеры, начинающиеся с числа, отличающегося от нуля. Эти две характеристики позволяют использовать двойственно масштабированный материал (черные номера, начинающиеся с 0, на LHS; красные номера, начинающиеся со значения больше длины материала, на RHS).

Для условного нивелирования это "значение смещения" может игнорироваться (поскольку они отменяют друг друга), однако его необходимо брать в расчет, когда один из пикетов относится к точке подошвы, а другой - к точке кровли (данные инвертируются записываются как отрицательное значение). Также поддерживаются промежуточные отсчеты (к другим точкам).

"Нивелирный ход" относится к связанной последовательности результатов измерений, которые необходимо рассчитать. Их можно выявить с помощью постоянного значения в поле Нивелирный ход (по выбору). Таким образом, один Файл результатов измерений может содержать множество нивелирных ходов.

Только первая и последняя точки в нивелирном ходе могут быть реперами. Промежуточные реперы в корректировке (разделенной на множественные запуски) не используются. Первая точка ДОЛЖНА быть задана в Файле реперов (это похоже на работу со Файлом пунктов, за исключением полей Восток и Север, которые здесь не требуются). Корректировка не будет произведена, если последняя точка не задана в Файле реперов.

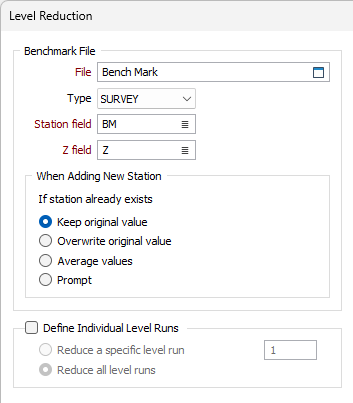

Файл репера

Этот файл содержит высотные отметки известных, фиксированных точек. Необходимо указать два поля: поле, содержащее имя репера, а также поле, содержащее высотную отметку.

Файл реперов является обязательным и используется для определения высоты первой и/или последней точки нивелирного хода.

Он используется также, как и Файл пунктов, на который ссылаются другие функции модуля Съемка (например Теодолитный ход).

Только что рассчитанные пункты (по желанию) можно добавить в Файл реперов. Чтобы это произошло, задайте функцию Добавить в поле Файла реперов. Если содержание этого поля НЕ ПУСТОЕ, тогда передний пункт вместе с настроенными координатам Z будет добавлен в Файл реперов (обратите внимание на то, что Промежуточные пункты в Файл реперов добавить нельзя).

При добавлении нового пункта

Эти опции применяются в случае, если имя пункта уже существует в Файле реперов и позволяют вам Сохранить исходное значение Z, Перезаписать исходное значение, Усреднить значения или же запросить выбор действия.

Если вы запрашиваете выбор действия - каждый раз при обнаружении уже существующего имени Пункта, программа будет открывать диалоговое окно, в котором будут отображаться исходное значение (Z), новое значение и разница между исходным и новым значениями. Кроме этого, вам доступны опции (Сохранить, Перезаписать или Усреднить).

Вы не сможете редактировать значения в командном окне.

Определить отдельный нивелирный ход

Если эта опция НЕ выбрана, функция будет обрабатывать данные в Файле результатов измерений за один запуск. Чтобы задать отдельный нивелирный ход, активируйте эту опцию. Поле номера хода для Файла результатов измерений доступно или недоступно для редактирования в зависимости от того, выбрали вы данную опцию или нет.

При выборе опции для определения отдельного нивелирного хода, вам доступны две функции:

Редуцировать указанный нивелирный ход

Если выбрана эта опция, вам необходимо задать значение, определяющее нивелирный ход, который вы хотите рассчитать. У вас имеется возможность указать до 10 символов. Таким образом, вы можете использовать данные в качестве имени нивелирного хода. После того как значение будет задано, функция обработает только последовательные записи, имеющие соответствующее значение в поле нивелирного хода.

Редуцировать все нивелирные ходы

Если выбрана эта опция, записи в Файле результатов измерений обрабатываются посредством множества запусков/отдельных запусков функции, в зависимости от значений, указанные в поле нивелирного хода.

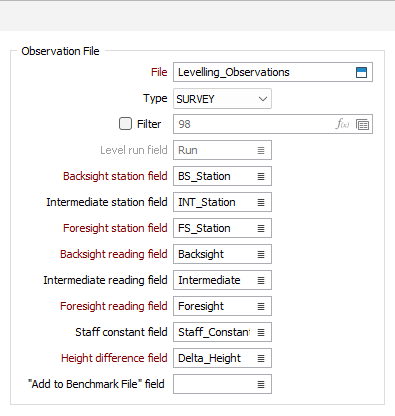

Файл результатов измерений

Этот файл содержит измерения, произведенные в полях.

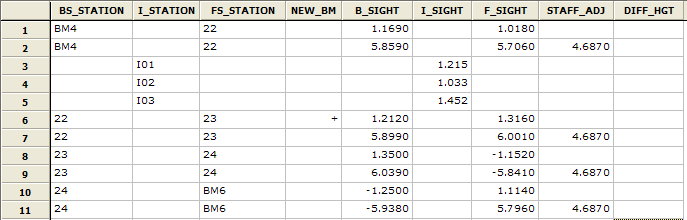

В примере ниже показана типичная ситуация, несмотря на то, что в нем не содержатся данные для промежуточных точек.

Опции Поле промежуточной точки, Поле промежуточного отсчета, Поле пятки и Поле "Добавить в файл репера" являются выборочными. Поле разницы высот будет заполнено данной функцией. В Файле результатов измерений Поле разницы высот не существует, оно будет добавлено при помощи настроек, которые указаны в Поле заднего пикета.

Структура и содержание этого файла говорят сами за себя. Если вам необходима более подробная информация, перейдите во Введение к данной теме, а также к теме Принципы продольного нивелирования.

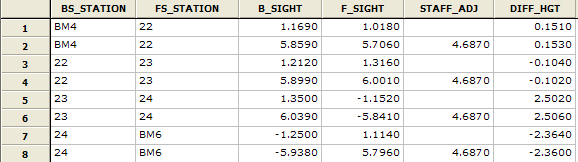

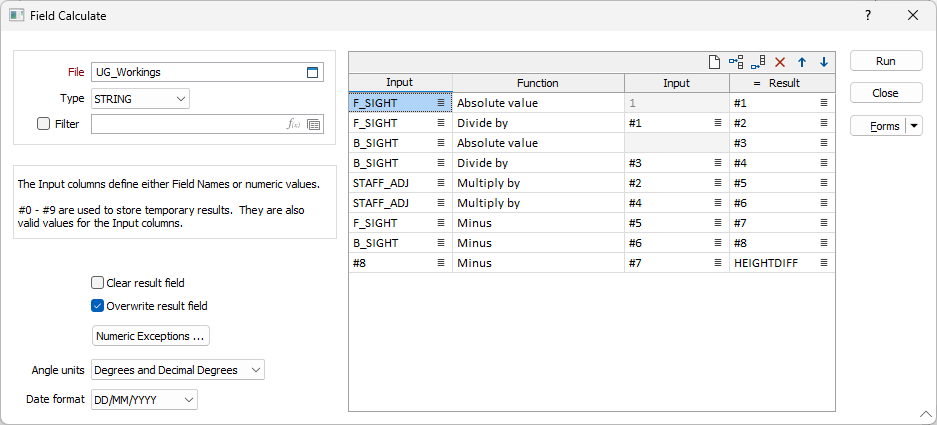

Отрицательные данные обозначают, что материал является инвертированным, теперь для вычислений требуется Поле пятки (оно уже не удаляет само себя). На рисунках ниже продемонстрировано, как для корректного расчета DIFF_HGT значений может использоваться функция Вычислить (во вкладке Файл, в группе Изменить данные):

Файл отчета

Этот файл предоставляет отчет о точности при наличии множественных передних и задних пикетов между одними и теми же точками. В нем будет содержаться отчет о результатах измерений и диапазоне между самым высоким и самым низким значениями (для разницы высот).

Укажите имя файла или дважды щелкните левой кнопкой мыши по полю (F3), чтобы его выбрать. Если файл отчета уже имеется, программа предложит вам перезаписать его.

Существуют две опции определения полей в файле отчета:

Использовать поля по умолчанию

Задняя точка - такое же имя и настройки поля (тип, ширина, количество знаков после запятой), как и в Файле результатов измерений.

Передняя точка - то же имя и настройки поля (тип, ширина, количество знаков после запятой), как и в Файле результатов измерений.

Поле номера хода (результатов измерений) - имя = "DH_NUM" структура = (N, 3, 0)

Поле поправки (разницы высот) - DH_RANGE такие же настройки поля, как и для Поля разницы высот в Файле результатов измерений.

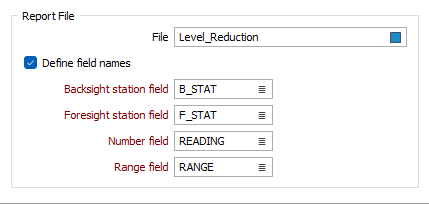

Указать имена полей Введите имена полей, которые будут использоваться в Файле отчета.

Если поле уже существует в файле отчета, то будут использоваться его параметры (тип, ширина и десятичные). В ином случае будут использоваться поля по умолчанию.

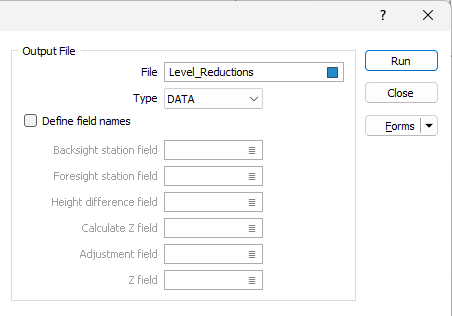

Файл вывода

В этом файле подводится итог по результатам измерений и содержатся рассчитанные откорректированные значения Z для всех точек. Первые три поля (см. пример ниже) также определяются в Файле результатов измерений.

Дополнительные поля заполняются данной функцией (в том виде, как указано значение в Поле разницы высот).

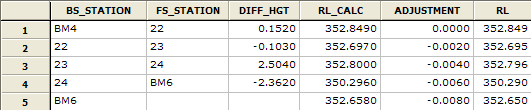

В примере ниже первый и последний пункты задаются в файле реперов. Эти значения являются фиксированными, разница высот результатов измерений корректируется соответствующим образом.

Если в файле реперов задана только первая ИЛИ последняя точки, корректировка не производится. На данной стадии в Файл реперов будут добавлены новые пункты.\ Подход к наименованию полей вывода точно такой же, как и для файла отчетов:

Существуют две опции при задании полей вывода:

Использовать поля по умолчанию

Расчетное поле Z - имя = "Z_CALC", такие же настройки, как и для поля Z в Файле реперов.

Поправка - имя = "ADJUSTMENT", такие же настройки, как и для поля Z в Файле реперов, НО С ОДНИМ ДОПОЛНИТЕЛЬНЫМ ЗНАЧЕНИЕМ ПОСЛЕ ЗАПЯТОЙ.

Поле Z - такое же имя и настройки, как и для поля Z в Файле реперов.

Указать имена полей Введите имена полей (обязательно), которые будут использоваться в Файле вывода.

Если поле уже существует в файле вывода, то будут использоваться настройки существующего поля (тип, ширина, количество знаков после запятой). В ином случае будут использоваться поля по умолчанию.

Промежуточные точки

Все параметры неактивны в случае, если Поле промежуточной точки или Поле промежуточного пикета в таблице Файла результатов измерений являются пустыми.

Иногда будут собираться данные по дополнительным точкам. Поскольку они не являются частью процесса корректировки, проверка точности этих данных проводиться не будет. Эти точки не будут записываться в Файл реперов (даже если опция Поле "Добавить к файлу реперов" активна). Их расчет начинается после создания (откорректированных) значений Z для всех задних и передних точек.

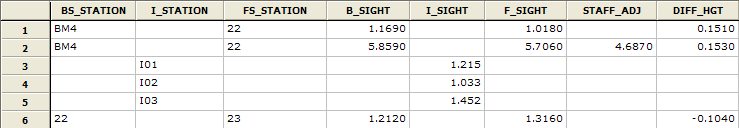

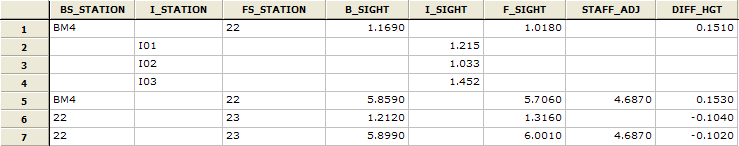

Два примера (Файлы результатов измерений) ниже - эквивалентны. Другими словами, промежуточные результаты измерений всегда соотносятся с предыдущими записями.

Подход к наименованию полей вывода точно такой же, как и для файла отчетов:

Использовать поля по умолчанию

Промежуточная точка - то же имя и настройки поля (тип, ширина, количество знаков после запятой), как и в Файле результатов измерений.

Поле Z - такое же имя и настройки, как и для поля Z в Файле реперов.

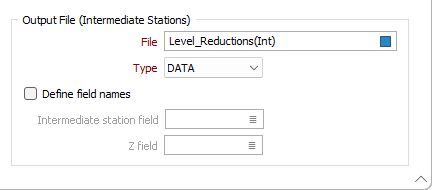

Указать имена полей Введите имена полей (обязательно), которые будут использоваться в Файле вывода.
