Детальные координаты

Во вкладке Маркшейдерия, в группе Вычисления, нажмите на Детальные координаты, вы можете рассчитать координаты точек съемки из файла, с записью координат в поля того же файла.

Существуют два способа расчета координат для каждой точки:

Из одного файла, содержащего истинные координаты.
Из полей, содержащих Объект привязки (ОП), Имя (ID), направление к точке и направление к ОП.

Вы также можете выбрать один из трех методов редуцирования, в зависимости от того, содержит ли файл горизонтальные расстояния или расстояние по наклонной, вертикальный угол, высоту инструмента и высоту цели.

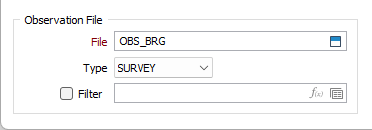

Используемый файл должен быть типа СЪЕМКА, с полями Восточных, Северных и Z координат. Кроме этого, вам необходим файл пунктов (так же типа СЪЕМКА), содержащий поле пунктов, поля Северных, Восточных и Z координат и (при использовании) ОП.

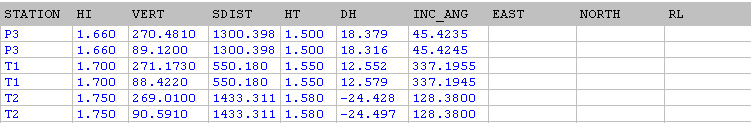

Ниже приведен пример стандартного файла ввода (значения Востока, Севера и Высоты будут вставляться функцией автоматически):

Тип редуцирования

Выберите тип редуцирования.

ПРЕВЫШЕНИЕ/ГОРИЗОНТАЛЬНОЕ РАССТОЯНИЕ используется при исходных данных, которые содержат редуцированные высоты и горизонтальные расстояния.
ВЕРТИКАЛЬНЫЙ УГОЛ/НАКЛОННАЯ ДИСТАНЦИЯ используется при исходных данных, содержащих измеренные вертикальные углы и наклонные расстояния.
НИТЯНОЙ ДАЛЬНОМЕР использует те же параметры, что и предыдущая опция. Тем не менее, в данном случае, разница высот и горизонтальное расстояние рассчитаны по-разному, используя алгоритмы Съемка | Обработка результатов полевых измерений | Нитяной дальномер.

Единицы угла

Выберите единицы, в которых будут отображаться углы.

ГГГ.ММСС - градусы, минуты, секунды.
ГГ.ГГГГ - десятичные градусов.
ГГГММ.ММММ - градусы и десятичные градусов.

Ноль вертикального угла

Выберите параметр нуля вертикального угла:

ЗЕНИТ: 90 или 270 - это горизонталь, <90 или >270 - это превышение, а >90 или <270 - это падение. ГОРИЗОНТАЛЬНО: 0 - это горизонталь, положительные значения - это превышение, а отрицательные - это убывание.

Использовать ОП

При использовании объектов привязки, выберите данную опцию. Данная опция необязательна, если используются истинные координаты.

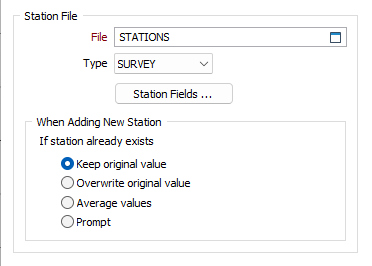

Файл пунктов

Дважды щелкните левой кнопкой мыши, чтобы указать местоположение Файла пунктов. Файл содержит имена и координаты известных точек съемки и используется для расчета координат.

Поля пунктов

Нажмите на данную кнопку, чтобы ввести требуемые имена полей. Некоторые поля будут неактивны, в зависимости от выбранного метода редуцирования.

При добавлении нового пункта

При добавлении нового пункта в файл вывода, если имя пункта уже существует, вы можете Сохранить исходное значение (Восток, Север, Высота), Перезаписать исходное значение, Усреднить значения, как вариант, программа подскажет вам выбрать действие.

Запрашивать - каждый раз при нахождении существующего пункта, будет появляться диалоговое окно, отображающее Имя пункта, исходные значения координат, новые значения и разницу между значениями. Кроме этого, вам доступны опции (Сохранить, Перезаписать или Усреднить).

Вы не сможете редактировать значения в данном окне.

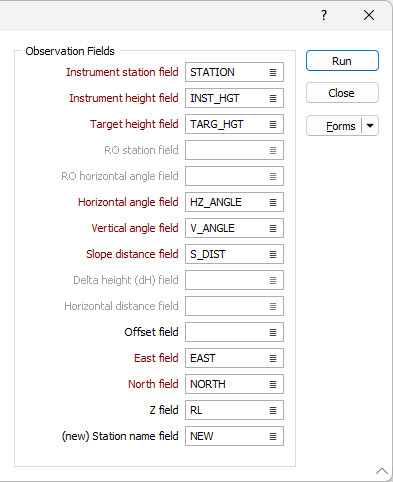

Поля результатов измерений

Введите имя файла и укажите поля:

Поле станции стояния.
Поле высоты прибора.
Поле высоты визирования или (для режима редуцирования НИТЯНОЙ ДАЛЬНОМЕР) Поле средней нити.
(при использовании опции Использовать ОП) Введите имя поля, содержащего ОП. Координаты ОП, определенные в данном поле, будут считываться в Файле пунктов.
(при использовании опции Использовать ОП) Введите имя поля, содержащее горизонтальные углы ОП. Если Горизонтальный угол ОП не задан, то по умолчанию он предполагается равным 0.000.
Поле вертикального угла и Поле горизонтального угла.
Поле наклонной длины или Расстояние нитяного дальномера при данном режиме редуцирования.
(Режим ПРЕВЫШЕНИЕ/ГОРИЗОНТАЛЬНОЕ РАССТОЯНИЕ) Поле превышения.
(Режим ПРЕВЫШЕНИЕ/ГОРИЗОНТАЛЬНОЕ РАССТОЯНИЕ) Поле горизонтального проложения.
Если Вы укажите Поле смещения, его значения будут использованы для смещения координат на заданную для каждой точки величину. (Положительное значение сместит точку вправо).

Поля Восточных, Северных и Z координат.
Введите (новое) Поле точек съемки, в которое будут добавлены имена новых точек. Точки и их координаты будут записаны в файл результатов измерений. Данный файл часто применяется для буссольного хода, где последняя точка используется для настройки следующей. Нет необходимости вручную вводить информацию в файл результатов.

Запустить

Запустите функцию, чтобы записать вычисленные поля в файл наблюдений съемки.
