Вычисление координат неизвестных точек

Терминология

Общий пункт:	Инструмент съемки, с помощью которого измеряются углы и расстояния, а также записывается электронная информация.
Известная точка:	Местоположение с постоянным маркером, имеющее известные координаты и высоту.
Горизонтальное направление (считывание):	Измерения углов, записываемые при замере в любую точку.
Горизонтальный угол	Разница между двумя измеряемыми углами.
Объект привязки (ОП):	Известная точка, использующаяся в качестве первоначального образа для ориентации при измерении горизонтальных углов и "направлений".

Обзор

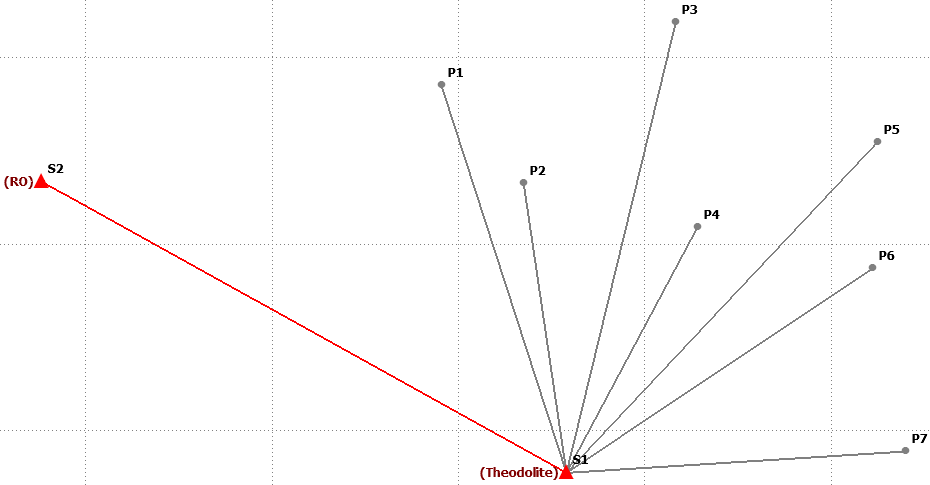

Наиболее распространенный метод - это установка общего пункта на известную точку (S1 в графике ниже) и измерение направлений и расстояний к известным точкам (P1 к P7).

Это, само по себе, не очень хорошо, поскольку ориентация (отношение между измерениями угла и сетки Север) не определена.

Чтобы избежать этого, сделано горизонтальное считывание известной точки (S2). Между S1 и S2 можно вычислить истинный азимут (направление в контексте сетки Север). Исходная линия отсчета позволяет вычислить истинный азимут ко всем известным точкам.

S2 имеет название Объекта привязки (ОП) и обычно является первой точкой, которая измеряется при установке. Специалист может регулировать фактическое горизонтальное считывание первой измеряемой точки. Все последующие горизонтальные направления относительны этой настройки. Чаще всего горизонтальное считывание к ОП устанавливается на ноль.

Для записи результатов измерений специалист направляет теодолит к цели (это будет призмой в случае общего пункта), и нажатием кнопки измеряет горизонтальный угол и расстояние к цели (в настоящий момент мы проигнорируем вертикальные углы). Такую запись мы называем "Запись результатов измерений".

Запись других сведений (при которых обычно требуется работа с клавиатурой) называется "Записью кода".

Например, имя пункта ОП часто определяется как Запись кода. Если специалист настраивает горизонтальное считывание на ОП:

1. Он может записать его как Запись результатов измерений.
2. Он может записать его как Запись кода (сведения вводятся с помощью клавиатуры).
3. Он может выбрать не записывать считывание (при установке одного и того же значения).

Несмотря на то, что второй выбор опции кажется немного нескладным, он используется достаточно часто, поскольку имя ОП в любом случае необходимо вводить в качестве Записи кода. Обычно Запись кода может хранить несколько значений, поэтому ввод 0,00 (в виде горизонтального считывания к ОП) одновременно с вводом имени пункта ОП требует совсем небольших затрат времени.

Очень часто ОП может быть просто целью (не призмой), поэтому измерить расстояние бывает невозможно (и в этом нет необходимости). Запись считываний к ОП в качестве Записи результатов измерений имеет недостаток - в этом случае происходит группировка известных и неизвестных точек.
