GSI
Ввод
Файл GSI
Наведите курсор на местоположение .GSI файла, который вы намерены импортировать. Начиная с версии 2.20 имеются два варианта файлового формата (GSI-8 и GSI-16), где длина слов составляет 8 и 16 символов соответственно. При поддержке 16 символов:
- Блок измерений помечается символом * в первой позиции.
- Информационное слово включает данные на позиции от 7 до 23, вместо 7 - 15.
Вывод
Файл
Выберите тип файла вывода (DAT, SVY или STR), после чего укажите (или наведите на) имя файла. Если такой файл не существует, он будет создан. Если такой файл имеется, однако одно или несколько указанных полей не существуют, они будут добавлены.
Поле точки
Каждый блок измерений в файле содержит номер точки и сведения об измерении, которые могу варьироваться в зависимости от формата, установленного на инструменте измерения.
Укажите поле, в которое будут записаны номера точек.
Пропускать точки, не являющиеся числами

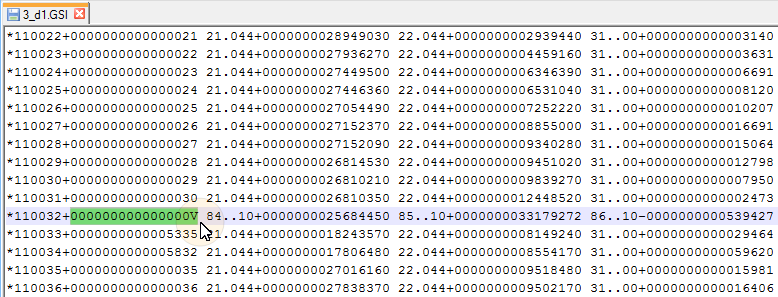

Номера точек могут содержать нечисловые символы, которые, как правило, являются идентификаторами пунктов. Для того чтобы игнорировать такие записи, выберите эту опцию.
| Содержимое индекс-регистра | Описание |
|---|---|
| 11 | Номер точки (включает номер блока) |
| 21 | Горизонтальный круг (Hz) |
| 22 | Вертикальный угол (V) |
| 31 | Наклонная дистанция |
Кодировка
Выберите закодированную информацию, которая будет записываться в файл вывода. Кодовые блоки в первую очередь записывают сведения об идентификации и обработке данных, однако они также могут использоваться для хранения сведений об измерениях, например об инструментах, целевых высотах и целевые высоты и расстояниях между связями.

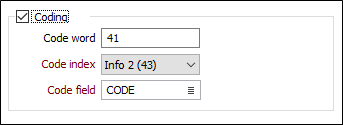

Кодовое слово

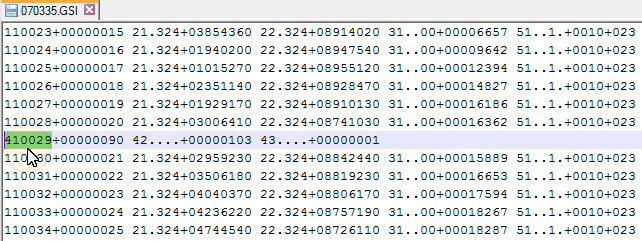

(Необязательно) Кодовый блок может иметь от 1 до 8 слов. Первое слово Кодового блока - это Индекс кодового слова (Номер блока). Чтобы только лишь записать кодовую информацию для кодового слова с определенным Индексом кодового слова, укажите значение Кодового слова.
Например, извлекать кодовую информацию лишь в случаях, когда Индекс кодового слова - это "41".
| Содержимое индекс-регистра | Описание |
|---|---|
| 41 | Номер кода (включает номер блока) |
| 42 - 49 | Информация 1-8 |
Индекс кода
Если поле ввода Кодового слова не заполнено, процесс запишет выбранное значение Индекса кода в файл, независимо от того, предшествует ли ему Кодовое слово.
Поле кода
Укажите поле, в которое будут записана выбранная кодовая информация.
Импортировать как стринги
Выберите эту опцию, чтобы импортировать номера точек в файл в виде стрингов. Вам необходимо выбрать приращение к значениям Соединения в процессе обработки вводного файла:
Номер точки скачет

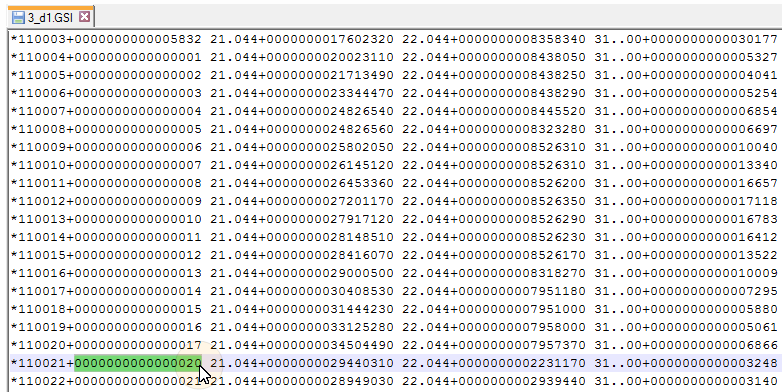

Выберите эту опцию, чтобы приращивать значение Соединения каждый раз, когда значение номера точки скачет (вперед или назад) более, чем на 1.
Номер точки сбрасывается на значение 1

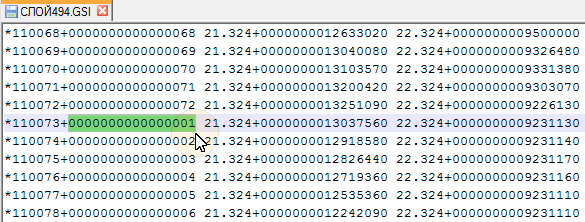

В некоторых случаях номера точек сбрасываются обратно на 1, чтобы обозначить начало нового типа сбора. Выберите эту опцию, чтобы прирастить значение Соединения в случае, если значение точки равно 1.
Поскольку сброс - это тоже скачек в номере точки, эта опция будет отключена, если вы работаете с функцией Скачки в номерах точек (см. выше).
Номер записи скачет
Выберите эту опцию, чтобы приращивать значение Соединения каждый раз, когда Номер записи скачет более чем на приращение, равное 1.
Результаты измерений

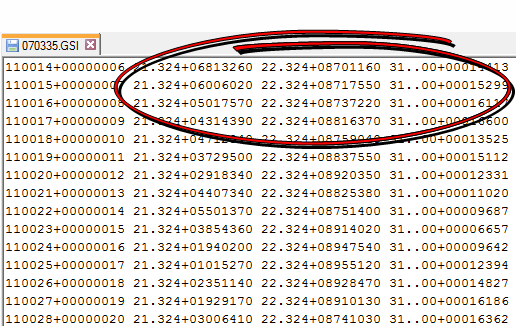

Выберите эту опцию, чтобы связать измеренные значения ГОРИЗОНТАЛЬНОГО УГЛА, ВЕРТИКАЛЬНОГО УГЛА И НАКЛОННОЙ ДИСТАНЦИИ с полями в файле вывода.
| Содержимое индекс-регистра | Описание |
|---|---|
| 21 | Горизонтальный круг (Hz) |
| 22 | Вертикальный угол (V) |
| 31 | Наклонная дистанция |
Координаты

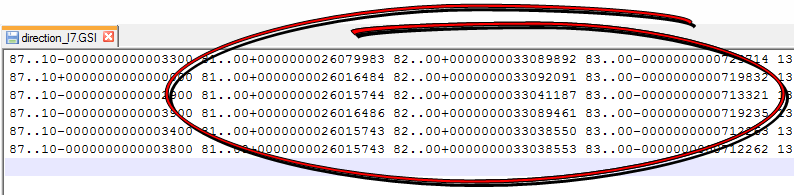

Выберите эту опцию, чтобы связать координаты Восточные, Северные и Высотные координаты с полями в файле вывода. Записи с Восточными, Северными и Высотными координатами, где они все равны нулю, игнорируются.
| Содержимое индекс-регистра | Описание |
|---|---|
| 81 | На Восток (цель) |
| 82 | На Север (цель) |
| 83 | Высота (цель) |
Автозагрузка
Выберите эту опцию, чтобы загрузить точки и стринги, которые вы импортировали в Визекс, если координаты записаны в файл.
