Форматы и коды файлов

В этой теме объясняется работа с данными вывода Wild (GRE3) для того, чтобы продемонстрировать вам, какого рода информацию следует использовать при настройке Импорта результатов измерений. Так как прибор настраивается пользователем, то данные вашего прибора могут отличаться от приведенных ниже. Тем не менее, мы описываем основные принципы, согласно которым работают любой регистратор данный и любая конфигурация файлов.

Для данного примера используются 4 типа записей. Каждая имеет 2-значный главный код, начиная со столбца 1, и 4-значный код, начиная со столбца 3.

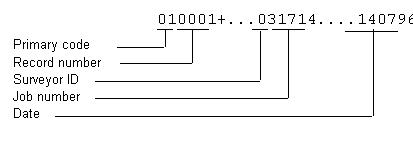

Тип записи 1

Данная запись имеет главный код 01 и не имеет второстепенного кода. Запись содержит двухзначный номер имени, начиная со столбца 10, четырехзначный код работ, начиная со столбца 11, и шестизначный номер даты, начиная со столбца 21.

Все последующие записи имеют двухзначные второстепенные коды, начиная со столбца 10.

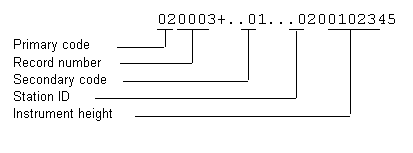

Тип записи 2

Запись имеет главный код 02 и второстепенный код 01. Запись содержит двухзначное имя пункта, начиная со столбца 16, и четырехзначную высоту прибора, начиная со столбца 20.

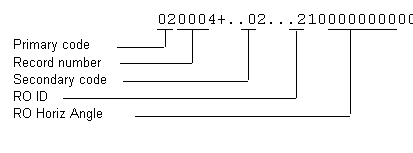

Тип записи 3

Запись содержит главный код 03 и второстепенный код 02. Запись содержит двухзначное имя объекта привязки, начиная со столбца 16, и восьмизначное значение Горизонтального угла, начиная со столбца 20.

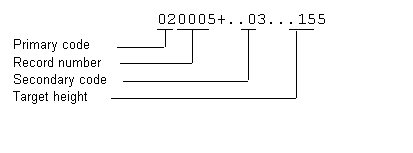

Тип записи 4

Запись содержит главный код 02 и второстепенный код 03. Запись содержит шестизначную высоту цели, начиная со столбца 16.

Формат импорта

Цифровые данные - это цельный формат, поэтому, чтобы получить корректный результат, вам необходимо знать фактор, на который будет разделен формат. Например, высоту прибора необходимо разделить на 1000, чтобы получить значение в метрах.

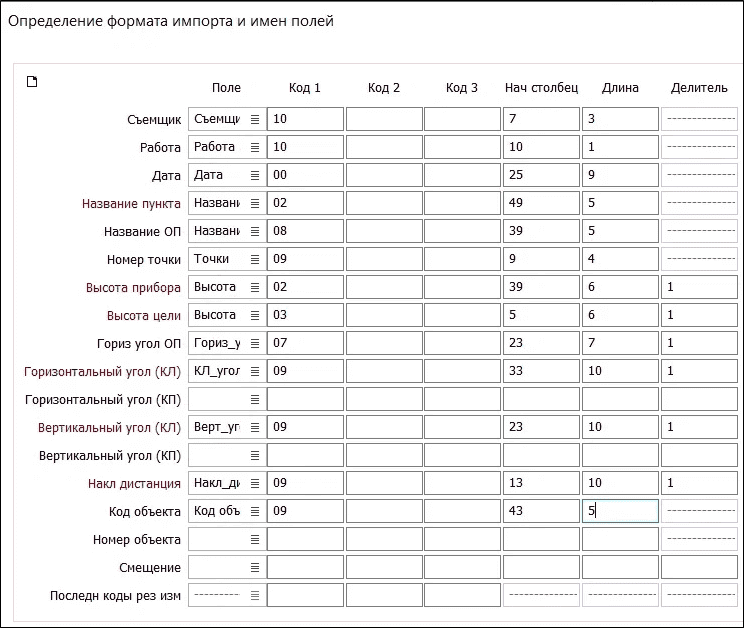

Для каждого поля, вам необходимо задать начальный столбец и длину. Например:
