Новый симметричный полигон

Во вкладе Стринги, в группе Создать, выберите Новый полигон | Новый симметричный полигон, чтобы оцифровать радиус окружности, который будет использоваться для создания симметричного полигона. Вы можете задать начальный угол и количество точек (сторон) полигона.

Этот инструмент также доступен изВкладка Контроль содержаний, группа Редактирование стрингов.

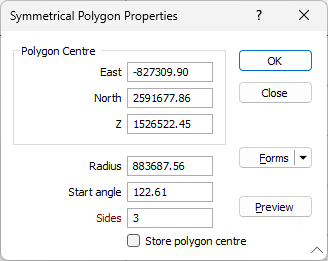

При оцифровке положения и радиуса круг, на экране появится диалоговое окно Свойства симметричного полигона:

Центр полигона

При необходимости, измените координаты центра полигона.

Радиус

Вы можете изменить длину радиуса круга, который определяет размер полигона.

Начальный угол

Вы можете изменить величину начального угла полигона, от которого создаются стороны полигона.

Точки

Укажите количество точек полигона. Данный параметр определяет количество точек сегментов, которые будут созданы в полигоне. Например, если вы зададите 6 сторон, то каждая точка сегмента будет создана через каждые 60°.

Сохранять центр круга

Выберите данную опцию, если вы хотите сохранить координаты, которые определяют центр круга.

Предварительный просмотр

Нажмите на кнопку Предпросмотр для предварительного просмотра полигона. Если вас устраивает полученный результат, нажмите ОК. В ином случае, внесите необходимые изменения.
