Создать кривую

Во вкладе Стринги, в группе Редактирование выберите Кривая | Создать кривую на месте соединения, чтобы вставить кривую в место соединения.

Эта функция также доступна во вкладке Горные работы | Проектирование ПГР, в группе Пересечения.

Если два стринга пересекаются и формируют Т-образное пересечение (при этом конец линии А находится на линии В), вы можете использовать инструмент Создать кривую для создания кривой между линиями А и В. Кривая на линии А будет создана слева или направо, в зависимости от того, какая часть касательной линии В выбрана (левая или правая).

Чтобы создать кривую:

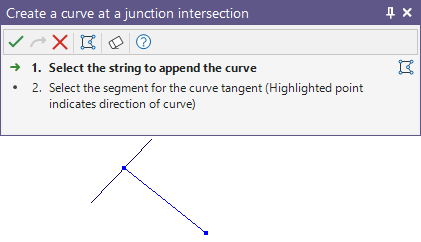

  1. Если она еще не выбрана, на экране появится окно Ассистент выбора с предложением выбрать стринг, к которому будет добавлена кривая.

    2. Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.

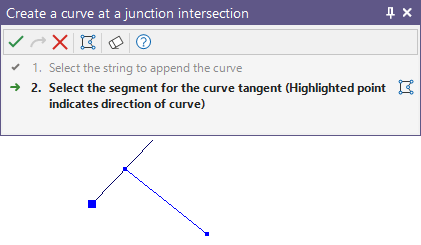

  1. Затем вам будет предложено выбрать сегмент, который будет касательным к кривой.

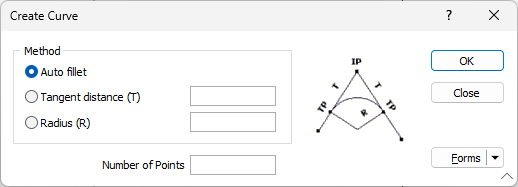

  1. На экране появится окно Создать кривую. Для определения кривой выберите один из следующих методов:

Метод

Радиус

Выберите данную опцию для создания кривой с заданным радиусом. По желанию, задайте количество точек на кривой.

Расстояние по касательной

Выберите данную опцию для задания кривой под определенным углом к выбранной точке. Задайте расстояние, которое определит длину кривой, а также при желании задайте количество точек на кривой.

Авторежим

В автоматическом режиме к кривой будет применен наиболее подходящий радиус.

Количество точек

Указывать количество точек кривой не обязательно. Если значение не задано, точки будут созданы автоматически.
