Контрольный файл разрезов из базы данных буровых скважин
Когда вид разреза активен, эта опция также доступна на вкладке Визекс | Разрезы, в группе Контрольный файл разрезов.

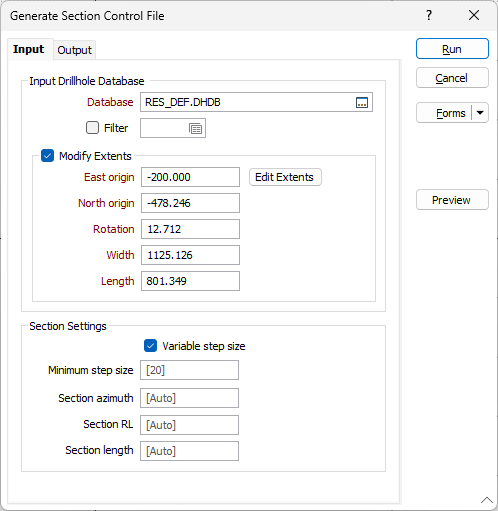

Ввод
Входная база данных скважин
Используйте кнопку списка или дважды щелкните (F3), чтобы выбрать входной файл Базы данных, содержащий скважины, которые вы хотите использовать для определения ваших разрезов. При желании вы можете применить фильтр, чтобы ограничить, какие скважины используются для создания контрольного файла разрезов.
Изменить границы
Установите флажок, чтобы разрешить редактирование границ выбранной базы данных скважин.
Поля восточного и северного происхождения
Вы можете вручную ввести восточное и северное начало шаблона базы данных буровых скважин (эта точка представляет собой юго-западный угол шаблона) или нажать кнопку Править границы , чтобы свернуть форму и визуально настроить границы. Если вы производите интерактивную корректировку границ в Визексе, значения в диалоговом окне обновляются.
Вращение
Введите угол Поворота для границ буровой скважины в соответствующее поле.
Ширина
Введите Ширину для границ базы данных буровых скважин.
Длина
Введите Длину, или глубину, для границ базы данных буровых скважин.
Настройки разреза
Установите флажок Переменный размер шага, чтобы включить переменный размер шага в секциях для файла. Если флажок не установлен, размер шага будет фиксированным.
Минимальный размер шага
Укажите минимальный размер для каждого шага в разрезе. По умолчанию минимальный размер шага составляет 20.
Азимут разреза
При необходимости введите значение Азимута для разреза в соответствующем поле. По умолчанию установлено значение Авто.
Разрез RL
Если требуется, введите значение RL для разреза в соответствующее поле. По умолчанию установлено значение Авто.
Длина разреза
Если требуется, введите Длину разреза в соответствующее поле. По умолчанию установлено значение Авто.
Настройте параметры выходного файла для контрольного файла разрезов с помощью вкладки Файл вывода.
