Файл вывода

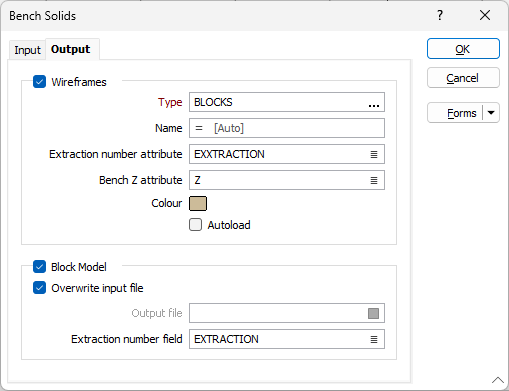

На вкладке Вывод формы Солиды уступов укажите выходные данные процесса для каркасной и/или блочной модели. Для каждого уступа входной блочной модели будет создан сплошной каркас, разделенный указанным номером извлечения. Вы можете записать результаты обратно в тот же или другой файл блочной модели.
Каркасы
Выберите Тип выходных каркасов. По умолчанию Имя каждого каркаса генерируется автоматически.
Атрибут номера извлечения
Укажите имя атрибута, содержащего номера извлечений. Номера извлечений — это уникальные номера, присваиваемые идентифицируемым «извлечениям», частью которых является блок.
Атрибут уступа Z
Укажите атрибут, в который будет записан уровень Z каждого уступа.
Цвет
Укажите цвет по умолчанию для создаваемых каркасов.
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
Блочная модель
Установите этот флажок, чтобы записать результаты процесса в блочную модель.
Перезапись входного файла
Выберите эту опцию, чтобы записать назначенные значения обратно во Входной файл.
Выходной файл
Если вы не хотите перезаписывать Входной файл, выберите тип файла и введите (или щелкните значок Выбрать, чтобы выбрать) имя Выходного файла.
Поле номера извлечения
Укажите имя поля, содержащего номера извлечений. Номера извлечений — это уникальные номера, присваиваемые идентифицируемым «извлечениям», частью которых является блок.
