Ввод

Во вкладке Горные работы, в группе Подготовка задач: Нажмите Солиды уступов, чтобы создать солиды уступов из блочной модели, которая удовлетворяет минимальной ширине горных выработок.

Для создания откатов уступов на основе результатов оптимизации эта опция также доступна на вкладке Горные работы в группе Оптимизация ресурсов: Выберите Оптимизатор карьеров | Создать откаты уступов.

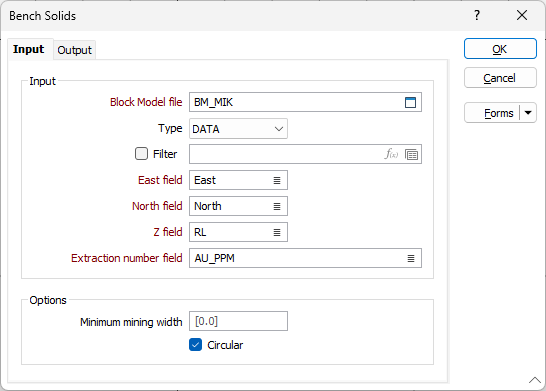

На вкладке Ввод формы Солиды уступов укажите файл блочной модели, который будет использоваться в качестве входных данных для процесса.

Входными данными для процесса обычно является блочная модель, созданная с помощью инструмента Дополнительные солиды. В процессе будет создан каркас солида для каждого уступа блочной модели, разделенный указанным номером извлечения.

Если вы установите флажок Фильтр, вы сможете выбрать существующий фильтр или создать новый, щелкнув значок Редактор выражений.

Параметры

Минимальная ширина добычи

This constraint is used to define a collection of blocks of the same classification that form a shape. Each bench must be able to accommodate the "shape" somewhere.

Круг

Select this check box to define the shape that each bench must support as Circular. The shape is a Square if this option is not selected.

If the extraction or the bench cannot support the shape, the process will combine extractions into a larger bench that can support the shape.

Поле номера извлечения

Укажите имя поля, содержащего номера извлечений. Номера извлечений — это уникальные номера, присваиваемые идентифицируемым «извлечениям», частью которых является блок.

Файл вывода
