Цвета

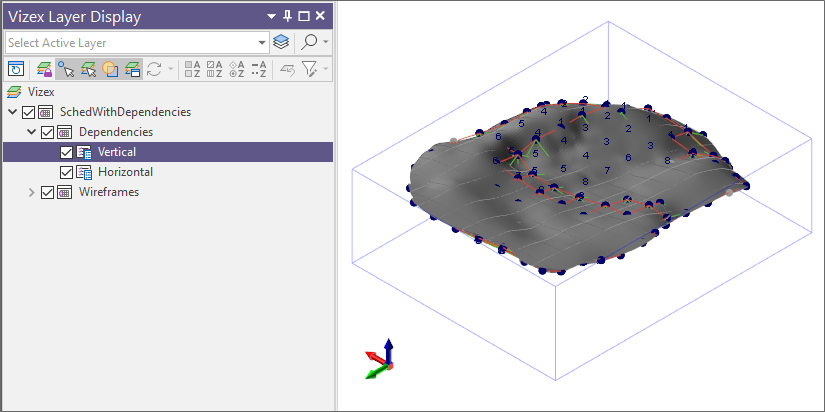

При добавлении выемочных блоков к плану в виде задач, создается слой кэшированных каркасов и слой зависимостей задач, которые связываются с задачами и зависимостями в диаграмме Ганта.
;
Цвета материала
Каркасы, представляющие материал и разрабатываемые блоки, можно закодировать цветом по атрибуту, например, по Дате начала. Как вариант, вы можете связать стандартный атрибут или пользовательский символьный атрибут со значениями, определенными в ТЕКСТОВОМ наборе цветов, или связать (Объем, Тоннаж, Содержания и т.п.) числовой атрибут со значениями, определенными в ЧИСЛОВОМ наборе цветов.
Цвет по умолчанию
Двойным нажатием мышки выберите Цвет по умолчанию. Цвет по умолчанию используется в том случае, если в заданном наборе цветов отсутствует значение или отсутствует связь между значением атрибута и значением в наборе цветов.
Использовать цвет по умолчанию
Выберите данную опцию, чтобы задать цвета выемочным блокам, используя цвет по умолчанию как основу.

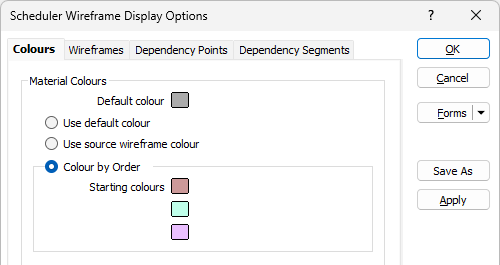

Цвет по порядку
Выберите данную опцию для задания цветов горным блокам в порядке Даты начала. Начальный цвет может быть выбран для трёх групп связанных задач.

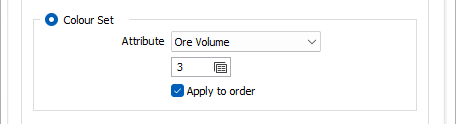

Набор цветов
Выберите данную опцию для присвоения цветов выемочным блокам на основе цветов, заданных в числовом или текстовом наборе цветов.
Атрибут
Тип выбранного вами атрибута (текстовый или числовой) будет определять тип набора цветов:
-
ТЕКСТОВЫЙ. Выберите стандартный (Ресурс, Имя задачи, Группа задач, Тип задачи) или пользовательский символьный атрибут, значения которого можно связать со значениями, заданными в Текстовом наборе цветов. Вы можете создавать пользовательские символьные атрибуты в редакторе Управлять атрибутами (Атрибуты ).
-
ЧИСЛОВОЙ. Выберите числовой атрибут, значения которого можно связать со значениями, определенными в Числовом наборе цветов. В список включены атрибуты Даты начала и Даты конца.
Набор
Дважды щелкните в поле Набор, чтобы выбрать набор цветов соответствующего типа. Для создания нового набора, щелкните правой кнопкой мыши и выберите Создать.

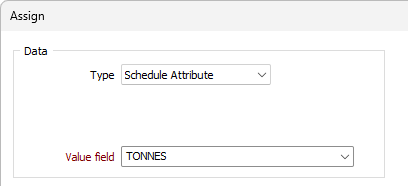

Если выбрать команду Изменить в контекстном меню при выбранном наборе цветов, откроется форма Изменить наборы цветов, в которой можно нажать кнопку Назначить, чтобы настроить набор цветов. В случае числовых наборов цветов форма Назначить содержит опцию Атрибут плана:
Если выбран тип атрибута плана, меню поля «Значение» сделает атрибуты планировщика доступными для выбора значения атрибута задачи, которое будет использоваться. Примечание. Эта опция будет отображаться только для числовых наборов цветов, для которых диалоговое окно назначения набора цветов открывается с помощью кнопки «Назначить» на форме «Числовой набор цветов», вызываемой с вкладки «Расписание цветов». Информацию о процессе назначения числового набора цветов см. в разделе Присвоить.
Применить к порядку
Установите этот флажок, чтобы применить набор цветов к первой задаче в группе связанных задач. Оставшиеся задачи будут иметь цветовой переход.

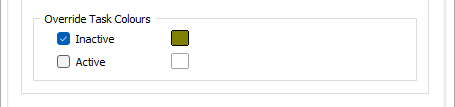

Перезаписать цвета задачи
Цвета, которые вы указали (выше), можно перезаписать для отображения неактивных (уже добытых) блоков и активных блоков (незавершенных), чтобы их было легко идентифицировать.
-
Неактивные. Выберите эту опцию, чтобы указать цвет, использующийся во время анимации, для блоков, которые были добыты. Дважды щелкните левой кнопкой мыши, чтобы выбрать цвет из палитры.
-
Активные. Выберите эту опцию, чтобы указать цвет, использующийся в анимации, для незавершенных (активных) добываемых блоков. Дважды щелкните левой кнопкой мыши, чтобы выбрать цвет из палитры.

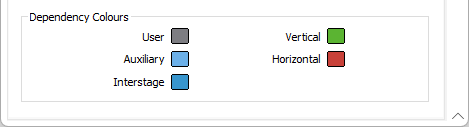

Цвета зависимостей
Чтобы различать зависимости по их типу, дважды щелкните по значкам, чтобы выбрать цвет отображения для каждого типа.
