Точки зависимости
В Визексе, когда вы открываете план, вам становится доступны слои Точки зависимостей и Сегменты зависимостей. Вы можете визуально проверить сгенерированные зависимости на соответствие требованиям методов добычи.
Точки, представляющие центроиды исходных задач, соединены строками с соответствующими целевыми задачами. Опции фильтров включают Тип зависимости. Опции просмотра включают Тип зависимости, Тип соединения, Размер шага и Тип шага. Если эта опция отключена, содержимое слоя обновляется автоматически при внесении изменений в диаграмму Ганта, при импорте новых задач и при создании или повторном создании вспомогательных задач.
Показывать точки

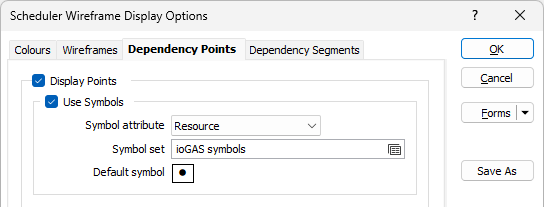

Установите флажок Показывать точки, чтобы задать параметры отображения для центроидов исходных задач слоя Точки зависимости.
Использовать символы
Выберите эту опцию, чтобы использовать символы для отображения центроидов зависимостей.
Атрибут символа
Укажите имя
Набор символов
Дважды щелкните левой кнопки мыши (F3) и выберите набор, который будет определять отображаемые символы. Набор символов увязывает символы со стрингами или числовыми диапазонами. Он определяет символ для каждого значения в выбранном (связанном)
Символ по умолчанию
Дважды щелкните в поле Символ по умолчанию, чтобы выбрать символ, который будет использоваться, если атрибут
Дважды щелкните по значку Символ и задайте символ по умолчанию. Можно выбрать символы из любого шрифта TrueType или OpenType.
Масштаб

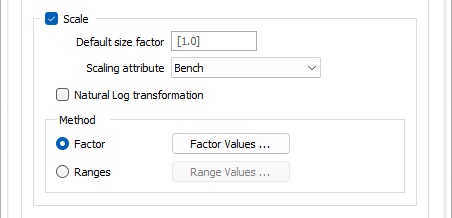

Активируйте опцию Масштаб, чтобы масштабировать символы с помощью атрибута Масштабирования:
Фактор размера по умолчанию
Введите множитель, который будет применяться к размеру всех символов. Значения меньше 1.0 будут уменьшать размер символов. Например, значение 0.5 будет уменьшать их размер наполовину. Значения больше 1.0 будут увеличивать их размер.

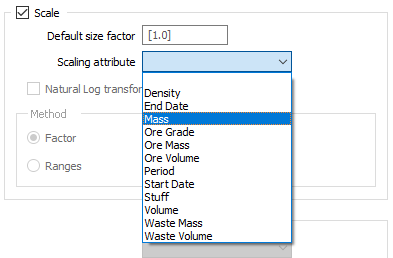

Поле масштаба
Выберите поле, которое содержит значения, используемые при масштабировании. Необходимо выбрать опцию Использовать символы, которая будет применяться для масштабирования отображаемых точек.
Логнормальное преобразование
При желании, установите Метод просмотра символов на Ln-преобразование.
Метод
Метод масштабирования отвечает за то, как определяется размер каждого символа, прорисованного в каждой точке. Радиус измеряется в тех же единицах, что и сетка координат.
- Метод Фактор рассчитывает радиус пропорционально значению в
- В методе Диапазон используется ряд диапазонов, указанных в таблице. Функция проверяет, какой диапазон содержит значение в
Выберите Фактор или Диапазон, нажав на соответствующие кнопки, и введите требуемые значения.
Показывать метки

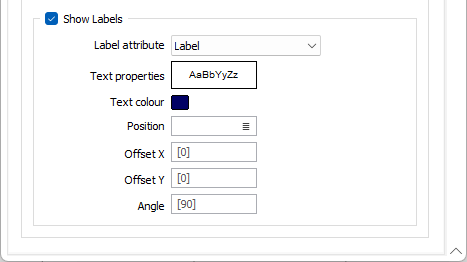

Установите флажок Показать метки, чтобы пометить точки зависимости, выбрав атрибут Метки:

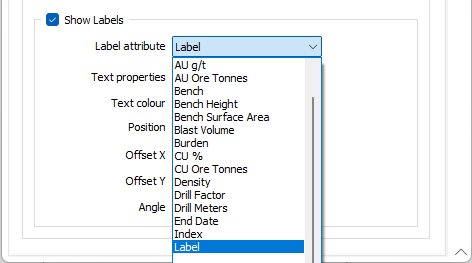

Атрибут метки
Выберите атрибут метки. Если вы оставляете поле пустым, отображаются только метки точек.
Свойства текста
Дважды щелкните левой кнопкой мыши по окну Свойства текста, чтобы выбрать шрифт и задать характеристики текста.
Цвет текста
Дважды щелкните мышкой (F3), чтобы выбрать цвет текста.
Расположение
Позиция аннотации точки. Аннотацию можно расположить на одной из пятнадцати позиций вокруг точки координат и на ней. Дважды щелкните левой кнопкой мыши (F3) и откройте окно, в котором вы можете выбрать подходящую вам позицию. Смотрите: Размещение меток
Смещение по X и Y
Чтобы сместить текст метки, укажите значение смещения по Х и Y. Единицы смещения имеют ширину "символов" и не являются единицами сети.
Угол
Укажите угол (0° - 360°), под которым будет нанесён текст аннотации. Угол 0° дает в результате вертикальный (вверх) текст. Угол 90° - это параметр по умолчанию, который выдает в результате горизонтальный (вправо) текст и т.д.
