Атрибуты

Во вкладке Каркас, в группе Управлять: нажмите на Атрибуты, чтобы отобразить и изменить стандартные и пользовательские атрибуты выбранного типа каркаса.

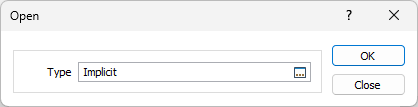

На экране появится окно, в котором вам будет предложено выбрать тип каркаса:

Подсказка: вы можете щелкнуть правой кнопкой мыши и выбрать опцию Управлять атрибутами в Визексе, чтобы отредактировать выбранных вами атрибутов каркасов. В этом случае, если выбранные каркасы относятся к разным типам, в Редакторе атрибутов каркасов будут отображаться только стандартные атрибуты и общие пользовательские атрибуты этих каркасов.

В Редакторе атрибутов каркаса:

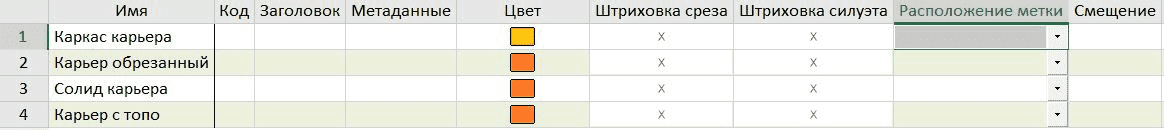

• В начале, слева направо, отображаются редактируемые стандартные атрибуты имя, цвет, узоры штриховки или колонки среза, силуэта и т.д.).



• Редактируемые пользовательские атрибуты (если они имеются) отображаются после редактируемых стандартных атрибутов.

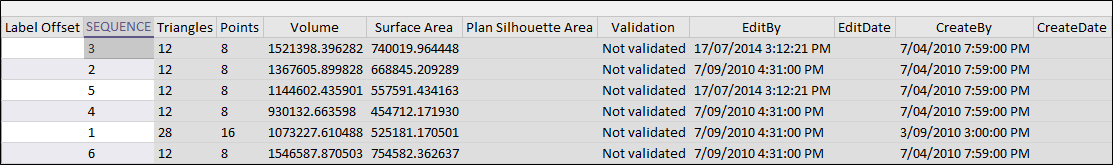

• Нередактируемые (подсвеченные серым цветом) стандартные атрибуты (количество треугольников, точек, дата создания и т.д.) отображаются чуть дальше справа. Вы можете применить опцию Рассчитать объемы и поверхности, чтобы вычислить значения атрибутов Объем, Площадь поверхности и Площадь силуэта в плане.



Увеличьте размер окна атрибута или используйте горизонтальную полосу прокрутки для просмотра тех столбцов, которые не видны.

Инструменты Редактора атрибутов каркаса отчасти схожи с опциями Редактора файлов. Вы можете Дублировать значения атрибутов (включая Штриховку и Цвета), Найти и Заменить значения, а также Отменить и Повторить внесённые изменения.

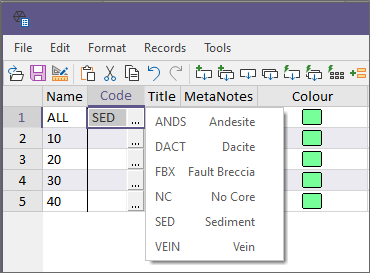

Кроме этого, вы можете подключить к атрибуту таблицу подстановок. Таким образом, вы можете редактировать значения этого атрибута, выбрав запись в таблице подстановок:

	Нажмите на кнопку Открыть, чтобы открыть существующий каркас.
	Нажмите на кнопку Сохранить, чтобы сохранить изменения, внесенные вами в окне редактора. Эта кнопка будет активна только тогда, когда в файл будут внесены изменения.
	Используйте опцию Изменить структуру каркаса, чтобы изменить структуру типа каркаса путем добавления и удаления пользовательских атрибутов или изменения свойств атрибута, таких как имя и тип.
	Используйте кнопки Вырезать, Копировать и Вставить, чтобы вырезать, копировать или вставлять данные в буфер обмена Windows (или из него).
	Используйте на кнопку Отменить для отмены последнего изменения. Функция Отменить фиксирует изменения, внесенные в окне редактора, и отменяет их в обратном порядке. После отмены нажмите на кнопку Повторить (или Ctrl-Y), чтобы повторно применить последнее изменение, внесённое в окне редактора.
	Используйте опцию Прирастить одну и Прирастить несколько, чтобы прирастить значения полей в последовательных записях файла. Если вы выбрали опцию Прирастить несколько, используйте форму Прирастить несколько, чтобы определить требуемое значение приращения.
	Используйте инструменты Дублировать одну и Дублировать несколько (или выберите опцию в меню Записи | Дублировать) для копирования содержимого поля в это же поле в последовательных записях.
	Используйте опции Выполнить одну и Выполнить несколько, чтобы выполнить действия, заданные в форме Параметры выполнения, для следующей записи. Если вы выбрали опцию Выполнить несколько, используйте форму Выполнить несколько, чтобы определить требуемое количество раз выполнения записей.

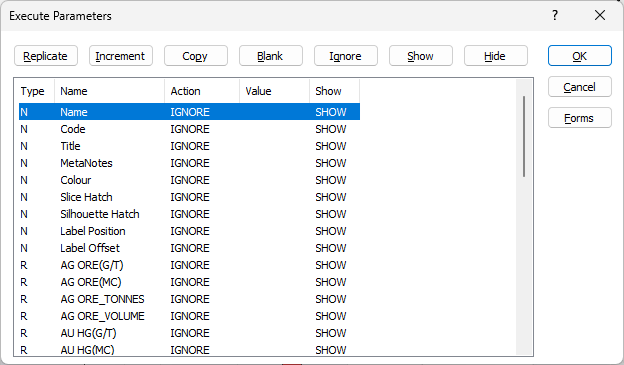

	Используйте опцию Параметры выполнения, чтобы открыть форму Параметры выполнения и запустить различные команды для множественных полей одновременно. Вы также можете Скрывать/Показывать поля. Конфигурация операций может быть сохранена для последующего использования.
	Нажмите на кнопку Задать приращение для определения значения, которое будет использоваться для каждого приращения.
	Используйте опцию Приращивать последний числовой компонент, чтобы обозначить, что необходимо приращивать последний числовой компонент. Вы можете отключить эту опцию, чтобы применить приращение к первому числовому компоненту.
	Нажмите на Увеличить число десятичных знаков, чтобы вывести в просмотр больше знаков после запятой для выбранного поля. Применив эту опцию, вы обновите десятичную точность поля в файле каркасов.
	Нажмите на Сократить число десятичных знаков, чтобы вывести в просмотр меньше знаков после запятой для выбранного поля. Применив эту опцию, вы обновите десятичную точность поля в файле каркасов.
	Используйте инструменты Подключить, Отключить и Свойства, чтобы управлять и просматривать файлы таблиц подстановок, подключенных к каркасу. Файлы таблиц подстановок можно создавать с помощью процесса, описанного в Новый поиск.
	Нажмите на Скрыть поля, чтобы скрыть выбранное поле в редакторе. Чтобы отобразить скрытое поле, выберите опцию Показать поля в раскрывающемся списке и выберите поля для вывода в просмотр в открывшемся диалоговом окне. Опция Перегруппировать поля позволяет определять порядок и видимость полей в редакторе, а также задавать количество закрепленных полей.
	Выберите опцию Показать пользователя, чтобы включить/отключить атрибуты пользователя.
	Нажмите на кнопку Рассчитать объемы и поверхности, чтобы рассчитать или пересчитать объем каркаса и поверхности для всех каркасов.
	Выберите кнопку Найти (или используйте клавиши CTRL + F) для поиска открытого файла, в котором встречается значение выбранного поля.
	Используйте кнопку Заменить (или клавиши CTRL + H), чтобы заменить следующее значение, ранее заданное в параметрах функции "Найти".
	Нажмите на кнопку Искать дальше (или используйте клавиши CTRL + SHIFT + F) для поиска следующего значения, ранее заданного в параметрах функции "Найти".
	Щелкните правой кнопкой мыши и нажмите на Описательная статистика, чтобы вычислить статистику для числового атрибута, выбранного в данный момент в редакторе.
	Щелкните правой кнопкой мыши и выберите Сводка значений, чтобы получить отчет о минимальных и максимальных значениях и других статистических данных для всех числовых атрибутов.
	Нажмите на кнопку Справка, чтобы вывести в просмотр дополнительные сведения о Редакторе атрибутов каркаса.
	Нажмите на кнопку Закрыть, чтобы закрыть окно редактора атрибутов каркаса.

Изменения, которые вы вносите в редактор, не будут влиять на отображение объектов, загруженных в Визекс в текущий момент (вы редактируете свойства имеющейся базы данных каркасов, а не свойства загруженного слоя).

Инструменты Редактора атрибутов каркаса отчасти схожи с опциями Редактора файлов. Вы можете Дублировать значения атрибутов (включая Штриховку и Цвета), Найти и Заменить значения, а также Отменить и Повторить внесённые изменения.

Чтобы открыть редактор из Визекса

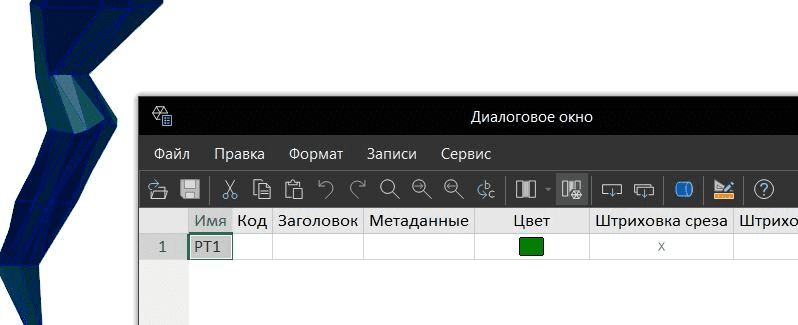

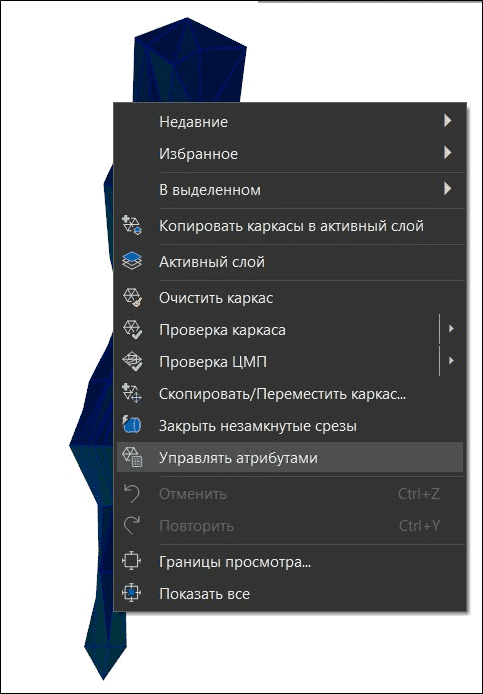

1. Щелкните правой кнопкой мыши по каркасу и выберите в контекстном меню опцию Управлять атрибутами.



2. Атрибуты выбора каркаса отображаются в Редакторе атрибутов:

Открыть редактор из диалогового окна

Если в форме содержатся вводные данные каркаса, вы можете отредактировать атрибуты одного каркаса, либо атрибуты каркасов в наборе. Для этого нужно:

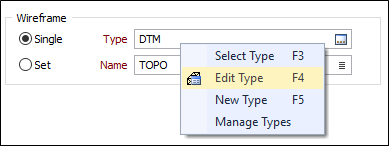

• Нажать на клавишу F4 в поле ввода Тип или щелкнуть правой кнопкой мыши и выбрать опцию Редактировать значения атрибутов.



• На экране появится окно Редактор атрибутов каркаса, в котором будут отображаться атрибуты выбранного вами каркаса.

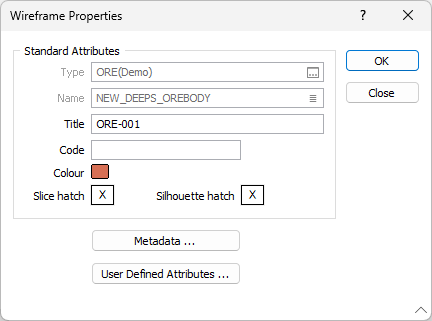

• Либо щелкнуть правой кнопкой мыши по полю Набор, чтобы открыть форму Свойства каркасов:
