Создать набор чертежей вееров

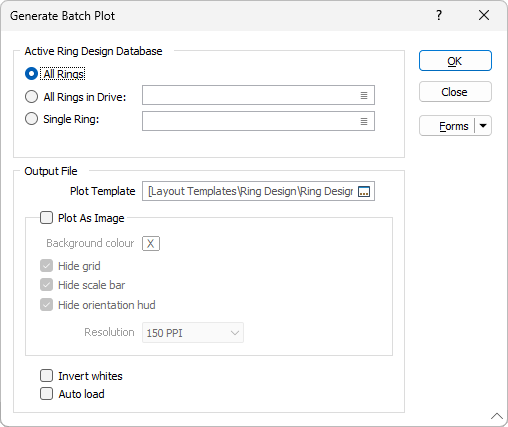

В форме Создать набор чертежей вы можете выбрать опцию, чтобы создать файл чертежа или создать изображение для всех вееров в базе данных, всех вееров в выбранной выработке или одного выбранного веера.
Вывод
В группе Файл вывода вы можете выбрать опции, чтобы создать файл шаблона чертежа или файл изображения.
Нажмите на кнопку OK, чтобы создать Чертеж веера (или изображение).
Данные, содержащиеся в каждом фрагменте макета чертежа, извлекаются из Базы данных вееров и хранятся во временном файле данных (.DAT) в под-папке \Ring DesignDATfiles внутри папки текущего проекта.
Во избежание конфликтов имен и перезаписи файлов при совпадении названий вееров в различных слоях проектирования вееров, имя файла базы данных вееров Micromine добавляется в качестве префикса к названию веера и имени файла чертежа.
Временные файлы, связанные с файлом Чертежа веера, при удалении файла Чертежа веера удаляются автоматически.
В случае если было выбрано несколько буровых вееров, диалоговое окно Создать файл чертежа останется открытым, а имя файла чертежа будет изменено для следующего бурового веера. Нажмите на кнопку OK, чтобы создать последующие чертежи (или на Отменить).
Инвертировать белый цвет
Используйте эту опцию, чтобы инвертировать белые полилинии и их метки. Эту опцию удобно использовать при работе с белыми полилиниями на темном фоне в Визексе. Примечание: опция Инвертировать недоступна, если вы ставите галочку в опции Чертеж как изображение.

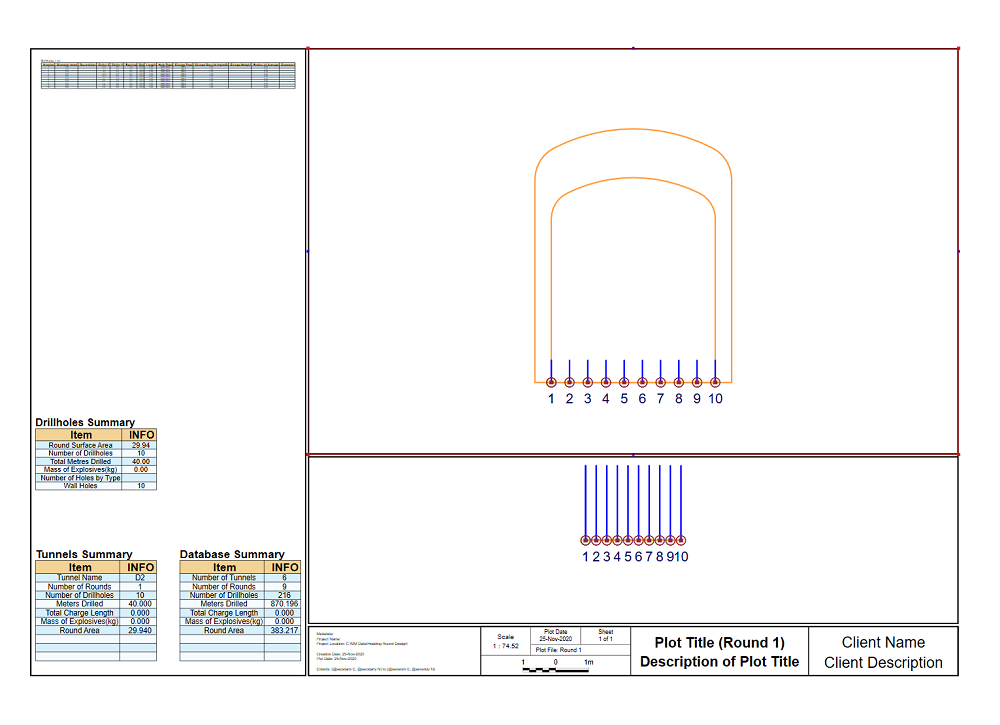

Подробные сведения о каждом буровом веере и точках поворота будут отображены на экране. Число скважин, общая длина пробуренных скважин и количество зарядки для отдельных диаметров продемонстрированы в Обзоре чертежа бурового веера.
Примечание: Начиная с версии 20.5, Проектирование буровых вееров включает спроектированные и фактические скважины, в Чертеж буровых вееров входят только пробуренные скважины.
