Отчет по каркасу вееров

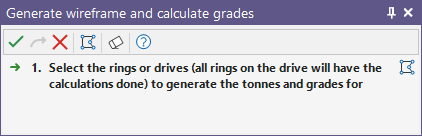

Чтобы активировать инструменты в ленточном интерфейсе Проектирование вееров, убедитесь, что Проект вееров выбран в качестве Активного слоя. Если при нажатии на кнопку Создать каркас на экране ничего не выбрано, появится окно Ассистент выбора с предложением выбрать веер выработку.
Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.

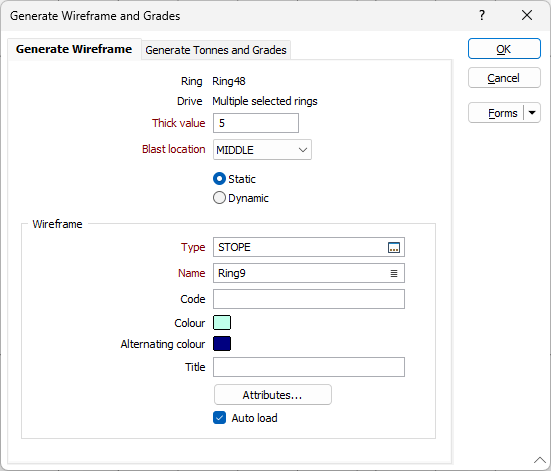

В просмотр будет выведена форма Создать каркас и содержания.
Каркасы будут закрывать стринги выработки, если вы не сделаете их прозрачными. Для выбора стринга выработки до нажатия на кнопку Создать каркас, вам необходимо отключить просмотр каркасов выработки.
Во вкладке Создать каркас укажите параметры каркасов, которые будут представлять область взрыва для текущего веера, веера выбранной выработки или всех вееров проекта. Если выбран веер, в диалоговом окне отображается его имя. Если выбрана выработка, в диалоговом окне появляется надпись "Выбрано несколько".
Значение мощности
Высота и ширина границ веера используется при создании каркасов области взрыва. Для оценки глубины области взрыва укажите Значение мощности, которое представляет оценку степени дробления породы по обеим сторонам границы веера.
Если, к примеру, вы вводите значение 4 метра, мы ожидаем, что порода будет дробиться на 2 метра с каждой стороны от границы веера.
Местоположение БВР
Выберите опцию для управления положением каркаса относительно веера и укажите, будет ли это местоположение Статичным или Динамичным:
| Режим | Описание |
|---|---|
| Статичный | Выберите этот режим для создания каркасов запланированных взрывных работ с фиксированным продвижением БВР. |
| Внимание: применив эту опцию, вы получите одну оценку взорванного каркаса веера. При работе с этой опцией вы можете получить завышенную оценку перебора породы. | |
| Динамический | Эта функция будет генерировать каркасы, выровненные по взрыву нескольких вееров. При использовании этой опции расчетные перебор и недобор породы сводятся к минимуму. |
| Это наиболее оптимальный режим для работы с изогнутыми выработками. |
Вы можете выбрать одно из трех положений - ПЕРЕДНИЙ, ЗАДНИЙ, СРЕДНИЙ:
-
СРЕДНИЙ - по умолчанию каркас располагается вокруг веера. Проходка осуществляется в обоих направлениях.
- ПЕРЕДНИЙ - каркас создается в направлении положения веера - как будто свободная поверхность находится в направлении, противоположном направлению проходки. Проходка по умолчанию будет ориентацией выработки.
- ЗАДНИЙ - каркас создается от забоя веера в направлении, противоположном выработке - как если бы обнаженная поверхность забоя находилась в конце выработки, а проходка была противоположна направлению выработки.
Каркас
Прежде чем создать и сохранить каркасы, вам необходимо указать их тип и внести стандартные и заданные пользователем (если это приемлемо) атрибуты этого типа. При желании, вы можете назначить заголовок создаваемому каркасу.
Цвет и Цвет чередования
Задайте цвет линии каркаса. При создании нескольких каркасов укажите цвет чередования, который будет применяться к каждому второму каркасу. Это позволит вам отличать каркасы друг от друга.
Атрибуты
Чтобы указать атрибуты, заданные пользователем, нажмите на кнопку Атрибуты.
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
