Отложение
Модель литологии отложения может быть создана с использованием стрингов и/или структурных данных ввода или с помощью каркаса.
Стринги

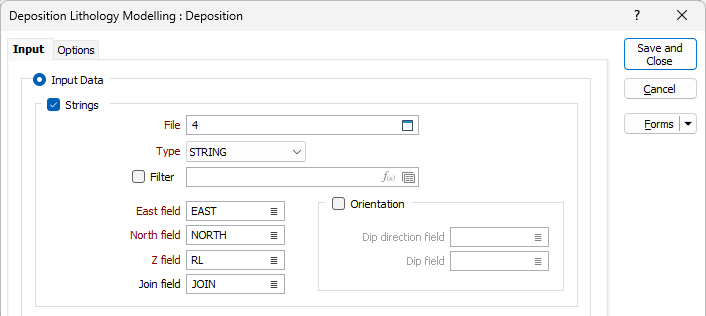

Если вы выберете опцию Данные ввода и установите флажок Стринги, вы сможете выбрать и настроить файл стрингов для литологической модели.
Выберите файл и тип для стринга, а также при желании выберите или создайте фильтр (или щелкните значок, чтобы открыть Редактор выражений и использовать выражение).
Восток, Север и Z
Дважды щелкните, чтобы выбрать имена полей, определяющих координаты модели в файле стрингов.
Соединить
При желании введите (или дважды щелкните, чтобы выбрать) имя полей объединения в файле. Поле соединения содержит значения, которые определяют, будут ли точки данных соединены линией, т. е. в стринг.
Ориентация
Если вы установите флажок Ориентация, вы сможете выбрать поле Направление падения и поле Падение для литологической модели из файла стрингов.
Для точек на границе (Значение контрольной точки = +1 или -1) модели значения ориентации определяют наклон и направление падения поверхности модели, в противном случае ориентация определяет тренд модели.
Структурные данные
Вы можете установить флажок Структурные данные в сочетании с флажком «Стринги» или как единственный параметр.
Если флажок установлен, выберите в поле Файл структурных данных и при необходимости добавьте Фильтр.
Дважды щелкните в поле Код или используйте кнопку списка, чтобы выбрать поле в файле, содержащее код для структурных данных. Коды в файле структурных данных можно использовать для указания, определяет ли точка структурных данных также границу литологической модели или только направление её тренда.
Если ввести код в поле Код, то в качестве точек на границе модели будут использоваться только те структурные точки, значения кода которых совпадают со значением, указанным в поле Код границы (или в полях Граница висячего бока и Граница лежачего бока, если применимо). Значение кода границы по умолчанию - 0. Поля Граница висячего бока и Граница лежачего бока имеют значения по умолчанию: +1 и -1 соответственно.
Если для поля Код не задано значение (что является значением по умолчанию), все структурные точки считаются имеющими значение 0, что означает, что они представляют точки на средней поверхности жилы.
Каркас
Если вы выберете опцию Каркас, информация о стрингах и структурных данных не может быть указана, и вам нужно будет выбрать каркас для использования в модели литологии.
Выберите тип и название каркаса из предложенных полей.
Когда вы укажете все необходимые данные на вкладке «Ввод», нажмите на вкладку Опции, чтобы продолжить.
