Ориентация по трем точкам

Во вкладка Пересечения жил, в группе Редактирование: В режиме Ориентированные диски нажмите Ориентация по трем точкам, чтобы изменить ориентацию любого выбранного интервала/интервалов, определив три точки на плоскости ориентации.

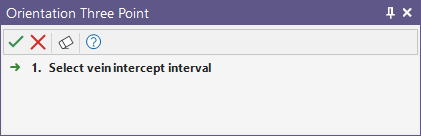

Если вы еще не выбрали интервал, вам будет предложено сделать это с помощью Ассистент выбора :

1. Выберите интервал для редактирования и нажмите Выбрать.

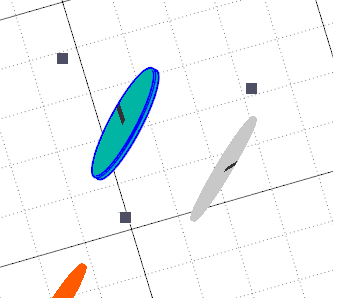

   Курсор изменится на знак плюс, и вы сможете выбрать три точки на плоскости ориентации, чтобы изменить ориентацию по мере необходимости. Выбранные точки обозначены квадратом:



2. Выберите третью точку, чтобы изменить ориентацию в соответствии с настройками:
