Опции

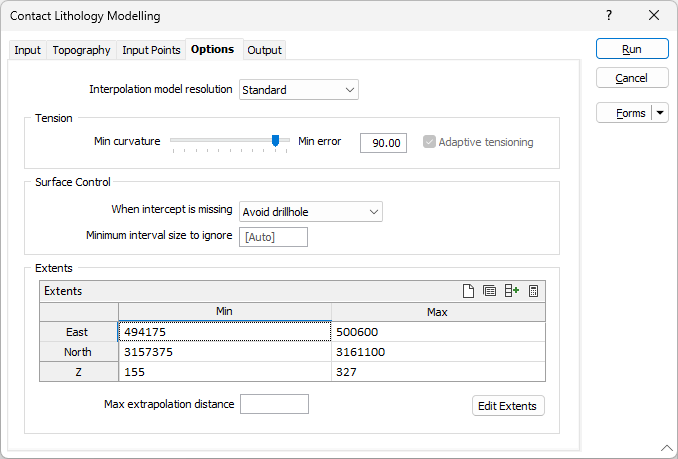

Задайте параметры и определите площадь поверхности для интерполяции во вкладке Опции, в диалоговом окне Моделирование литологии контакта.

Разрешение модели интерполяции

Выберите динамическое, стандартное, высокое или сверхвысокое разрешение для выходной модели. Опция, которую вы выберете, определит размер блоков (интервал сетки) для области интерполяции.

Динамическое — это параметр по умолчанию, который автоматически регулирует разрешение в зависимости от плотности модели данных, обеспечивая разрешение лучше, чем Сверхточное, за гораздо меньшее время.

Обратите внимание, что для параметров разрешения интерполяции Динамическое, Точное и Сверхточное может потребоваться сохранение файла параметров моделирования в каталоге Windows Temp, что может занять до 1,5 ГБ места.

Натяжение

Воспользуйтесь бегунком, чтобы установить значение натяжения от 0 до 100, где меньшие значения отвечают за сглаженность (минимальная кривизна), а большие - за точное соблюдение контактов (минимальная погрешность). Значение по умолчанию — 95.

Если выбран вариант разрешения Динамическое, включается флажок Адаптивное натяжение. Выберите этот параметр при попытке моделирования проблемных данных, например, поверхности, которая очень быстро волнообразна.

Контроль поверхности

Выберите, где должна быть расположена поверхность, если в соседних скважинах отсутствуют литологические коды.

Выберите, какое действие предпринять, если подсечение отсутствует:

Действие	Описание
Избегайте буровых скважин	Избегайте буровых скважин без контактов, автоматически размещая поверхность над или под скважинами таким образом, чтобы минимизировать кривизну поверхности.
Игнорировать скважину	Разрешить контактной поверхности проходить через скважины без подсечений. .
Поместите поверхность выше	Обеспечивает, чтобы контактная поверхность проходила над буровыми скважинами без подсечений.
Поместите поверхность ниже	Обеспечивает проход поверхности под скваж без подсечений.

Границы

Задайте область интерполяции:

Поля Восточных, Северных и Z координат

Задайте Минимальную и Максимальную границы поверхности в восточном, северном направлениях и направлении Z.

Макс. расстояние экстраполяции

Введите максимальный размер буфера экстраполяции, выстраивает направление относительно расстояния между вашими данными. Таким образом, вы удалите каркасы за пределами этой площади. Как правило, мы рекомендуем использовать буфер расстояний или выбирать большое значение - вы можете затем его уменьшить, если заметите какие-либо объекты или нежелательные каркасы на большом расстоянии от ваших данных.

Править границы

Нажмите на кнопку Править границы, чтобы свернуть форму и откорректировать границы, автоматически выравнивая их по прямоугольной рамке ограничения в Визексе. Если вы производите интерактивную корректировку границ в Визексе или в окне Визекса Свойства, значения в диалоговом окне обновляются.

Смотрите: Править границы
