Опции

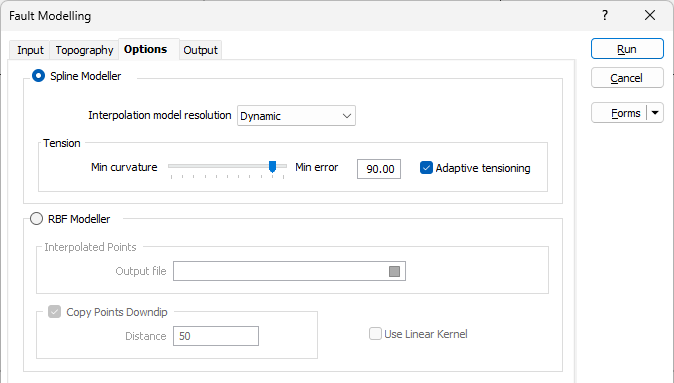

На вкладке Опции формы Моделирование разломов вы можете выбрать метод интерполяции, установить разрешение созданного каркаса и установить границы, чтобы определить площадь поверхности для интерполяции.
Разработчик сплайнов
Сплайновая модель обеспечивает максимально сглаженный вывод, точно учитывая все данные Падения и Направления падения. Этот метод идеально подходит для создания поверхностей, которые не изгибаются и не меняют направление слишком быстро. Если данные ввода определяют поверхность с резкими изменениями или неровностями, лучше использовать метод Модель РБФ.
Разрешение модели интерполяции
Выберите динамическое, стандартное, высокое или сверхвысокое разрешение для выходной модели. Опция, которую вы выберете, определит размер блоков (интервал сетки) для области интерполяции.
Динамическое — это параметр по умолчанию, который автоматически регулирует разрешение в зависимости от плотности модели данных, обеспечивая разрешение лучше, чем Сверхточное, за гораздо меньшее время.
Обратите внимание, что для параметров разрешения интерполяции Динамическое, Точное и Сверхточное может потребоваться сохранение файла параметров моделирования в каталоге Windows Temp, что может занять до 1,5 ГБ места.
Натяжение
Воспользуйтесь бегунком, чтобы установить значение натяжения от 0 до 100, где меньшие значения отвечают за сглаженность (минимальная кривизна), а большие - за точное соблюдение контактов (минимальная погрешность). Значение по умолчанию — 95.
Если выбран вариант разрешения Динамическое, включается флажок Адаптивное натяжение. Выберите этот параметр при попытке моделирования проблемных данных, например, поверхности, которая очень быстро волнообразна.
Разработчик моделей РБФ
В Модели РБФ для интерполяции поверхности применяется Радиально-базисная функция. Метод РБФ - это численный метод, использующий радиально-базисные функции, представляющие собой математические функции, центрированные в определенной точке, когда по мере удаления от этой точки происходит уменьшение значений. РБФ используются для аппроксимации функции или поверхности путем объединения нескольких радиальных базисных функций с разными центрами и весами. Метод РБФ менее чувствителен ко всем данным Падения и Направления падения, по сравнению со Сплайновой моделью, однако он может лучше обрабатывать поверхности с резкими изменениями или неровностями.
Интерполированные точки
Введите (или нажмите кнопку с многоточием, чтобы выбрать) имя выходного файла, в который будут записаны интерполированные точки.
Копировать точки вниз
Выберите этот параметр, чтобы скопировать каждую точку вниз по падению на указанное расстояние перед созданием поверхности через эти точки. Это может быть необходимо для правильного падения разлома.
Используйте линейное ядро
Вам доступны два метода RBF: Сплайн тонкой пластины и Линейный. Метод Сплайн тонкой пластины используется по умолчанию и представляет собой нечто среднее между Сплайновой моделью и Линейным методом РБФ. Линейный метод можно применять для моделирования поверхностей, резко меняющих направление. Он будет создавать менее гладкие поверхности, чем метод Сплайн тонкой пластины, но может работать с «более шероховатыми» поверхностями.
Границы
Задайте область интерполяции:

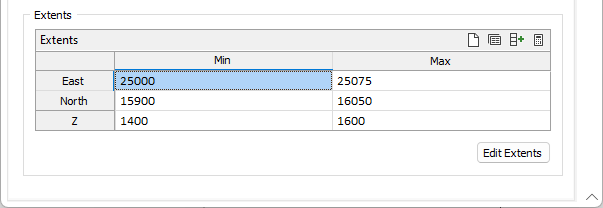

Поля Восточных, Северных и Z координат
Задайте Минимальную и Максимальную границы поверхности в восточном, северном направлениях и направлении Z.
Используйте кнопки на локальной панели инструментов для Управлять строками в списке.
Нажмите на кнопку Автозаполнение границ, чтобы выбрать, откуда вы хотите получить границы, которые вы намерены использовать.
При необходимости, минимальные и максимальные границы созданного каркаса можно расширить, выходя за пределы исходных данных. Если включены дополнительные точки контроля (см. ниже), границы модели будут расширены.
Править границы
Нажмите на кнопку Править границы, чтобы свернуть форму и откорректировать границы, автоматически выравнивая их по прямоугольной рамке ограничения в Визексе. Если вы производите интерактивную корректировку границ в Визексе или в окне Визекса Свойства, значения в диалоговом окне обновляются.
Смотрите: Править границы
