Параметры

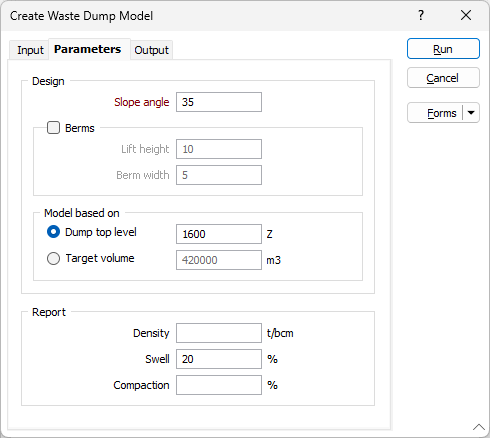

Во вкладке Параметры диалогового окна Проектирование отвалов задайте набор параметров отвала или рудного склада.
Проектирование
Параметры проектирования (для методов Снизу вверх и Сверху вниз) - это угол откоса, уровень поднятия и ширина бермы.
Угол откоса отвала
Угол откоса отвала - это угол между горизонталью и линией, которая соединяет подошву и бровку каждого яруса. Угол измеряется в градусах с диапазоном между 0° и 90° и в десятичных градусах На практике диапазон обычно составляет от 20° до 40° градусов, в зависимости от материалов отвала или основания отвала.
Бермы
Выберете опцию Бермы, если стороны отвала или рудного склада непостоянны. В этом случае, требуются Высота яруса и Ширина бермы:
Высота яруса - это вертикальное расстояние между подошвой и бровкой каждого яруса. В связи с отсечением поверхностью ЦМП, Высота яруса созданного отвала может иногда быть меньше этого указанного значения. Высота измеряется в единицах сети.
Ширина бермы - это постоянное горизонтальное расстояние между бровкой и подошвой. Ширина бермы измеряется в единицах сети.
Метод проектирования
Если вы решили создавать отвал или рудный склад в направлении сверху вниз, вы можете также указать Z верхней поверхности, форму, представленную начальным полигоном границ. Если Целевой объем указан, процесс будет искать Z верхней поверхности, пока не получит целевой объем.
Если вы выбрали создание отвала или рудного склада в направлении снизу вверх, граница подошвы опускается на топографию, спроецированную вниз на самую нижнюю точку поверхности, а затем проецируется вверх на указанную Z, или ищет заданный объем.
Отчет
Коэффициент разрыхления, Плотность, Коэффициент уплотнения выборочны к заполнению Если они оставлены не заполненными, процесс будет рассчитывать объем в неуплотненной форме, или тоннаж. Если они указаны, процесс записывает их в Файл отчет и использует для расчета следующих значений:
- Плотность, Угол откоса, Коэффициент разрыхления и Коэффициент уплотнения (если задан).
- Объем материала в неуплотнённом состоянии и в целике в куб. метрах (LCM и BCM).
- Toe Polygon Zone (the projection of a polygon where the bottom of the dump meets the topography). Существует два типа области: Спроецированная (в виде Сверху) и Действительная (точная область).
- Площадь верхней поверхности (спроектированная или спроецированная верхняя поверхность отвала)
- Z верхней поверхности (указанный или рассчитанный горизонт верхней поверхности)
- Высота (от минимальной до максимальной)
- Общий угол
Плотность
Введите значение плотности в целике
Параметр плотности позволяет рассчитать тоннаж Плотность измеряется в тоннах на кубометры в целике (BCM) с точностью до двух знаков после запятой
Разрыхление
Введите Коэффициент разрыхления в процентах
Коэффициент разрыхления всегда положительный и равен или больше 0%. Он измеряется в процентах, например 40%.
Уплотнение
Введите Коэффициент уплотнения в процентах.
Коэффициент уплотнения всегда положительный и равен или больше чем 0%, и меньше чем 100%. Он измеряется в процентах, например 20%.
Если он не указан, тогда Коэффициент уплотнения равен 0% по умолчанию. В этом случае объем потерь и сжатый объем одинаковы.
