Вывод

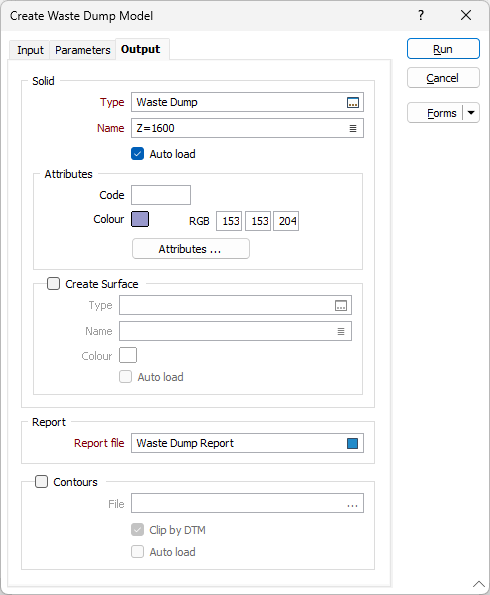

Во вкладке Вывод, в диалоговом окне Проектирование отвалов, выберите следующие опции вывода:
Солид
Раздел Солид содержит параметры для настройки и определения созданной поверхности отвала как каркаса.
Тип
Введите (или дважды щелкните левой кнопкой мыши (F3) и выберите) Тип каркаса, который будет создан из граничных стрингов.
Имя
Введите (или дважды щелкните левой кнопкой мыши (F3) и выберите) Имя каркаса, который будет создан из граничных стрингов.
Автозагрузка
Выберите эту опцию, чтобы загрузить созданные каркасы в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный стиль прорисовки.
Атрибуты
Используйте опции в разделе Атрибуты, чтобы указать атрибуты каркаса вывода. Вы можете использовать цветовую кодировку для каркасов, применив Код и указав цвет по умолчанию. Как вариант, можно ввести значения RGB других цветов, которые вы хотите использовать.
С помощью кнопки Атрибуты каркаса вы можете открыть форму Свойства каркаса, которую можно использовать для того, чтобы настроить Стандартные/Пользовательские атрибуты для каркаса.
Имя каркаса, Код, Цвет и другие атрибуты, заданные пользователем, можно записать рядом с полями во вводном файле стрингов. Кроме этого, вы можете указать значение по умолчанию для каждого из этих атрибутов. Значения по умолчанию используются для соответствующих полей в Файле стрингов или в поле соответствующего каркаса, где нет значений.
Имя каркаса - требуемый параметр. Поле имени или значение имени по умолчанию должны быть заданы.
Создать поверхность
Если вы поставили галочку в окошке Создать поверхность, она указывает, что поверхность должна быть сгенерирована для каркаса с использованием параметров, активированных в этом разделе.
Тип
Введите (или дважды щелкните левой кнопкой мыши (F3) и выберите) Тип каркаса, который будет создан из топографической поверхности.
Имя
Введите (или дважды щелкните левой кнопкой мыши (F3) и выберите) Имя каркаса, который будет создан из топографической поверхности.
Цвет
Используйте опцию Цвет, чтобы выбрать цвет по умолчанию для создаваемой поверхности.
Автозагрузка
Выберите эту опцию, чтобы загрузить созданные каркасы в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный стиль прорисовки.
Отчет
В разделе отчет содержатся опции для создания отчета.
Файл отчета
Дважды щелкните в поле Файл отчета или нажмите на кнопку поиска, чтобы перейти к файлу отчета для каркаса. Убедившись, что необходимые параметры указаны, процесс запишет файл отчета, а также следующие рассчитанные значения:
- Плотность, Угол откоса, Коэффициент разрыхления и Коэффициент уплотнения (если задан).
- Объем материала в неуплотнённом состоянии и в целике в куб. метрах (LCM и BCM).
- Toe Polygon Zone (the projection of a polygon where the bottom of the dump meets the topography). Существует два типа области: Спроецированная (в виде Сверху) и Действительная (точная область).
- Площадь верхней поверхности (спроектированная или спроецированная верхняя поверхность отвала)
- Z верхней поверхности (указанный или рассчитанный горизонт верхней поверхности)
- Высота (от минимальной до максимальной)
- Общий угол
Изолинии
В разделе Изолинии представлены опции для создания изолиний.
Изолинии
Выберите опцию Изолинии, чтобы создать файл изолиний. Введите (или дважды щелкните мышкой (F3), чтобы выбрать) имя файла изолиний (.PIT).
Проектирование карьера
Выберите эту опцию для создания файла проекта карьера. Введите (или двойным нажатием левой кнопки мыши (F3) выберите) имя файла проекта карьера (.PIT).
Проектирование карьера
Выберите эту опцию для создания файла проекта карьера. Введите (или дважды щелкните мышкой (F3), чтобы выбрать) имя файла проекта карьера (.PIT).
Обрезать до ЦМП
Выберите эту опцию, чтобы обрезать изолинии вводной топографией.
Автозагрузка
Используйте эту опцию, чтобы загрузить созданные изолинии в Визекс.
